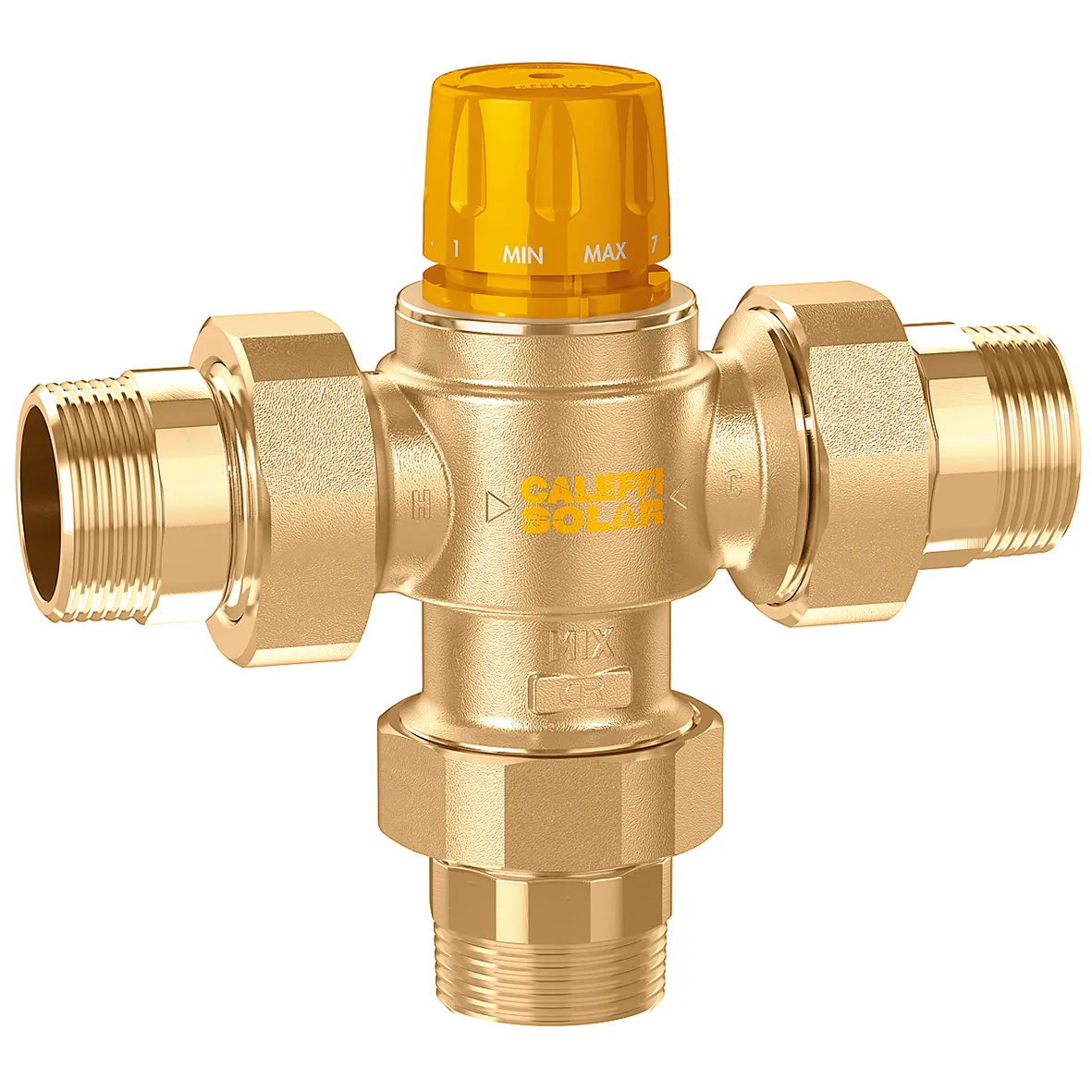

2521型

太阳能集中式热水系统恒温混合阀。

Go to

下载图片

产品描述

太阳能恒温混合阀。
套筒外螺活接。

技术数据

耐压: 14 bar

平均温度范围: 2–100 °C

阀体：防脱锌铜合金镀铬 DR

认证

下载

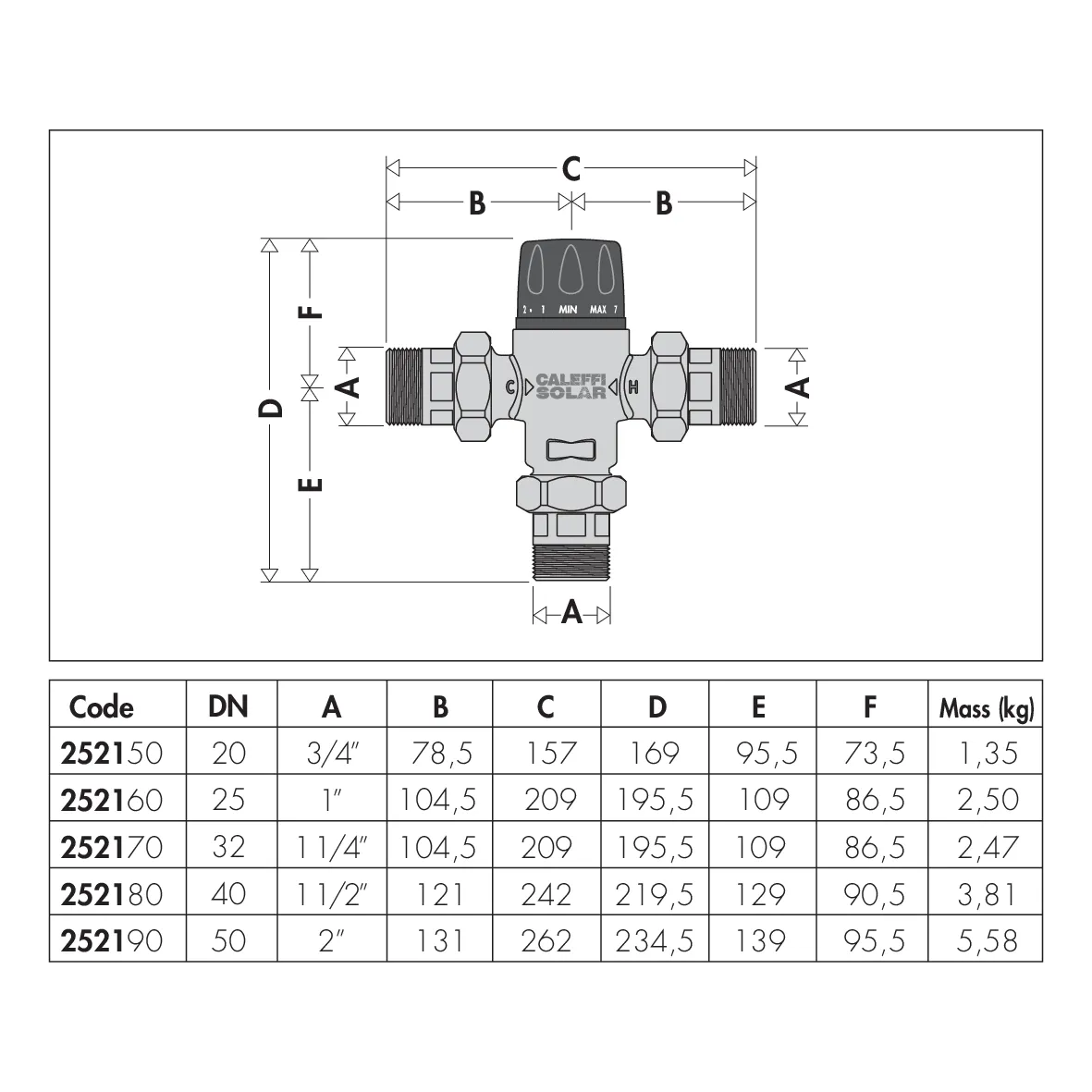

图纸和规范

编号	口径	可调温度范围	Kv
252151	R 3/4" (EN 10226-1) M 活接	35–65 °C	4.5 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251127/252151(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251127/252151(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251127/252151(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251127/252151(stp).stp bim 产品概述卡莱菲，252151。太阳能恒温混合阀。套筒外螺活接。口径: R 3/4" (EN 10226-1) M，活接。耐压: 14 bar。平均温度范围: 2–100 °C。可调温度范围: 35–65 °C。Kv: 4.5 m³/h。阀体：防脱锌铜合金镀铬 DR。
252160	R 1" (EN 10226-1) M 活接	35–65 °C	5.5 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251128/252160(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251128/252160(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251128/252160(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251128/252160(stp).stp bim 产品概述卡莱菲，252160。太阳能恒温混合阀。套筒外螺活接。口径: R 1" (EN 10226-1) M，活接。耐压: 14 bar。平均温度范围: 2–100 °C。可调温度范围: 35–65 °C。Kv: 5.5 m³/h。阀体：防脱锌铜合金镀铬 DR。
252170	R 1 1/4" (EN 10226-1) M 活接	35–65 °C	7.6 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251128/252170(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251128/252170(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251128/252170(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251128/252170(stp).stp bim 产品概述卡莱菲，252170。太阳能恒温混合阀。套筒外螺活接。口径: R 1 1/4" (EN 10226-1) M，活接。耐压: 14 bar。平均温度范围: 2–100 °C。可调温度范围: 35–65 °C。Kv: 7.6 m³/h。阀体：防脱锌铜合金镀铬 DR。
252180	R 1 1/2" (EN 10226-1) M 活接	35–65 °C	11.0 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251128/252180(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251128/252180(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251128/252180(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251128/252180(stp).stp bim 产品概述卡莱菲，252180。太阳能恒温混合阀。套筒外螺活接。口径: R 1 1/2" (EN 10226-1) M，活接。耐压: 14 bar。平均温度范围: 2–100 °C。可调温度范围: 35–65 °C。Kv: 11.0 m³/h。阀体：防脱锌铜合金镀铬 DR。
252190	R 2" (EN 10226-1) M 活接	35–65 °C	13.3 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251128/252190(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251128/252190(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251128/252190(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251128/252190(stp).stp bim 产品概述卡莱菲，252190。太阳能恒温混合阀。套筒外螺活接。口径: R 2" (EN 10226-1) M，活接。耐压: 14 bar。平均温度范围: 2–100 °C。可调温度范围: 35–65 °C。Kv: 13.3 m³/h。阀体：防脱锌铜合金镀铬 DR。
