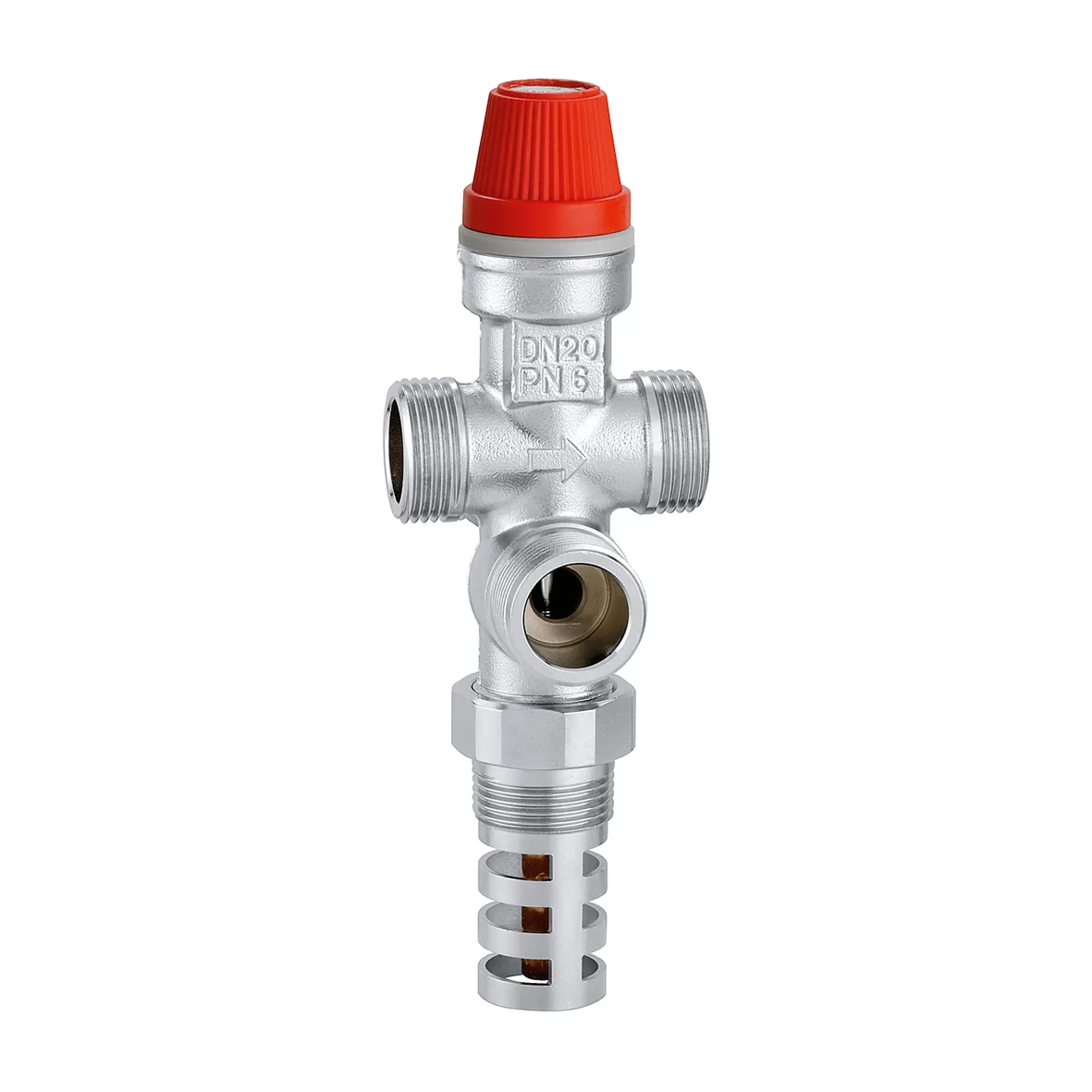

544型

带自动补水的热力泄压阀，带手动泄水旋钮。

Go to

下载图片

产品描述

热力泄水阀。
带冷水入水。
适于固体燃料锅炉。
可手动泄水。

技术数据

耐压: 6 bar

耐温: 5–120 °C

压损为 1 bar，温度110°C时泄水量为1800 l/h

下载

图纸和规范

编号	口径	设定温度
544501	G 3/4" A (ISO 228-1) M	100 °C

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251204/544501(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251204/544501(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251204/544501(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251204/544501(stp).stp bim 产品概述卡莱菲，544501。热力泄水阀。带冷水入水。适于固体燃料锅炉。可手动泄水。口径: G 3/4" A (ISO 228-1) M。耐压: 6 bar。耐温: 5–120 °C。设定温度: 100 °C. 压损为 1 bar，温度110°C时泄水量为1800 l/h 。
