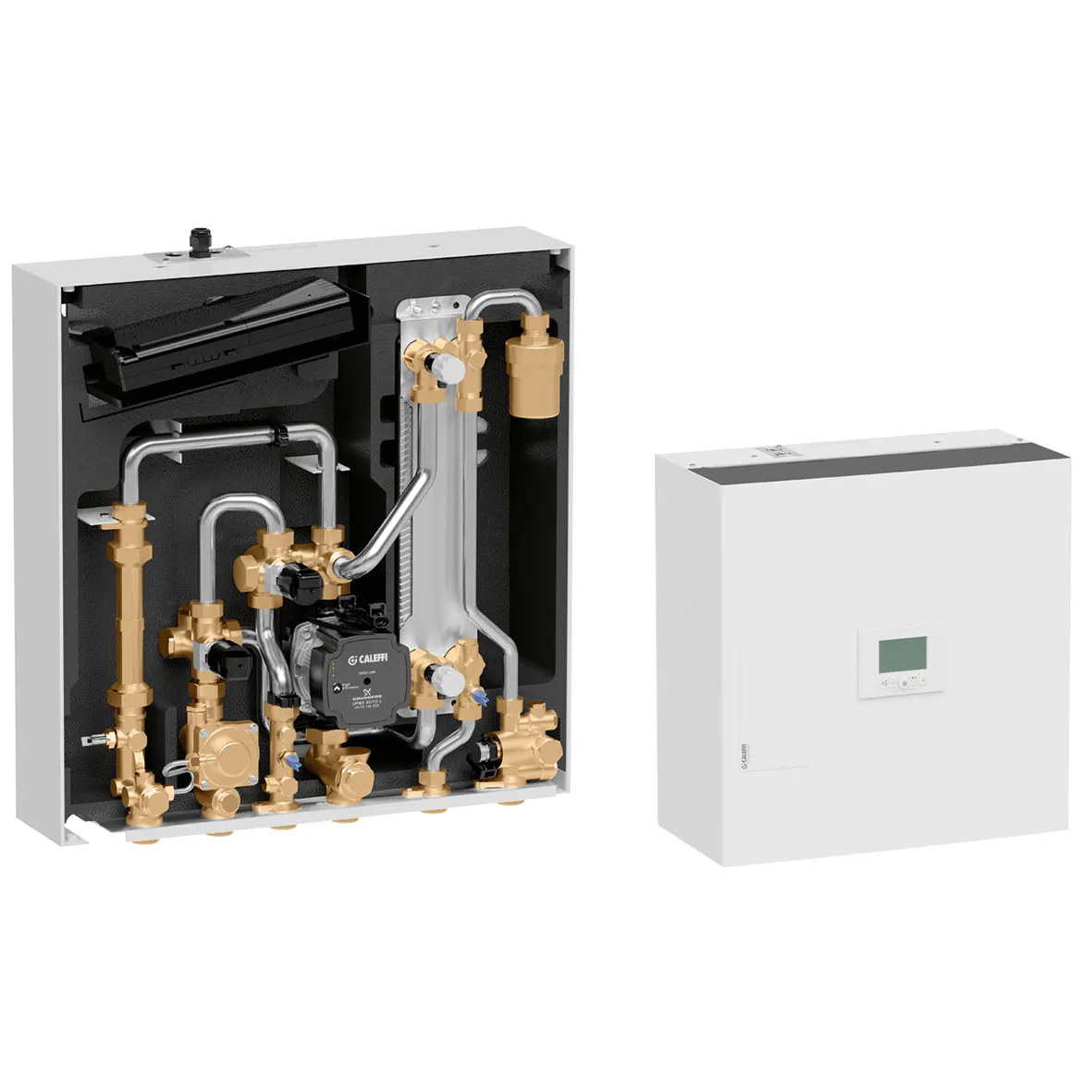

SATK22型

壁挂式中温热力站。

Go to

下载图片

产品描述

壁挂式中温热力站。
包括：
- 压差控制阀；
- 模拟调节阀；
- 高效节能泵（主回路）；
- 板式换热器（生活用水回路）；
- 带有计时恒温器选项的用户界面；
- 适用于CONTECA EASY 7504K和7507K系列热量表。
主要电子功能：
- 生活用水换热器预热，可按小时编程；
- 一次流量限制；
- 外部补偿温度调节。
带保温壳。

技术数据

耐压: 10 bar

一次供水温度范围: 2–90 °C

温度调节范围 (DHW): 42–60 °C

电源: 230 V AC

运行功率: 80 W

深度: 245 mm

高: 500 mm

宽: 490 mm

生活热水最大流量: 24 l/min

一次侧最大压差: 6 bar

下载

图纸和规范

编号	备注	板换额定功率
SATK22203	-	50 kW

3D models bim 产品概述卡莱菲，SATK22203。壁挂式中温热力站。包含：- 压差控制阀；- 模拟调节阀；- 高效节能泵（主回路）；- 板式换热器（生活用水回路）；- 带有计时恒温器选项的用户界面；- 适用于CONTECA EASY 7504K和7507K系列热量表。主要电子功能：- 生活用水换热器预热，可按小时编程；- 一次流量限制；- 外部补偿温度调节。带保温壳。耐压: 10 bar。一次供水温度范围: 2–90 °C。温度调节范围 (DHW): 42–60 °C。电源: 230 V AC。运行功率: 80 W。板换额定功率：50 kW。深度: 245 mm。高: 500 mm。宽: 490 mm。生活热水最大流量: 24 l/min。一次侧最大压差: 6 bar。
SATK22205	-	60 kW

3D models bim 产品概述卡莱菲，SATK22205。壁挂式中温热力站。包含：- 压差控制阀；- 模拟调节阀；- 高效节能泵（主回路）；- 板式换热器（生活用水回路）；- 带有计时恒温器选项的用户界面；- 适用于CONTECA EASY 7504K和7507K系列热量表。主要电子功能：- 生活用水换热器预热，可按小时编程；- 一次流量限制；- 外部补偿温度调节。带保温壳。耐压: 10 bar。一次供水温度范围: 2–90 °C。温度调节范围 (DHW): 42–60 °C。电源: 230 V AC。运行功率: 80 W。板换额定功率：60 kW。深度: 245 mm。高: 500 mm。宽: 490 mm。生活热水最大流量: 24 l/min。一次侧最大压差: 6 bar。
SATK22207	适合于一次低温水系统	$$ data missing $$

3D models bim 产品概述卡莱菲，SATK22207。壁挂式中温热力站。包含：- 压差控制阀；- 模拟调节阀；- 高效节能泵（主回路）；- 板式换热器（生活用水回路）；- 带有计时恒温器选项的用户界面；- 适用于CONTECA EASY 7504K和7507K系列热量表。主要电子功能：- 生活用水换热器预热，可按小时编程；- 一次流量限制；- 外部补偿温度调节。带保温壳。耐压: 10 bar。一次供水温度范围: 2–90 °C。温度调节范围 (DHW): 42–60 °C。电源: 230 V AC。运行功率: 80 W。深度: 245 mm。高: 500 mm。宽: 490 mm。生活热水最大流量: 24 l/min。一次侧最大压差: 6 bar。
