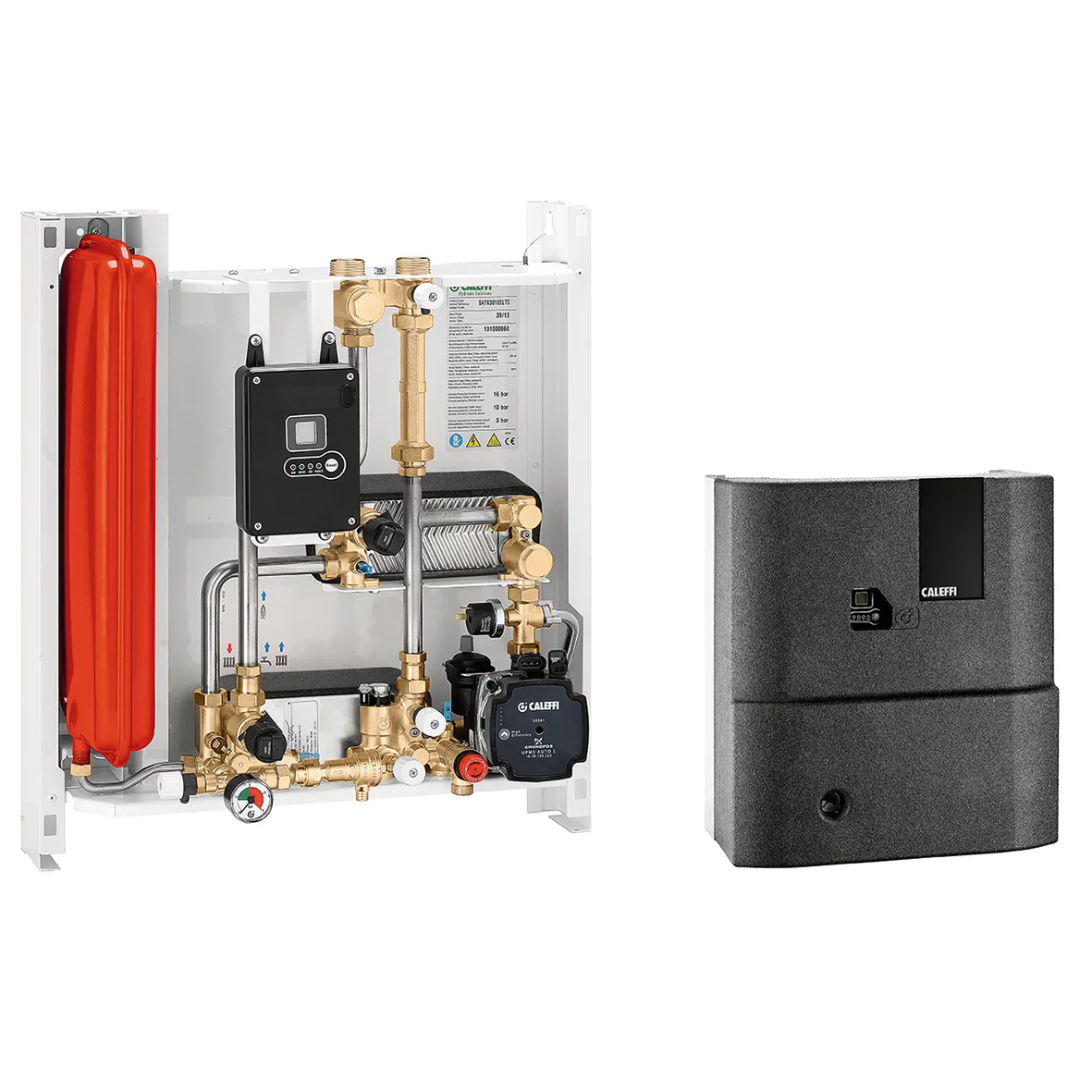

壁挂式电子调节水水分离式热力站。
产品描述
水水分离式壁挂热力展。
包含：
- 模拟调节阀；
- 温度开关；
- 高效节能泵（供暖回路）；
- 板式换热器（生活用水回路）；
- 板式换热器（供暖回路）；
- 7L膨胀罐；
- 安全泄压阀（3 bar）；
- 配备CB型防回流装置的自动注水单元；
- PPE保温壳；
- 适用于CONTECA EASY 7504K和7507K系列热量表。
主要电子功能：
- 生活用水换热器预热，可按小时编程；
- 外部补偿温度调节。
技术数据
耐压: 16 bar
一次供水温度范围: 2–85 °C
温度调节范围 (DHW): 42–60 °C
电源: 230 V AC
运行功率: 80 W
深度: 265 mm
高: 630 mm
宽: 550 mm
一次侧最大压差: 1.65 bar
认证
pdf
图纸和规范
| 编号 | 板换额定功率 | 生活热水最大流量 |
|---|---|---|
| SATK30103HE | 40 kW | 18 l/min |
|
|
|
|
|
3D models
产品概述
卡莱菲，SATK30103HE。水水分离式壁挂热力展。包含：- 模拟调节阀；- 温度开关；- 高效节能泵（供暖回路）；- 板式换热器（生活用水回路）；- 板式换热器（供暖回路）；- 7L膨胀罐；- 安全泄压阀（3 bar）；- 配备CB型防回流装置的自动注水单元；- PPE保温壳；- 适用于CONTECA EASY 7504K和7507K系列热量表。主要电子功能：- 生活用水换热器预热，可按小时编程；- 外部补偿温度调节。耐压: 16 bar。一次供水温度范围: 2–85 °C。温度调节范围 (DHW): 42–60 °C。电源: 230 V AC。运行功率: 80 W。板换额定功率：40 kW。深度: 265 mm。高: 630 mm。宽: 550 mm。生活热水最大流量：18 l/min。一次侧最大压差: 1.65 bar。
|
||
| SATK30105HE | 65 kW | 27 l/min |
|
|
|
|
|
3D models
产品概述
卡莱菲，SATK30105HE。水水分离式壁挂热力展。包含：- 模拟调节阀；- 温度开关；- 高效节能泵（供暖回路）；- 板式换热器（生活用水回路）；- 板式换热器（供暖回路）；- 7L膨胀罐；- 安全泄压阀（3 bar）；- 配备CB型防回流装置的自动注水单元；- PPE保温壳；- 适用于CONTECA EASY 7504K和7507K系列热量表。主要电子功能：- 生活用水换热器预热，可按小时编程；- 外部补偿温度调节。耐压: 16 bar。一次供水温度范围: 2–85 °C。温度调节范围 (DHW): 42–60 °C。电源: 230 V AC。运行功率: 80 W。板换额定功率：65 kW。深度: 265 mm。高: 630 mm。宽: 550 mm。生活热水最大流量：27 l/min。一次侧最大压差: 1.65 bar。
|
||
