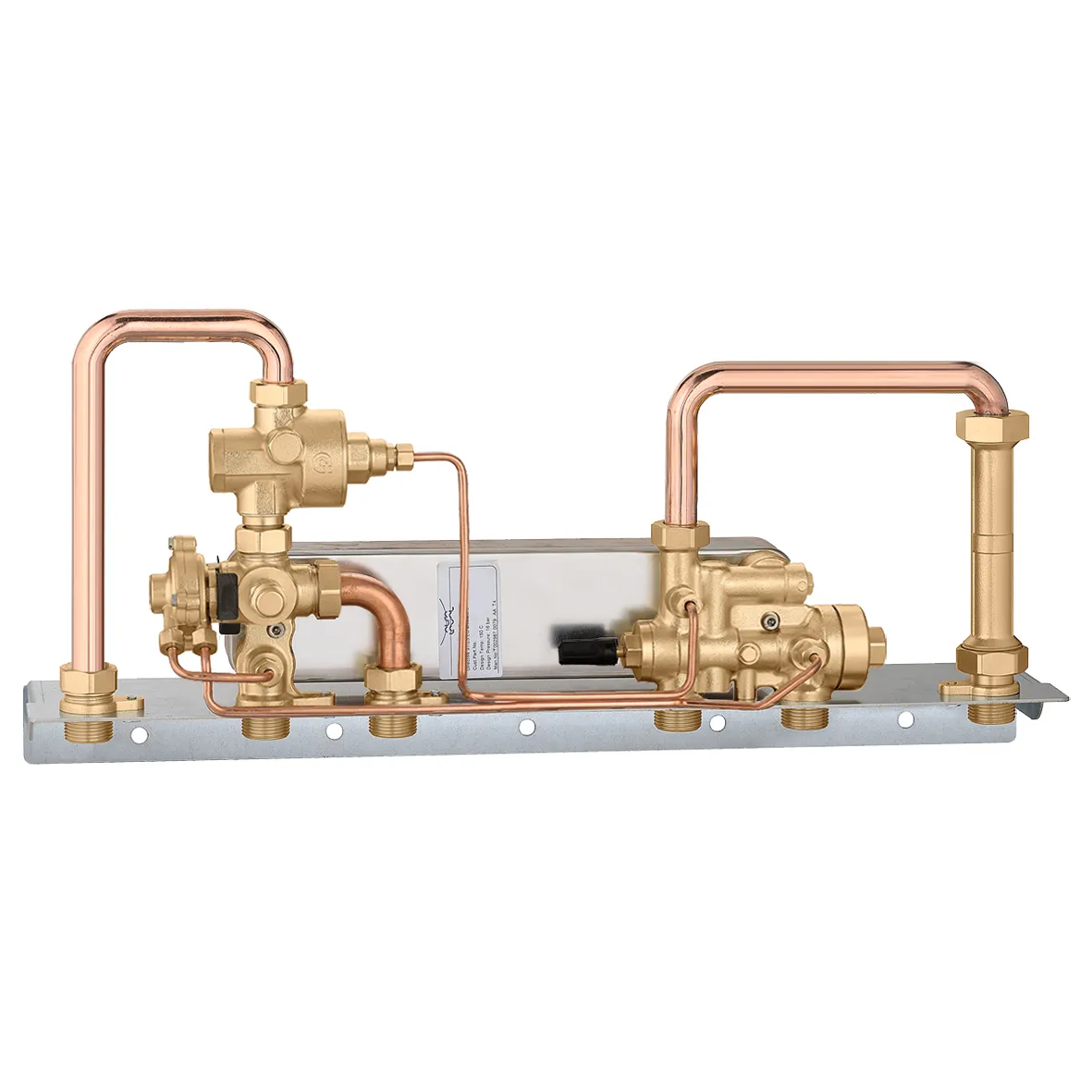

SATK15型

压差调节型热力站。

Go to

下载图片

产品描述

压差调节型热力站。
包括：
- 定值压差调节器；
- 生活热水优先分流阀；
- 比例式机械流量控制阀；
- 板式换热器（生活用水回路）；
- 适用于CONTECA EASY编号750405G或750705G热量表。
生活用水即热式。

技术数据

耐压: 10 bar

板换额定功率: 40 kW

生活热水最大流量: 18 l/min

一次侧最大压差: 2 bar

下载

图纸和规范

编号	备注
SATK15324 ABC	-

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251126/SATK15324ABC(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251126/SATK15324ABC(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251126/SATK15324ABC(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251126/SATK15324ABC(stp).stp bim 产品概述卡莱菲，SATK15324 ABC。压差调节型热力站。包含：- 定值压差调节器；- 生活热水优先分流阀；- 比例式机械流量控制阀；- 板式换热器（生活用水回路）；- 适用于CONTECA EASY编号750405G或750705G热量表。生活用水即热式。耐压: 10 bar。板换额定功率: 40 kW。生活热水最大流量: 18 l/min。一次侧最大压差: 2 bar。
SATK15325 ABC	适合于一次低温水系统

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251126/SATK15325ABC(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251126/SATK15325ABC(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251126/SATK15325ABC(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251126/SATK15325ABC(stp).stp bim 产品概述卡莱菲，SATK15325 ABC。压差调节型热力站。包含：- 定值压差调节器；- 生活热水优先分流阀；- 比例式机械流量控制阀；- 板式换热器（生活用水回路）；- 适用于CONTECA EASY编号750405G或750705G热量表。生活用水即热式。耐压: 10 bar。板换额定功率: 40 kW。生活热水最大流量: 18 l/min。
