SATK16型

压差调节型热力站。

Go to

下载图片

产品描述

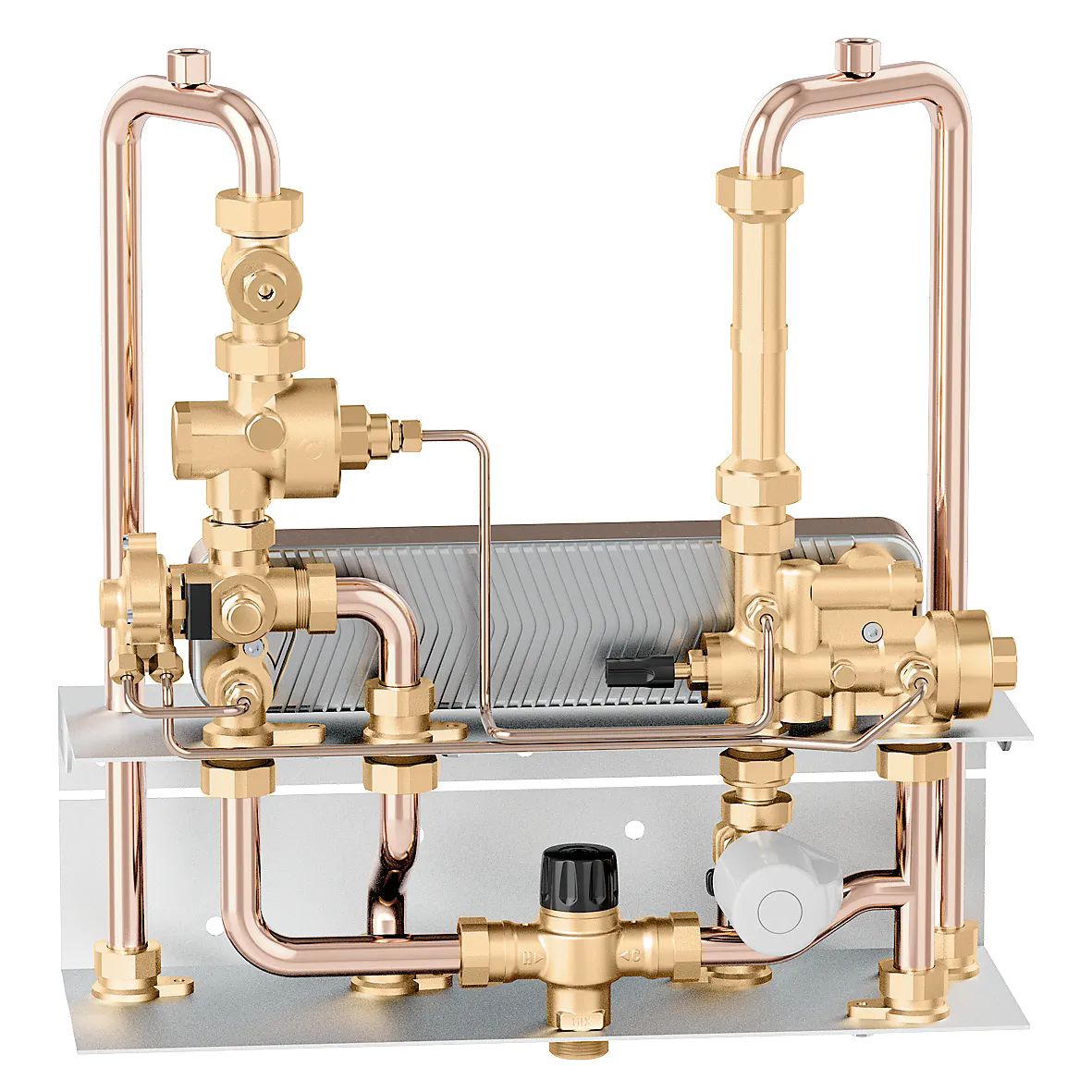

压差调节型热力站。
包含：
- 定值压差调节器；
- 生活热水优先分流阀；
- 比例机械流量控制阀；
- 板式换热器（生活用水回路）；
- 带热电执行器的区域阀；
- 恒温混合阀；
- 适用于CONTECA EASY编号750405G或750705G热量表。
生活用水即热式。

技术数据

耐压: 10 bar

一次供水温度范围: 2–85 °C

深度: 200 mm

高: 450 mm

宽: 420 mm

一次侧最大压差: 2 bar

一次侧最大压差 - 备注：一次回路

认证

下载

图纸和规范

编号
SATK16315
