568型

热水系统焊接膨胀罐，EC认证。

Go to

下载图片

产品描述

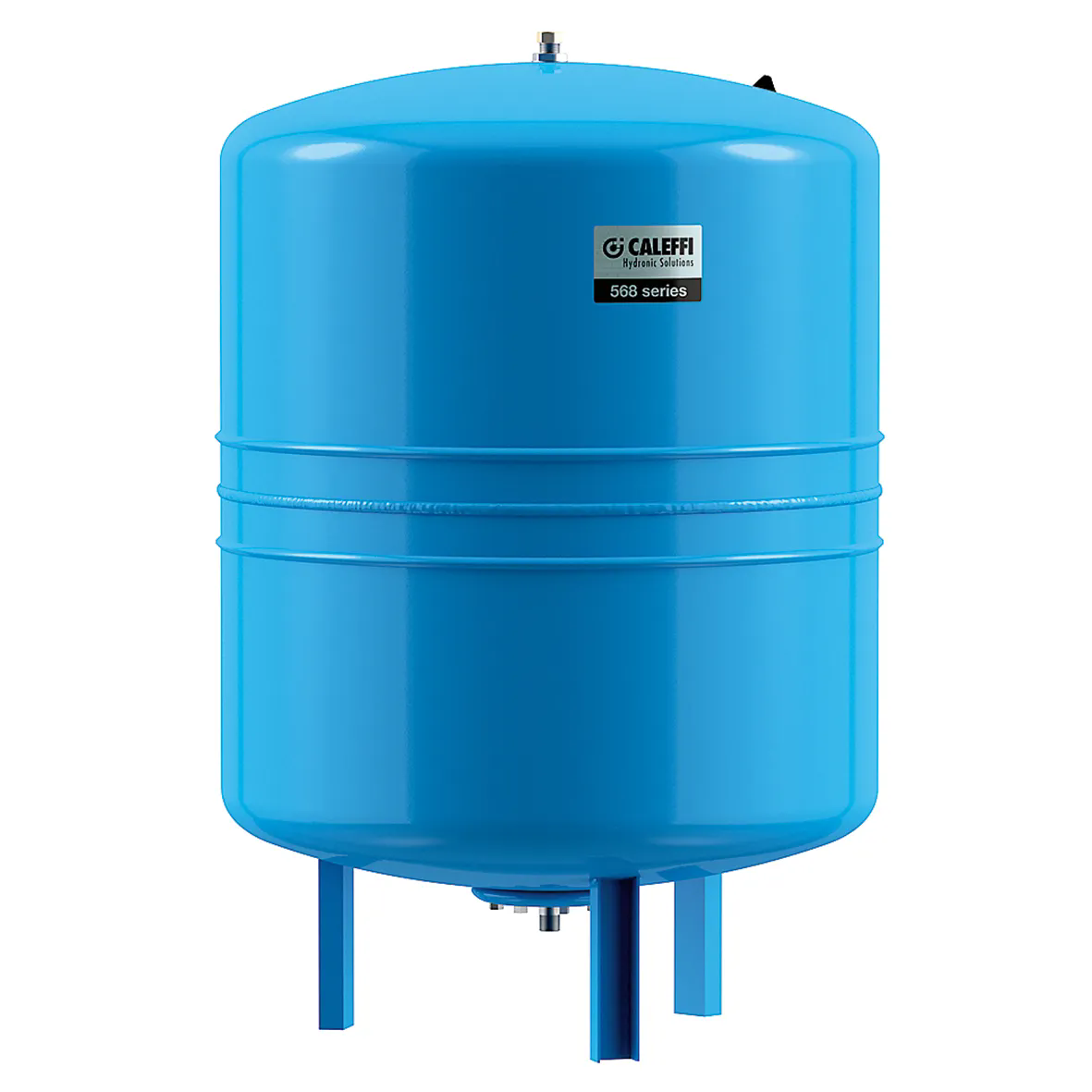

焊接式膨胀罐。
适合于生活冷热水系统，CE认证。
符合法规：EN 13831。

技术数据

耐压: 10 bar

系统运行温度范围: -10–70 °C

隔膜温度范围: -10–70 °C

预充压力: 2.5 bar

认证

下载

图纸和规范

编号	口径	容积
568050	G 1" A (ISO 228-1) M	50 l

3D models bim 产品概述卡莱菲，568050。焊接式膨胀罐。适合于生活冷热水系统，CE认证。符合法规：EN 13831。口径: G 1" A (ISO 228-1) M。耐压: 10 bar。系统运行温度范围: -10–70 °C。隔膜温度范围: -10–70 °C。预充压力: 2.5 bar。容积: 50 升。
568060	G 1" A (ISO 228-1) M	60 l

3D models bim 产品概述卡莱菲，568060。焊接式膨胀罐。适合于生活冷热水系统，CE认证。符合法规：EN 13831。口径: G 1" A (ISO 228-1) M。耐压: 10 bar。系统运行温度范围: -10–70 °C。隔膜温度范围: -10–70 °C。预充压力: 2.5 bar。容积: 60 升。
568080	G 1" A (ISO 228-1) M	80 l

3D models bim 产品概述卡莱菲，568080。焊接式膨胀罐。适合于生活冷热水系统，CE认证。符合法规：EN 13831。口径: G 1" A (ISO 228-1) M。耐压: 10 bar。系统运行温度范围: -10–70 °C。隔膜温度范围: -10–70 °C。预充压力: 2.5 bar。容积: 80 升。
568100	G 1" A (ISO 228-1) M	100 l

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251125/568100(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251125/568100(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251125/568100(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251125/568100(stp).stp bim 产品概述卡莱菲，568100。焊接式膨胀罐。适合于生活冷热水系统，CE认证。符合法规：EN 13831。口径: G 1" A (ISO 228-1) M。耐压: 10 bar。系统运行温度范围: -10–70 °C。隔膜温度范围: -10–70 °C。预充压力: 2.5 bar。容积: 100 升。
568200	G 1 1/4" A (ISO 228-1) M	200 l

3D models bim 产品概述卡莱菲，568200。焊接式膨胀罐。适合于生活冷热水系统，CE认证。符合法规：EN 13831。口径: G 1 1/4" A (ISO 228-1) M。耐压: 10 bar。系统运行温度范围: -10–70 °C。隔膜温度范围: -10–70 °C。预充压力: 2.5 bar。容积: 200 升。
568300	G 1 1/4" A (ISO 228-1) M	300 l

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251125/568300(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251125/568300(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251125/568300(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251125/568300(stp).stp bim 产品概述卡莱菲，568300。焊接式膨胀罐。适合于生活冷热水系统，CE认证。符合法规：EN 13831。口径: G 1 1/4" A (ISO 228-1) M。耐压: 10 bar。系统运行温度范围: -10–70 °C。隔膜温度范围: -10–70 °C。预充压力: 2.5 bar。容积: 300 升。
568400	G 1 1/4" A (ISO 228-1) M	400 l

3D models bim 产品概述卡莱菲，568400。焊接式膨胀罐。适合于生活冷热水系统，CE认证。符合法规：EN 13831。口径: G 1 1/4" A (ISO 228-1) M。耐压: 10 bar。系统运行温度范围: -10–70 °C。隔膜温度范围: -10–70 °C。预充压力: 2.5 bar。容积: 400 升。
568500	G 1 1/4" A (ISO 228-1) M	500 l

3D models bim 产品概述卡莱菲，568500。焊接式膨胀罐。适合于生活冷热水系统，CE认证。符合法规：EN 13831。口径: G 1 1/4" A (ISO 228-1) M。耐压: 10 bar。系统运行温度范围: -10–70 °C。隔膜温度范围: -10–70 °C。预充压力: 2.5 bar。容积: 500 升。
