130型

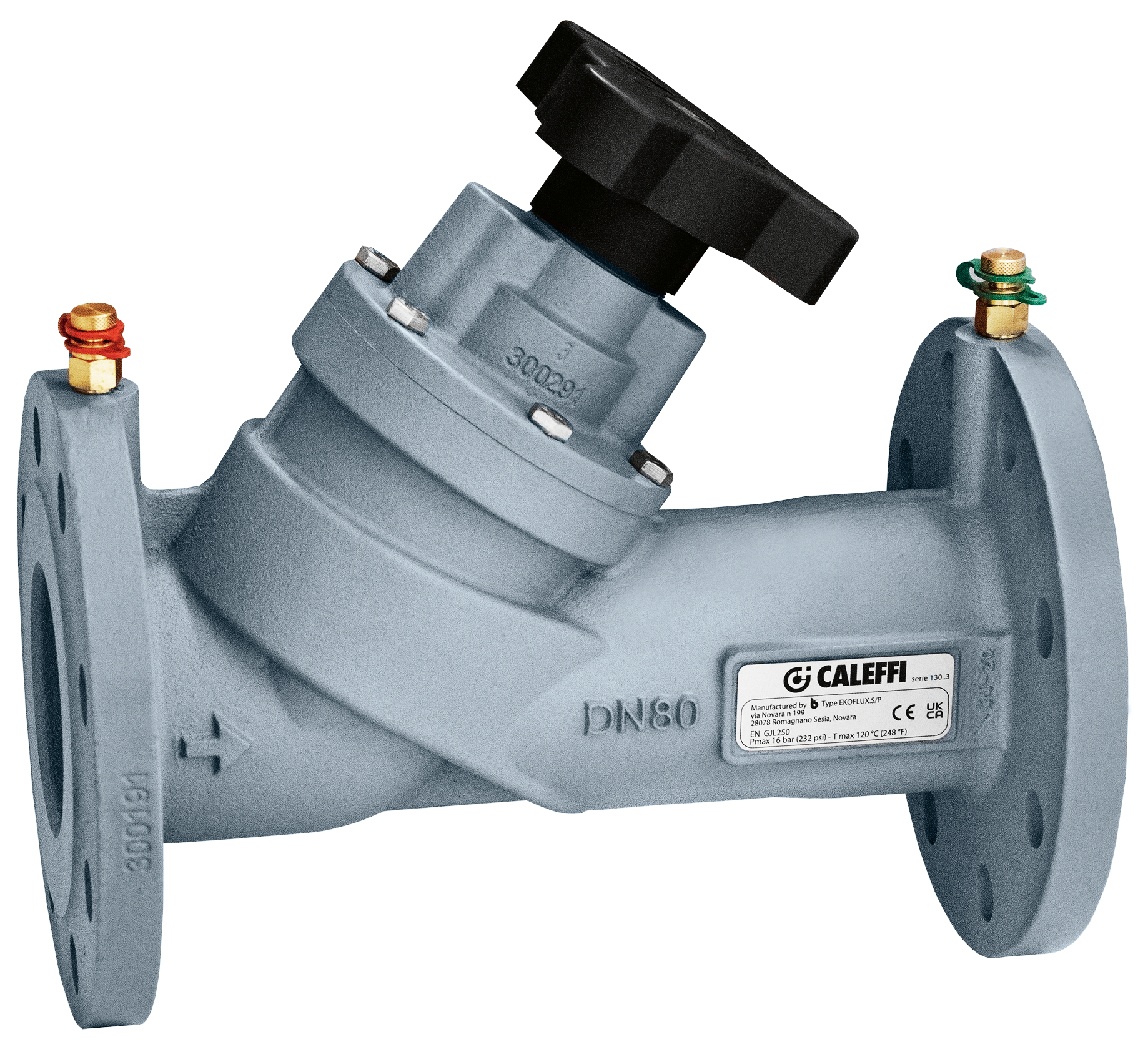

静态流量平衡阀。

Go to

下载图片

产品描述

静态流量平衡阀。
可变通径式。
带速接式压差检测器。
与 EN 1092-1 法兰对接。

技术数据

耐压: 16 bar

平均温度范围: -10–120 °C

乙二醇最大比例: 50 %

适用介质：水、乙二醇溶液

阀体：灰铸铁

下载

图纸和规范

编号	口径
130063	DN 65 (EN 1092-1) PN 16

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130063(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130063(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130063(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130063(stp).stp bim 产品概述卡莱菲， 130063。静态流量平衡阀。可变通径式。带速接式压差检测器。与 EN 1092-1 法兰对接。口径: DN 65 (EN 1092-1) PN 16。耐压: 16 bar。平均温度范围: -10–120 °C。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。阀体：灰铸铁。
130083	DN 80 (EN 1092-1) PN 16

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130083(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130083(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130083(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130083(stp).stp bim 产品概述卡莱菲，130083。静态流量平衡阀。可变通径式。带速接式压差检测器。与 EN 1092-1 法兰对接。口径: DN 80 (EN 1092-1) PN 16。耐压: 16 bar。平均温度范围: -10–120 °C。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。阀体：灰铸铁。
130103	DN 100 (EN 1092-1) PN 16

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130103(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130103(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130103(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130103(stp).stp bim 产品概述卡莱菲，130103。静态流量平衡阀。可变通径式。带速接式压差检测器。与 EN 1092-1 法兰对接。口径: DN 100 (EN 1092-1) PN 16。耐压: 16 bar。平均温度范围: -10–120 °C。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。阀体：灰铸铁。
130123	DN 125 (EN 1092-1) PN 16

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130123(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130123(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130123(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130123(stp).stp bim 产品概述卡莱菲，130123。静态流量平衡阀。可变通径式。带速接式压差检测器。与 EN 1092-1 法兰对接。口径: DN 125 (EN 1092-1) PN 16。耐压: 16 bar。平均温度范围: -10–120 °C。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。阀体：灰铸铁。
130153	DN 150 (EN 1092-1) PN 16

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130153(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130153(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130153(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130153(stp).stp bim 产品概述卡莱菲，130153。静态流量平衡阀。可变通径式。带速接式压差检测器。与 EN 1092-1 法兰对接。口径: DN 150 (EN 1092-1) PN 16。耐压: 16 bar。平均温度范围: -10–120 °C。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。阀体：灰铸铁。
130203	DN 200 (EN 1092-1) PN 16

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130203(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130203(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130203(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130203(stp).stp bim 产品概述卡莱菲，130203。静态流量平衡阀。可变通径式。带速接式压差检测器。与 EN 1092-1 法兰对接。口径: DN 200 (EN 1092-1) PN 16。耐压: 16 bar。平均温度范围: -10–120 °C。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。阀体：灰铸铁。
130253	DN 250 (EN 1092-1) PN 16

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130253(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130253(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130253(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130253(stp).stp bim 产品概述卡莱菲，130253。静态流量平衡阀。可变通径式。带速接式压差检测器。与 EN 1092-1 法兰对接。口径: DN 250 (EN 1092-1) PN 16。耐压: 16 bar。平均温度范围: -10–120 °C。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。阀体：灰铸铁。
130303	DN 300 (EN 1092-1) PN 16

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130303(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130303(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130303(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/130303(stp).stp bim 产品概述卡莱菲，130303。静态流量平衡阀。可变通径式。带速接式压差检测器。与 EN 1092-1 法兰对接。口径: DN 300 (EN 1092-1) PN 16。耐压: 16 bar。平均温度范围: -10–120 °C。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。阀体：灰铸铁。
