146型

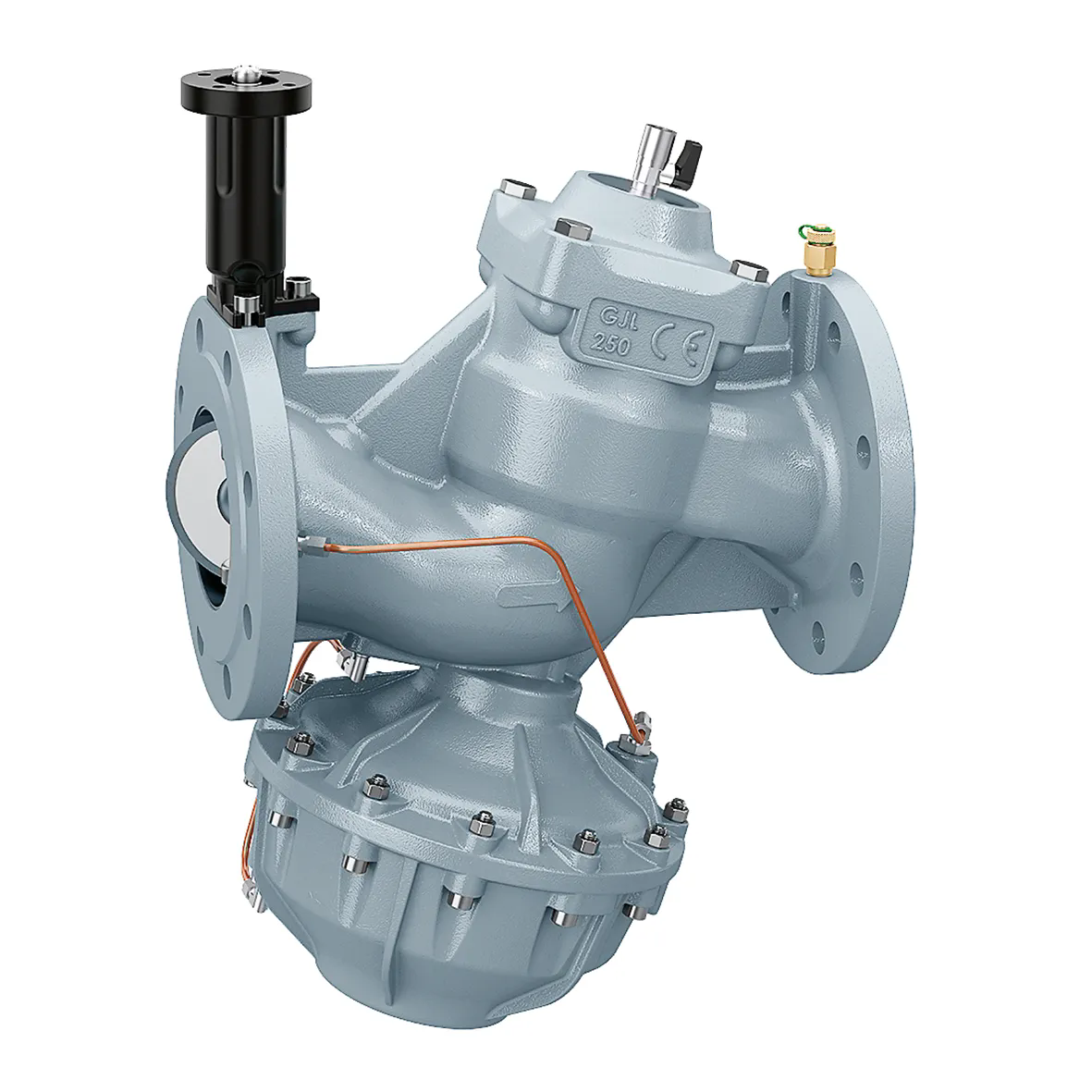

动态平衡电动调节阀。

Go to

下载图片

产品描述

动态平衡电动调节阀。
对接法兰EN 1092-1。
带压差检测速接器。

技术数据

耐压: 16 bar

平均温度范围: -10–120 °C

乙二醇最大比例: 50 %

适用介质：水、乙二醇溶液

压差范围: 30–400 kPa

阀体：灰铸铁

下载

图纸和规范

编号	口径	流量范围
146060	DN 65 (EN 1092-1) PN 16	6–26 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251118/146060(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251118/146060(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251118/146060(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251118/146060(stp).stp bim 产品概述卡莱菲，146060。动态平衡电动调节阀。对接法兰EN 1092-1。带压差检测速接器。口径: DN 65 (EN 1092-1) PN 16。耐压: 16 bar。平均温度范围: -10–120 °C。乙二醇最大比例: 50 % 。适用介质：水、乙二醇溶液。压差范围: 30–400 kPa。流量范围: 6–26 m³/h。阀体：灰铸铁。
146080	DN 80 (EN 1092-1) PN 16	8–36 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251118/146080(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251118/146080(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251118/146080(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251118/146080(stp).stp bim 产品概述卡莱菲，146080。动态平衡电动调节阀。对接法兰EN 1092-1。带压差检测速接器。口径: DN 80 (EN 1092-1) PN 16。耐压: 16 bar。平均温度范围: -10–120 °C。乙二醇最大比例: 50 % 。适用介质：水、乙二醇溶液。压差范围: 30–400 kPa。流量范围: 8–36 m³/h。阀体：灰铸铁。
146100	DN 100 (EN 1092-1) PN 16	16–82.5 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251118/146100(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251118/146100(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251118/146100(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251118/146100(stp).stp bim 产品概述卡莱菲，146100。动态平衡电动调节阀。对接法兰EN 1092-1。带压差检测速接器。口径: DN 100 (EN 1092-1) PN 16。耐压: 16 bar。平均温度范围: -10–120 °C。乙二醇最大比例: 50 % 。适用介质：水、乙二醇溶液。压差范围: 30–400 kPa。流量范围: 16–82.5 m³/h。阀体：灰铸铁。
146120	DN 125 (EN 1092-1) PN 16	20–125 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251118/146120(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251118/146120(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251118/146120(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251118/146120(stp).stp bim 产品概述卡莱菲，146120。动态平衡电动调节阀。对接法兰EN 1092-1。带压差检测速接器。口径: DN 125 (EN 1092-1) PN 16。耐压: 16 bar。平均温度范围: -10–120 °C。乙二醇最大比例: 50 % 。适用介质：水、乙二醇溶液。压差范围: 30–400 kPa。流量范围: 20–125 m³/h。阀体：灰铸铁。
146150	DN 150 (EN 1092-1) PN 16	27–160 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251118/146150(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251118/146150(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251118/146150(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251118/146150(stp).stp bim 产品概述卡莱菲，146150。动态平衡电动调节阀。对接法兰EN 1092-1。带压差检测速接器。口径: DN 150 (EN 1092-1) PN 16。耐压: 16 bar。平均温度范围: -10–120 °C。乙二醇最大比例: 50 % 。适用介质：水、乙二醇溶液。压差范围: 30–400 kPa。流量范围: 27–160 m³/h。阀体：灰铸铁。
