HVAC末端调节组件。
pdf

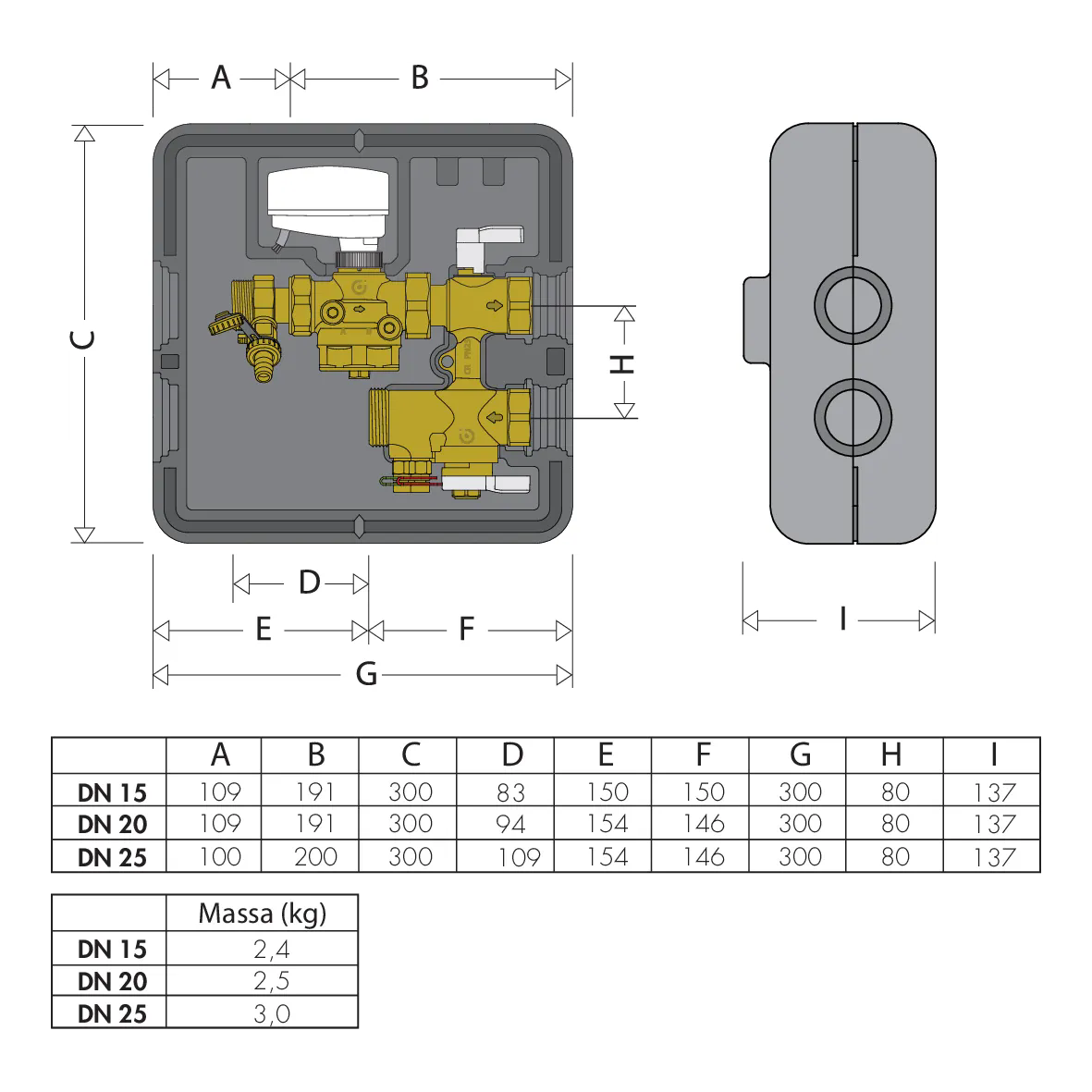

图纸和规范
| 编号 | DN | 流量范围 | 文氏管 Kv 值 |
|---|---|---|---|
| 149400 H10 | DN 15 (阀体) | 0.02–0.10 m³/h | 0.25 m³/h |
|
|
|
||
|
产品概述

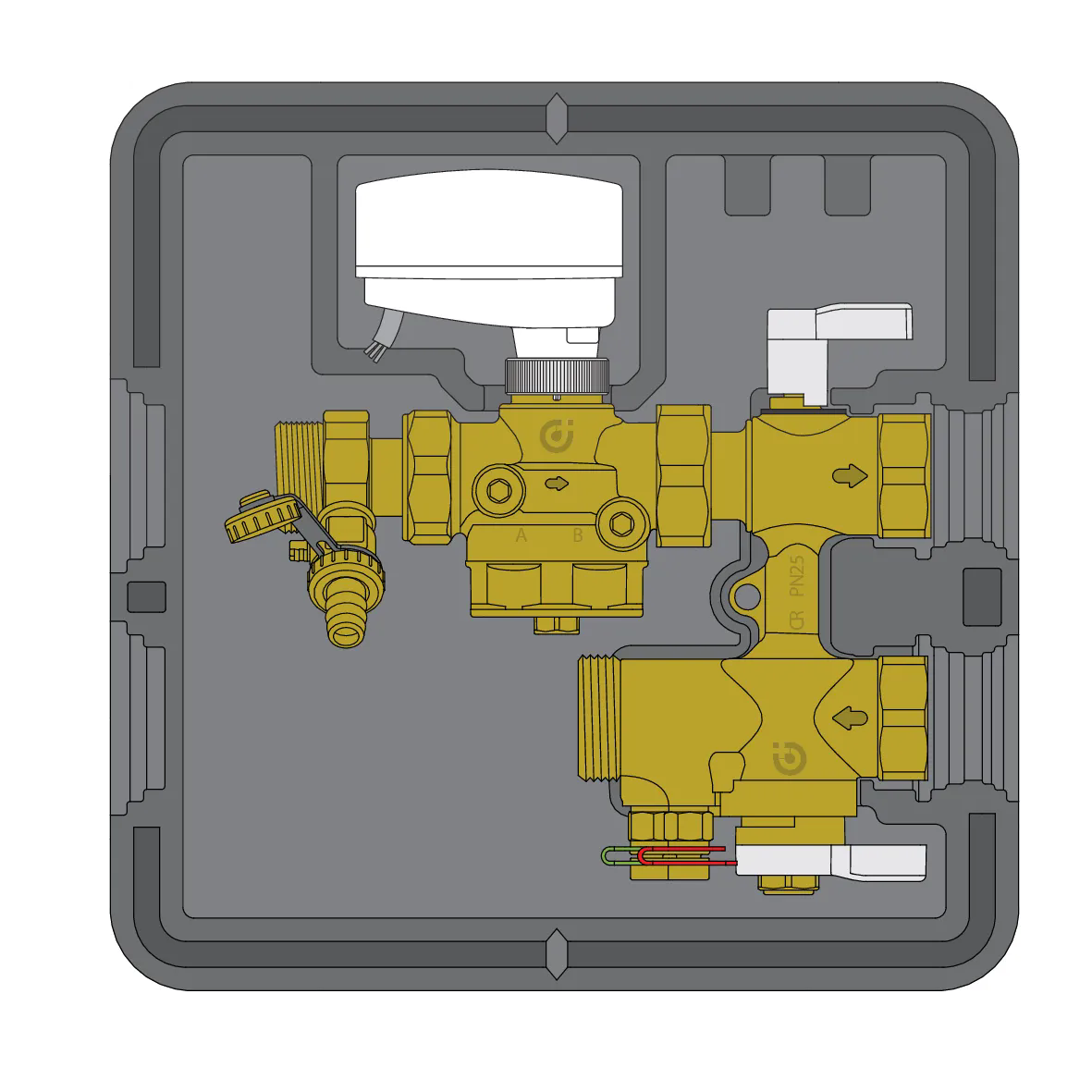

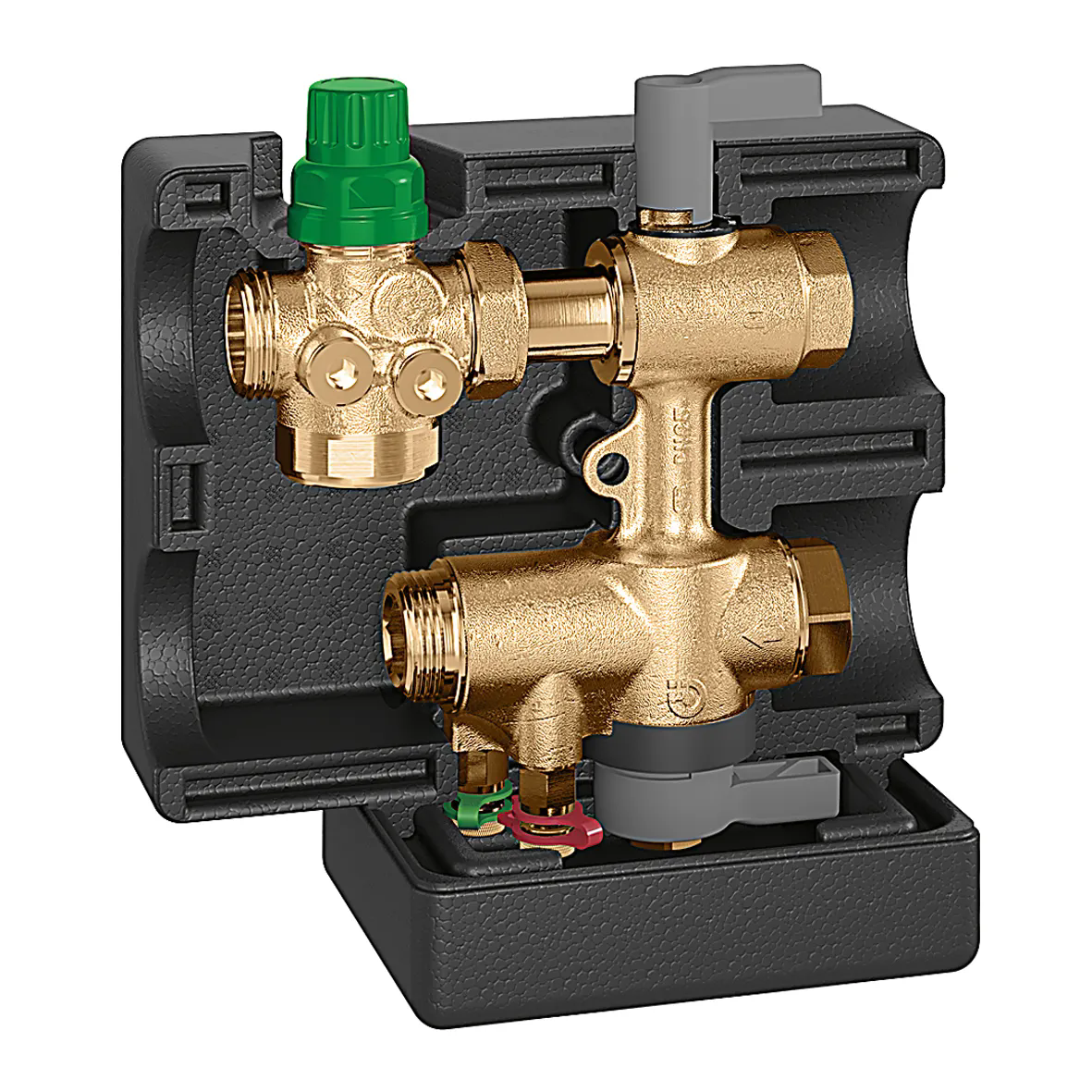

卡莱菲，149400 H10。HVAC末端调节组件。包含：- 压差无关型调节阀(PICV)；- 三通截止阀；- 内置旁通；- 文氏流量检测管（选配）；- 过滤网；- 预置热压保温壳。耐压: 25 bar。平均温度范围: -10–120 °C。主管间距: 80 mm。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 15 (阀体)。流量范围: 0.02–0.10 m³/h。文氏管 Kv 值: 0.25 m³/h。阀体: 防脱锌铜合金 DR。
|
|||
| 149400 H20 | DN 15 (阀体) | 0.10–0.20 m³/h | 0.50 m³/h |
|
|
|
||
|
产品概述
卡莱菲，149400 H20。HVAC末端调节组件。包含：- 压差无关型调节阀(PICV)；- 三通截止阀；- 内置旁通；- 文氏流量检测管（选配）；- 过滤网；- 预置热压保温壳。耐压: 25 bar。平均温度范围: -10–120 °C。主管间距: 80 mm。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 15 (阀体)。流量范围: 0.10–0.20 m³/h。文氏管 Kv 值: 0.50m³/h。阀体: 防脱锌铜合金 DR。
|
|||
| 149400 H40 | DN 15 (阀体) | 0.20–0.40 m³/h | 1.10 m³/h |
|
|
|
||
|
产品概述
卡莱菲，149400 H40。HVAC末端调节组件。包含：- 压差无关型调节阀(PICV)；- 三通截止阀；- 内置旁通；- 文氏流量检测管（选配）；- 过滤网；- 预置热压保温壳。耐压: 25 bar。平均温度范围: -10–120 °C。主管间距: 80 mm。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 15 (阀体)。流量范围: 0.20–0.40 m³/h。文氏管 Kv 值: 1.10m³/h。阀体: 防脱锌铜合金 DR。
|
|||
| 149400 H80 | DN 15 (阀体) | 0.40–0.80 m³/h | 2.35 m³/h |
|
|
|
||
|
产品概述
卡莱菲，149400 H80。HVAC末端调节组件。包含：- 压差无关型调节阀(PICV)；- 三通截止阀；- 内置旁通；- 文氏流量检测管（选配）；- 过滤网；- 预置热压保温壳。耐压: 25 bar。平均温度范围: -10–120 °C。主管间距: 80 mm。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 15 (阀体)。流量范围: 0.40–0.80 m³/h。文氏管 Kv 值: 2.35m³/h。阀体: 防脱锌铜合金 DR。
|
|||
| 149500 H10 | DN 20 (阀体) | 0.02–0.10 m³/h | 0.25 m³/h |
|
|
|
||
|
产品概述
卡莱菲，149500 H10。HVAC末端调节组件。包含：- 压差无关型调节阀(PICV)；- 三通截止阀；- 内置旁通；- 文氏流量检测管（选配）；- 过滤网；- 预置热压保温壳。耐压: 25 bar。平均温度范围: -10–120 °C。主管间距: 80 mm。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 20 (阀体)。流量范围: 0.02–0.10 m³/h。文氏管 Kv 值: 0.25m³/h。阀体: 防脱锌铜合金 DR。
|
|||
| 149500 H20 | DN 20 (阀体) | 0.10–0.20 m³/h | 0.50 m³/h |
|
|
|
||
|
产品概述
卡莱菲，149500 H20。HVAC末端调节组件。包含：- 压差无关型调节阀(PICV)；- 三通截止阀；- 内置旁通；- 文氏流量检测管（选配）；- 过滤网；- 预置热压保温壳。耐压: 25 bar。平均温度范围: -10–120 °C。主管间距: 80 mm。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 20 (阀体)。流量范围: 0.10–0.20 m³/h。文氏管 Kv 值: 0.50m³/h。阀体: 防脱锌铜合金 DR。
|
|||
| 149500 H40 | DN 20 (阀体) | 0.20–0.40 m³/h | 1.10 m³/h |
|
|
|
||
|
产品概述
卡莱菲，149500 H40。HVAC末端调节组件。包含：- 压差无关型调节阀(PICV)；- 三通截止阀；- 内置旁通；- 文氏流量检测管（选配）；- 过滤网；- 预置热压保温壳。耐压: 25 bar。平均温度范围: -10–120 °C。主管间距: 80 mm。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 20 (阀体)。流量范围: 0.20–0.40 m³/h。文氏管 Kv 值: 1.10m³/h。阀体: 防脱锌铜合金 DR。
|
|||
| 149500 H80 | DN 20 (阀体) | 0.40–0.80 m³/h | 2.35 m³/h |
|
|
|
||
|
产品概述
卡莱菲，149500 H80。HVAC末端调节组件。包含：- 压差无关型调节阀(PICV)；- 三通截止阀；- 内置旁通；- 文氏流量检测管（选配）；- 过滤网；- 预置热压保温壳。耐压: 25 bar。平均温度范围: -10–120 °C。主管间距: 80 mm。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 20 (阀体)。流量范围: 0.40–0.80 m³/h。文氏管 Kv 值: 2.35m³/h。阀体: 防脱锌铜合金 DR。
|
|||
| 149500 1H2 | DN 20 (阀体) | 0.80–1.20 m³/h | 5.00 m³/h |
|
|
|
||
|
产品概述
卡莱菲，149500 1H2。HVAC末端调节组件。包含：- 压差无关型调节阀(PICV)；- 三通截止阀；- 内置旁通；- 文氏流量检测管（选配）；- 过滤网；- 预置热压保温壳。耐压: 25 bar。平均温度范围: -10–120 °C。主管间距: 80 mm。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 20 (阀体)。流量范围: 0.80–1.20 m³/h。文氏管 Kv 值: 5.00m³/h。阀体: 防脱锌铜合金 DR。
|
|||
| 149600 1H8 | DN 25 (阀体) | 1.20–1.80 m³/h | 5.00 m³/h |
|
|
|
||
|
产品概述
卡莱菲，149500 1H8。HVAC末端调节组件。包含：- 压差无关型调节阀(PICV)；- 三通截止阀；- 内置旁通；- 文氏流量检测管（选配）；- 过滤网；- 预置热压保温壳。耐压: 25 bar。平均温度范围: -10–120 °C。主管间距: 80 mm。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 25 (阀体)。流量范围: 1.20–1.80 m³/h。文氏管 Kv 值: 5.00m³/h。阀体: 防脱锌铜合金 DR。
|
|||
| 149600 3H0 | DN 25 (阀体) | 1.80–3.00 m³/h | 9.60 m³/h |
|
|
|
||
|
产品概述
卡莱菲，149600 3H0。HVAC末端调节组件。包含：- 压差无关型调节阀(PICV)；- 三通截止阀；- 内置旁通；- 文氏流量检测管（选配）；- 过滤网；- 预置热压保温壳。耐压: 25 bar。平均温度范围: -10–120 °C。主管间距: 80 mm。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 25 (阀体)。流量范围: 1.80–3.00 m³/h。文氏管 Kv 值: 9.60m³/h。阀体: 防脱锌铜合金 DR。
|
|||
| 149600 3H7 | DN 25 (阀体) | 1.85–3.70 m³/h | 9.60 m³/h |
|
|
|
||
|
产品概述
卡莱菲，149600 3H7。HVAC末端调节组件。包含：- 压差无关型调节阀(PICV)；- 三通截止阀；- 内置旁通；- 文氏流量检测管（选配）；- 过滤网；- 预置热压保温壳。耐压: 25 bar。平均温度范围: -10–120 °C。主管间距: 80 mm。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 25 (阀体)。流量范围: 1.85–3.70 m³/h。文氏管 Kv 值: 9.60m³/h。阀体: 防脱锌铜合金 DR。
|
|||
