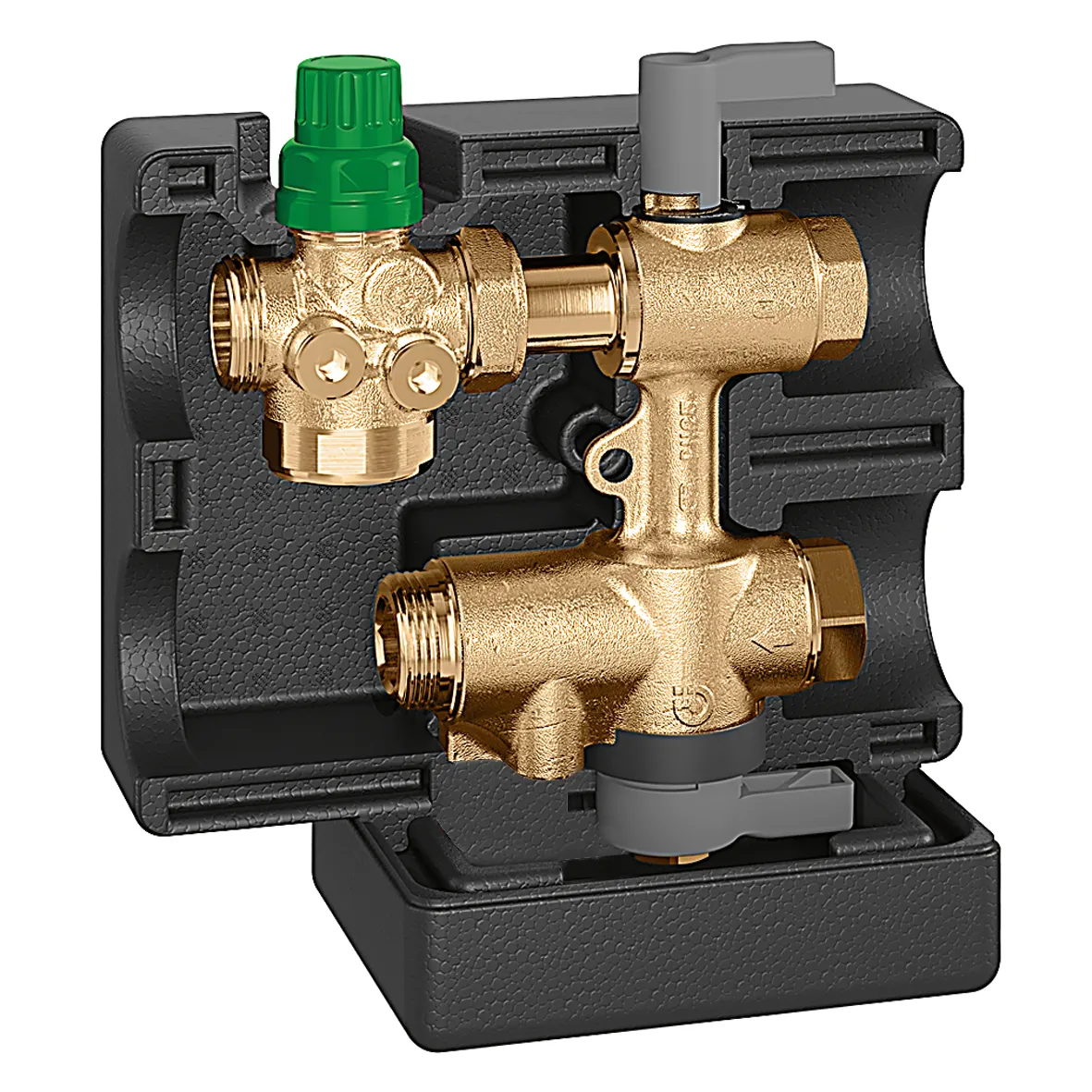

HVAC末端调节组件。
pdf

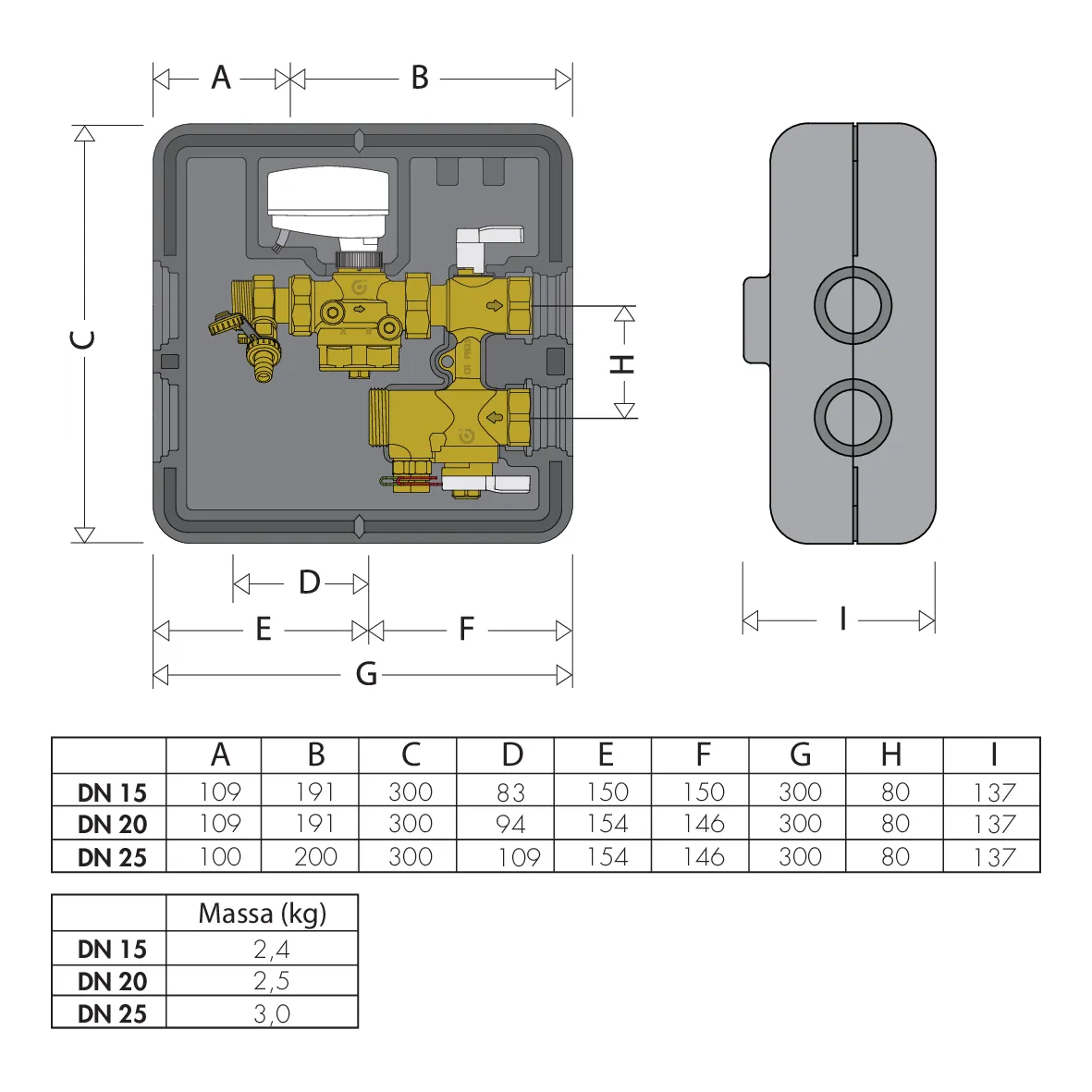

图纸和规范
| 编号 | DN | 流量范围 |
|---|---|---|
| 149410 H20 | DN 15 (阀体) | 0.02–0.20 m³/h |
|
|
|
|
|
产品概述
卡莱菲，49410 H20。HVAC末端调节组件。包含：- 压差无关型调节阀(PICV)；- 三通截止阀；- 内置旁通；- 文氏流量检测管（选配）；- 过滤网；- 预置热压保温壳。耐压: 25 bar。平均温度范围: -10–120 °C。主管间距: 80 mm。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 15 (阀体)。流量范围: 0.02–0.20 m³/h。阀体: 防脱锌铜合金 DR。
|
||
| 149410 H40 | DN 15 (阀体) | 0.08–0.40 m³/h |
|
|
|
|
|
产品概述
卡莱菲，149410 H40。HVAC末端调节组件。包含：- 压差无关型调节阀(PICV)；- 三通截止阀；- 内置旁通；- 文氏流量检测管（选配）；- 过滤网；- 预置热压保温壳。耐压: 25 bar。平均温度范围: -10–120 °C。主管间距: 80 mm。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 15 (阀体)。流量范围: 0.08–0.40 m³/h。阀体: 防脱锌铜合金 DR。
|
||
| 149410 H80 | DN 15 (阀体) | 0.08–0.80 m³/h |
|
|
|
|
|
产品概述
卡莱菲，149410 H80。HVAC末端调节组件。包含：- 压差无关型调节阀(PICV)；- 三通截止阀；- 内置旁通；- 文氏流量检测管（选配）；- 过滤网；- 预置热压保温壳。耐压: 25 bar。平均温度范围: -10–120 °C。主管间距: 80 mm。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 15 (阀体)。流量范围: 0.08–0.80 m³/h。阀体: 防脱锌铜合金 DR。
|
||
| 149510 H20 | DN 20 (阀体) | 0.02–0.20 m³/h |
|
|
|
|
|
产品概述
卡莱菲，149510 H20。HVAC末端调节组件。包含：- 压差无关型调节阀(PICV)；- 三通截止阀；- 内置旁通；- 文氏流量检测管（选配）；- 过滤网；- 预置热压保温壳。耐压: 25 bar。平均温度范围: -10–120 °C。主管间距: 80 mm。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 20 (阀体)。流量范围: 0.02–0.20 m³/h。阀体: 防脱锌铜合金 DR。
|
||
| 149510 H40 | DN 20 (阀体) | 0.08–0.40 m³/h |
|
|
|
|
| 149510 H80 | DN 20 (阀体) | 0.08–0.80 m³/h |
|
|
|
|
|
产品概述
卡莱菲，149510 H80。HVAC末端调节组件。包含：- 压差无关型调节阀(PICV)；- 三通截止阀；- 内置旁通；- 文氏流量检测管（选配）；- 过滤网；- 预置热压保温壳。耐压: 25 bar。平均温度范围: -10–120 °C。主管间距: 80 mm。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 20 (阀体)。流量范围: 0.08–0.80 m³/h。阀体: 防脱锌铜合金 DR。
|
||
| 149510 1H2 | DN 20 (阀体) | 0.12–1.20 m³/h |
|
|
|
|
|
产品概述
卡莱菲，149510 1H2。HVAC末端调节组件。包含：- 压差无关型调节阀(PICV)；- 三通截止阀；- 内置旁通；- 文氏流量检测管（选配）；- 过滤网；- 预置热压保温壳。耐压: 25 bar。平均温度范围: -10–120 °C。主管间距: 80 mm。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 20 (阀体)。流量范围: 0.12–1.20 m³/h。阀体: 防脱锌铜合金 DR。
|
||
| 149610 1H8 | DN 25 (阀体) | 0.18–1.80 m³/h |
|
|
|
|
|
产品概述
卡莱菲，149510 1H8。HVAC末端调节组件。包含：- 压差无关型调节阀(PICV)；- 三通截止阀；- 内置旁通；- 文氏流量检测管（选配）；- 过滤网；- 预置热压保温壳。耐压: 25 bar。平均温度范围: -10–120 °C。主管间距: 80 mm。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 25 (阀体)。流量范围: 0.18–1.80 m³/h。阀体: 防脱锌铜合金 DR。
|
||
| 149610 3H0 | DN 25 (阀体) | 0.30–3.00 m³/h |
|
|
|
|
|
产品概述
卡莱菲，149610 3H0。HVAC末端调节组件。包含：- 压差无关型调节阀(PICV)；- 三通截止阀；- 内置旁通；- 文氏流量检测管（选配）；- 过滤网；- 预置热压保温壳。耐压: 25 bar。平均温度范围: -10–120 °C。主管间距: 80 mm。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 25 (阀体)。流量范围: 0.30–3.00 m³/h。阀体: 防脱锌铜合金 DR。
|
||
| 149610 3H7 | DN 25 (阀体) | 0.37–3.70 m³/h |
|
|
|
|
|
产品概述
卡莱菲，149610 3H7。HVAC末端调节组件。包含：- 压差无关型调节阀(PICV)；- 三通截止阀；- 内置旁通；- 文氏流量检测管（选配）；- 过滤网；- 预置热压保温壳。耐压: 25 bar。平均温度范围: -10–120 °C。主管间距: 80 mm。乙二醇最大比例: 50 %。适用介质：水、乙二醇溶液。压差范围: 25–400 kPa。DN: DN 25 (阀体)。流量范围: 0.37–3.70 m³/h。阀体: 防脱锌铜合金 DR。
|
||
