121型

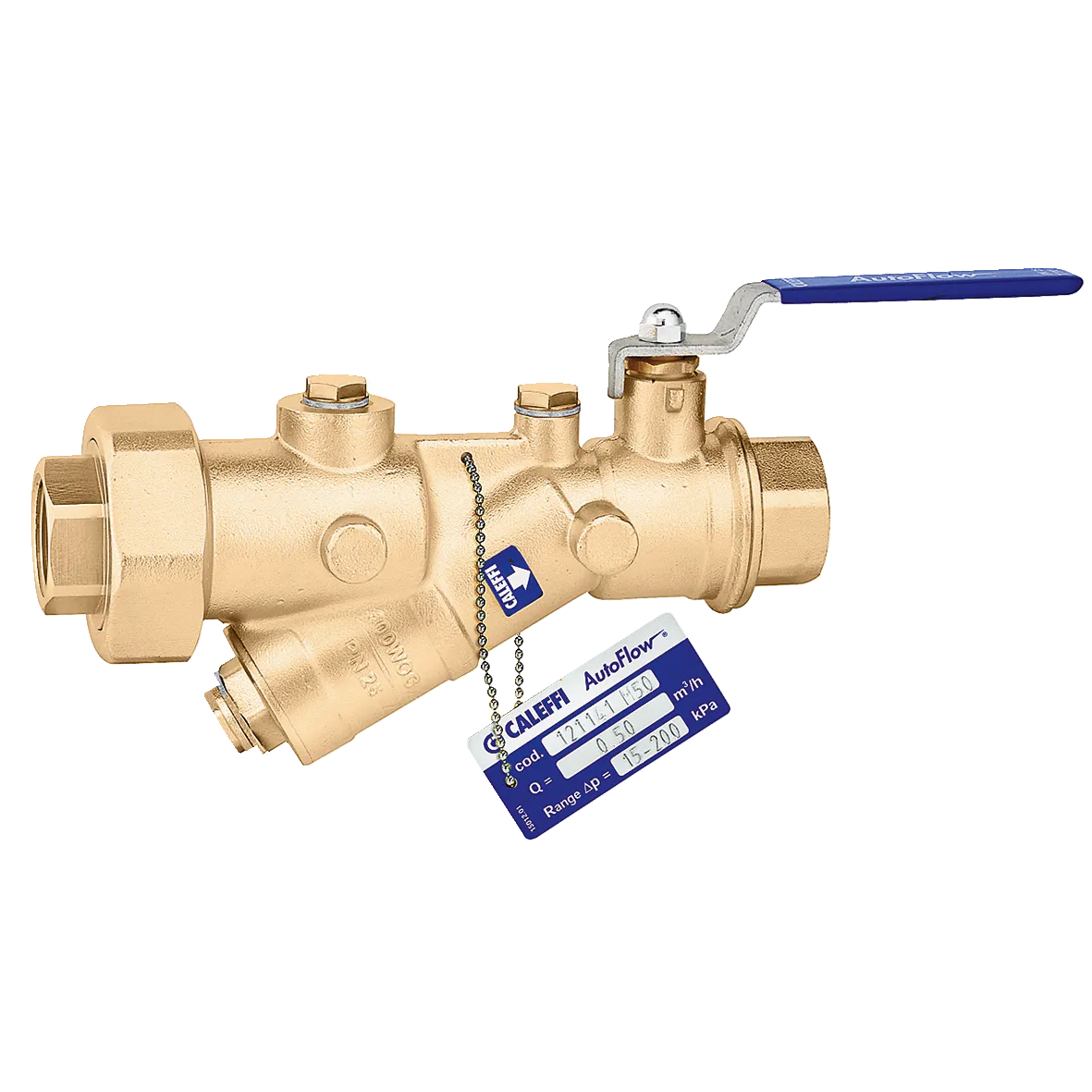

AUTOFLOW，球阀一体式动态流量平衡阀，增强尼龙阀芯。

Go to

下载图片

产品描述

球阀一体式动态流量平衡阀。
带压差检测口及泄水口。
阀门保温时可使用加长手柄。
精确度: ± 5 %。流量范围: 0.085–11.0 m³/h。
专利产品

技术数据

耐压: 25 bar

平均温度范围: -20–100 °C

乙二醇最大比例: 50 %

适用介质：水、乙二醇溶液

压差范围: 15–200 kPa

阀体: 防脱锌铜合金 DR

下载

图纸和规范

编号	口径	备注	Kv
121141***	G 1/2" (ISO 228-1) F	0.085; 0.12; 0.15; 0.2; 0.25; 0.3; 0.35; 0.4; 0.5; 0.6; 0.7; 0.8; 0.9; 1.0; 1.2	6.90 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251119/121141(DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251119/121141(DXF).dxf 3D models stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251119/121141(STP).stp bim 产品概述卡莱菲，121141***，AUTOFLOW®。球阀一体式动态流量平衡阀。带压差检测口及泄水口。阀门保温时可使用加长手柄。精确度: ± 5 %。流量范围: 0.085–11.0 m³/h。口径: G 1/2" (ISO 228-1) F。耐压: 25 bar。平均温度范围: -20–100 °C。乙二醇最大比例: 50 %。适用介质：水。压差范围: 15–200 kPa。Kv: 6.90 m³/h。阀体: 防脱锌铜合金 DR。
121151***	G 3/4" (ISO 228-1) F	0.085; 0.12; 0.15; 0.2; 0.25; 0.3; 0.35; 0.4; 0.5; 0.6; 0.7; 0.8; 0.9; 1.0; 1.2; 1.4; 1.6	7.73 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251119/121151(DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251119/121151(DXF).dxf 3D models stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251119/121151(STP).stp bim 产品概述卡莱菲，121151***，AUTOFLOW®。球阀一体式动态流量平衡阀。带压差检测口及泄水口。阀门保温时可使用加长手柄。精确度: ± 5 %。流量范围: 0.085–11.0 m³/h。口径: G 3/4" (ISO 228-1) F。耐压: 25 bar。平均温度范围: -20–100 °C。乙二醇最大比例: 50 %。适用介质：水。压差范围: 15–200 kPa。Kv: 7.73 m³/h。阀体: 防脱锌铜合金 DR。
121161***	G 1" (ISO 228-1) F	0.5; 0.6; 0.7; 0.8; 0.9; 1.0; 1.2; 1.4; 1.6; 1.8; 2.0; 2.25; 2.5; 2.75; 3.0; 3.25; 3.5; 3.75; 4.0; 4.25; 4.5; 4.75; 5.0	18.00 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251119/121161(DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251119/121161(DXF).dxf 3D models stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251119/121161(STP).stp bim 产品概述卡莱菲，121161***，AUTOFLOW®。球阀一体式动态流量平衡阀。带压差检测口及泄水口。阀门保温时可使用加长手柄。精确度: ± 5 %。流量范围: 0.085–11.0 m³/h。口径: G 1" (ISO 228-1) F。耐压: 25 bar。平均温度范围: -20–100 °C。乙二醇最大比例: 50 %。适用介质：水。压差范围: 15–200 kPa。Kv: 18.00 m³/h。阀体: 防脱锌铜合金 DR。
121171***	G 1 1/4" (ISO 228-1) F	0.5; 0.6; 0.7; 0.8; 0.9; 1.0; 1.2; 1.4; 1.6; 1.8; 2.0; 2.25; 2.5; 2.75; 3.0; 3.25; 3.5; 3.75; 4.0; 4.25; 4.5; 4.75; 5.0	18.50 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251119/121171(DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251119/121171(DXF).dxf 3D models stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251119/121171(STP).stp bim 产品概述卡莱菲，121171***，AUTOFLOW®。球阀一体式动态流量平衡阀。带压差检测口及泄水口。阀门保温时可使用加长手柄。精确度: ± 5 %。流量范围: 0.085–11.0 m³/h。口径: G 1 1/4" (ISO 228-1) F。耐压: 25 bar。平均温度范围: -20–100 °C。乙二醇最大比例: 50 %。适用介质：水。压差范围: 15–200 kPa。Kv: 18.50 m³/h。阀体: 防脱锌铜合金 DR。
121181***	G 1 1/2" (ISO 228-1) F	5.5; 6.0; 6.5; 7.0; 7.5; 8.0; 8.5; 9.0; 9.5; 10.0; 11.0	47.24 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251119/121181(DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251119/121181(DXF).dxf 3D models stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251119/121181(STP).stp bim 产品概述卡莱菲，121181***，AUTOFLOW®。球阀一体式动态流量平衡阀。带压差检测口及泄水口。阀门保温时可使用加长手柄。精确度: ± 5 %。流量范围: 0.085–11.0 m³/h。口径: G 1 1/2" (ISO 228-1) F。耐压: 25 bar。平均温度范围: -20–100 °C。乙二醇最大比例: 50 %。适用介质：水。压差范围: 15–200 kPa。Kv: 47.24 m³/h。阀体: 防脱锌铜合金 DR。
121191***	G 2" (ISO 228-1) F	5.5; 6.0; 6.5; 7.0; 7.5; 8.0; 8.5; 9.0; 9.5; 10.0; 11.0	48.89 m³/h
