103型

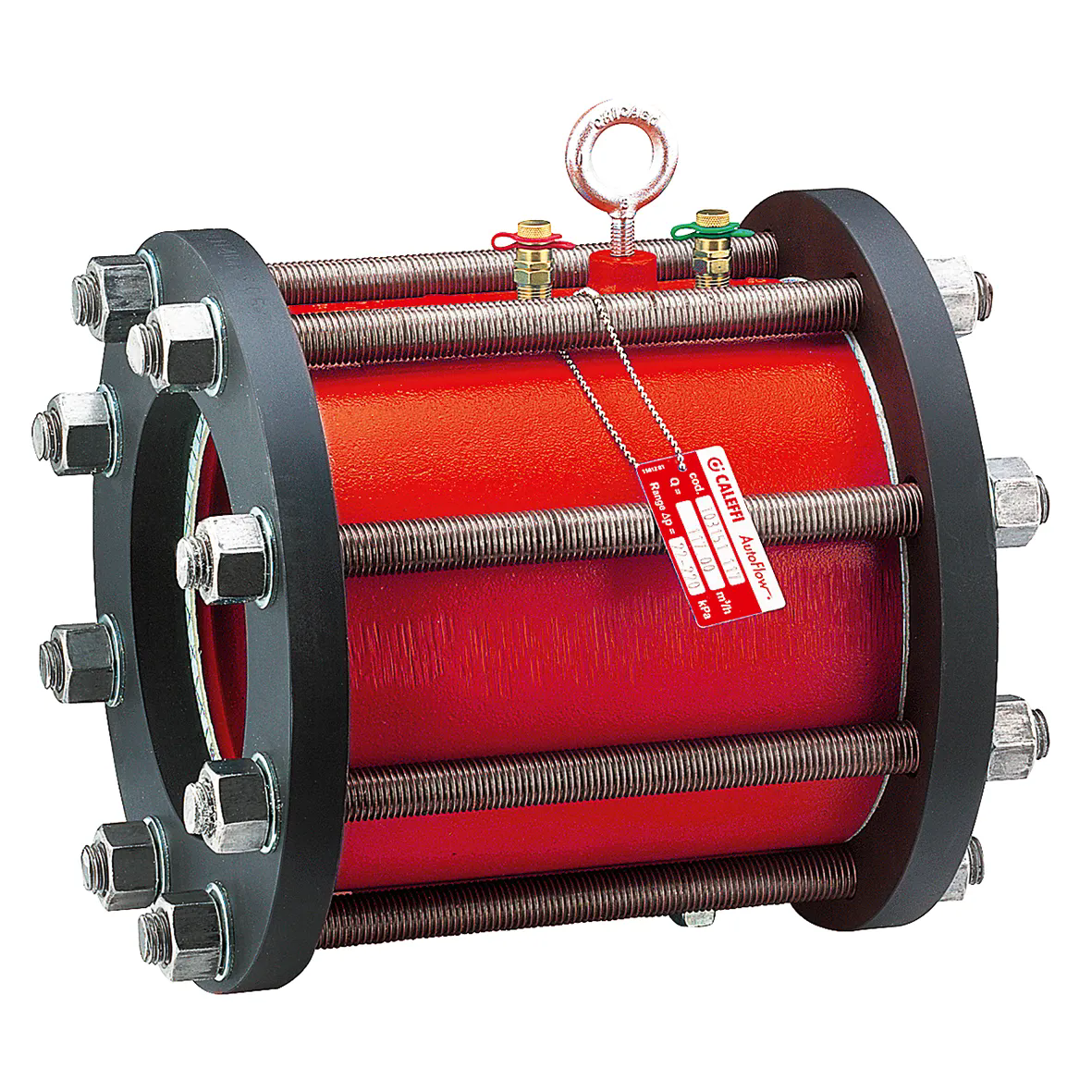

AUTOFLOW，法兰连接式动态流量平衡阀。

Go to

下载图片

产品描述

法兰连接式动态流量平衡阀。
不锈钢阀芯。
配有法兰、连杆、垫圈及压差速接检测口。

技术数据

耐压: 16 bar

耐温: -20–110 °C

乙二醇最大比例: 50 %

适用介质：水、乙二醇溶液

阀体：铸铁

备注

根据需求可订做 DN 350 - DN 1000 口径，流量值到 4400 m³/h。
请联系卡莱菲技术人员核实AUTOFLOW®动态平衡阀正确订货编号。

下载

图纸和规范

编号	口径	备注	压差范围
103111***	DN 65 (EN 1092-1) PN 16	EN 1092-1 法兰, PN 16	22–210 kPa

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251120/103111004(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251120/103111004(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251120/103111009(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251120/103111009(stp).stp bim 产品概述卡莱菲，103111***，AUTOFLOW®。法兰连接式动态流量平衡阀。不锈钢阀芯。配有法兰、连杆、垫圈及压差速接检测口。口径: DN 65 (EN 1092-1) PN 16。耐压: 16 bar。耐温: -20–110 °C。乙二醇最大比例: 50 % 。适用介质：水、乙二醇溶液。压差范围: 22–210 kPa。阀体：铸铁。
103113***	DN 65 (EN 1092-1) PN 16	EN 1092-1 法兰, PN 16	40–390 kPa
流量调节范围 18–23 m³/h
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251120/103113004(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251120/103113004(dxf).dxf pdf 下载 3D models bim 产品概述卡莱菲，103113***，AUTOFLOW®。法兰连接式动态流量平衡阀。不锈钢阀芯。配有法兰、连杆、垫圈及压差速接检测口。口径: DN 65 (EN 1092-1) PN 16。耐压: 16 bar。耐温: -20–110 °C。乙二醇最大比例: 50 % 。适用介质：水、乙二醇溶液。压差范围: 40–390 kPa。阀体：铸铁。
103114***	DN 65 (EN 1092-1) PN 16	EN 1092-1 法兰, PN 16	55–210 kPa

3D models bim 产品概述卡莱菲，103114***，AUTOFLOW®。法兰连接式动态流量平衡阀。不锈钢阀芯。配有法兰、连杆、垫圈及压差速接检测口。口径: DN 65 (EN 1092-1) PN 16。耐压: 16 bar。耐温: -20–110 °C。乙二醇最大比例: 50 % 。适用介质：水、乙二醇溶液。压差范围: 55–210 kPa。阀体：铸铁。
103121***	DN 80 (EN 1092-1) PN 16	EN 1092-1 法兰, PN 16	22–210 kPa

3D models bim 产品概述卡莱菲，103121***，AUTOFLOW®。法兰连接式动态流量平衡阀。不锈钢阀芯。配有法兰、连杆、垫圈及压差速接检测口。口径: DN 80 (EN 1092-1) PN 16。耐压: 16 bar。耐温: -20–110 °C。乙二醇最大比例: 50 % 。适用介质：水、乙二醇溶液。压差范围: 22–210 kPa。阀体：铸铁。
103123***	DN 80 (EN 1092-1) PN 16	EN 1092-1 法兰, PN 16	40–390 kPa

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251120/103123018(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251120/103123018(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251120/103123018(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251120/103123018(stp).stp bim 产品概述卡莱菲，103123***，AUTOFLOW®。法兰连接式动态流量平衡阀。不锈钢阀芯。配有法兰、连杆、垫圈及压差速接检测口。口径: DN 80 (EN 1092-1) PN 16。耐压: 16 bar。耐温: -20–110 °C。乙二醇最大比例: 50 % 。适用介质：水、乙二醇溶液。压差范围: 40–390 kPa。阀体：铸铁。
103124***	DN 80 (EN 1092-1) PN 16	EN 1092-1 法兰, PN 16	55–210 kPa

3D models bim 产品概述卡莱菲，103124***，AUTOFLOW®。法兰连接式动态流量平衡阀。不锈钢阀芯。配有法兰、连杆、垫圈及压差速接检测口。口径: DN 80 (EN 1092-1) PN 16。耐压: 16 bar。耐温: -20–110 °C。乙二醇最大比例: 50 % 。适用介质：水、乙二醇溶液。压差范围: 55–210 kPa。阀体：铸铁。
103231***	DN 100 (EN 1092-1) PN 16	EN 1092-1 法兰, PN 25	22–210 kPa
Flow rate regulation range 18–34 m³/h
3D models bim 产品概述卡莱菲，103213***，AUTOFLOW®。法兰连接式动态流量平衡阀。不锈钢阀芯。配有法兰、连杆、垫圈及压差速接检测口。口径: DN 100 (EN 1092-1) PN 16。耐压: 16 bar。耐温: -20–110 °C。乙二醇最大比例: 50 % 。适用介质：水、乙二醇溶液。压差范围: 22–210 kPa。阀体：铸铁。
103233***	DN 100 (EN 1092-1) PN 16	EN 1092-1 法兰, PN 25	40–390 kPa

3D models bim 产品概述卡莱菲，103233***，AUTOFLOW®。法兰连接式动态流量平衡阀。不锈钢阀芯。配有法兰、连杆、垫圈及压差速接检测口。口径: DN 100 (EN 1092-1) PN 16。耐压: 16 bar。耐温: -20–110 °C。乙二醇最大比例: 50 % 。适用介质：水、乙二醇溶液。压差范围: 40–390 kPa。阀体：铸铁。
103234***	DN 100 (EN 1092-1) PN 16	EN 1092-1 法兰, PN 25	55–210 kPa

3D models bim 产品概述卡莱菲，103234***，AUTOFLOW®。法兰连接式动态流量平衡阀。不锈钢阀芯。配有法兰、连杆、垫圈及压差速接检测口。口径: DN 100 (EN 1092-1) PN 16。耐压: 16 bar。耐温: -20–110 °C。乙二醇最大比例: 50 % 。适用介质：水、乙二醇溶液。压差范围: 55–210 kPa。流量调节范围：50–73 m³/h。阀体：铸铁。
103141***	DN 125 (EN 1092-1) PN 16	EN 1092-1 法兰, PN 16	22–210 kPa

3D models bim 产品概述卡莱菲，103141***，AUTOFLOW®。法兰连接式动态流量平衡阀。不锈钢阀芯。配有法兰、连杆、垫圈及压差速接检测口。口径: DN 125 (EN 1092-1) PN 16。耐压: 16 bar。耐温: -20–110 °C。乙二醇最大比例: 50 % 。适用介质：水、乙二醇溶液。压差范围: 22–210 kPa。阀体：铸铁。
103143***	DN 125 (EN 1092-1) PN 16	EN 1092-1 法兰, PN 16	40–390 kPa

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251120/103143023(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251120/103143023(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251120/103143023(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251120/103143023(stp).stp bim 产品概述卡莱菲，103143***，AUTOFLOW®。法兰连接式动态流量平衡阀。不锈钢阀芯。配有法兰、连杆、垫圈及压差速接检测口。口径: DN 125 (EN 1092-1) PN 16。耐压: 16 bar。耐温: -20–110 °C。乙二醇最大比例: 50 % 。适用介质：水、乙二醇溶液。压差范围: 40–390 kPa。阀体：铸铁。
103144***	DN 125 (EN 1092-1) PN 16	EN 1092-1 法兰, PN 16	55–210 kPa

3D models bim 产品概述卡莱菲，103144***，AUTOFLOW®。法兰连接式动态流量平衡阀。不锈钢阀芯。配有法兰、连杆、垫圈及压差速接检测口。口径: DN 125 (EN 1092-1) PN 16。耐压: 16 bar。耐温: -20–110 °C。乙二醇最大比例: 50 % 。适用介质：水、乙二醇溶液。压差范围: 55–210 kPa。阀体：铸铁。
103151***	DN 150 (EN 1092-1) PN 16	EN 1092-1 法兰, PN 16	22–210 kPa

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251120/103151025(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251120/103151025(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251120/103151025(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251120/103151025(stp).stp bim 产品概述卡莱菲，103151***，AUTOFLOW®。法兰连接式动态流量平衡阀。不锈钢阀芯。配有法兰、连杆、垫圈及压差速接检测口。口径: DN 150 (EN 1092-1) PN 16。耐压: 16 bar。耐温: -20–110 °C。乙二醇最大比例: 50 % 。适用介质：水、乙二醇溶液。压差范围: 22–210 kPa。阀体：铸铁。
103153***	DN 150 (EN 1092-1) PN 16	EN 1092-1 法兰, PN 16	40–390 kPa

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251120/103153023(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251120/103153023(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251120/103153023(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251120/103153023(stp).stp bim 产品概述卡莱菲，103153***，AUTOFLOW®。法兰连接式动态流量平衡阀。不锈钢阀芯。配有法兰、连杆、垫圈及压差速接检测口。口径: DN 150 (EN 1092-1) PN 16。耐压: 16 bar。耐温: -20–110 °C。乙二醇最大比例: 50 % 。适用介质：水、乙二醇溶液。压差范围: 40–390 kPa。阀体：铸铁。
103154***	DN 150 (EN 1092-1) PN 16	EN 1092-1 法兰, PN 16	55–210 kPa

3D models bim 产品概述卡莱菲，103154***，AUTOFLOW®。法兰连接式动态流量平衡阀。不锈钢阀芯。配有法兰、连杆、垫圈及压差速接检测口。口径: DN 150 (EN 1092-1) PN 16。耐压: 16 bar。耐温: -20–110 °C。乙二醇最大比例: 50 % 。适用介质：水、乙二醇溶液。压差范围: 55–210 kPa。阀体：铸铁。
103161***	DN 200 (EN 1092-1) PN 16	ANSI 150 法兰	22–210 kPa

3D models bim 产品概述卡莱菲，103161***，AUTOFLOW®。法兰连接式动态流量平衡阀。不锈钢阀芯。配有法兰、连杆、垫圈及压差速接检测口。口径: DN 200 (EN 1092-1) PN 16。耐压: 16 bar。耐温: -20–110 °C。乙二醇最大比例: 50 % 。适用介质：水、乙二醇溶液。压差范围: 22–210 kPa。阀体：铸铁。
103163***	DN 200 (EN 1092-1) PN 16	ANSI 150 法兰	40–390 kPa

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251120/103163114(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251120/103163114(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251120/103163114(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251120/103163114(stp).stp bim 产品概述卡莱菲，103163***，AUTOFLOW®。法兰连接式动态流量平衡阀。不锈钢阀芯。配有法兰、连杆、垫圈及压差速接检测口。口径: DN 200 (EN 1092-1) PN 16。耐压: 16 bar。耐温: -20–110 °C。乙二醇最大比例: 50 % 。适用介质：水、乙二醇溶液。压差范围: 40–390 kPa。阀体：铸铁。
103164***	DN 200 (EN 1092-1) PN 16	ANSI 150 法兰	55–210 kPa

3D models bim 产品概述卡莱菲，103164***，AUTOFLOW®。法兰连接式动态流量平衡阀。不锈钢阀芯。配有法兰、连杆、垫圈及压差速接检测口。口径: DN 200 (EN 1092-1) PN 16。耐压: 16 bar。耐温: -20–110 °C。乙二醇最大比例: 50 % 。适用介质：水、乙二醇溶液。压差范围: 55–210 kPa。阀体：铸铁。
103171***	DN 250 (EN 1092-1) PN 16	ANSI 150 法兰	22–210 kPa

3D models bim 产品概述卡莱菲，103171***，AUTOFLOW®。法兰连接式动态流量平衡阀。不锈钢阀芯。配有法兰、连杆、垫圈及压差速接检测口。口径: DN 250 (EN 1092-1) PN 16。耐压: 16 bar。耐温: -20–110 °C。乙二醇最大比例: 50 % 。适用介质：水、乙二醇溶液。压差范围: 22–210 kPa。阀体：铸铁。
103173***	DN 250 (EN 1092-1) PN 16	ANSI 150 法兰	40–390 kPa

3D models bim 产品概述卡莱菲，103173***，AUTOFLOW®。法兰连接式动态流量平衡阀。不锈钢阀芯。配有法兰、连杆、垫圈及压差速接检测口。口径: DN 250 (EN 1092-1) PN 16。
103174***	DN 250 (EN 1092-1) PN 16	ANSI 150 法兰	55–210 kPa
流量调节范围 251–400 m³/h
3D models bim 产品概述卡莱菲，103174***，AUTOFLOW®。法兰连接式动态流量平衡阀。不锈钢阀芯。配有法兰、连杆、垫圈及压差速接检测口。口径: DN 250 (EN 1092-1) PN 16。耐压: 16 bar。耐温: -20–110 °C。乙二醇最大比例: 50 % 。适用介质：水、乙二醇溶液。压差范围: 55–210 kPa。流量调节范围：251–400 m³/h。阀体：铸铁。
103181***	DN 300 (EN 1092-1) PN 16	ANSI 150 法兰	$$ data missing $$

3D models bim 产品概述卡莱菲，103181***，AUTOFLOW®。法兰连接式动态流量平衡阀。不锈钢阀芯。配有法兰、连杆、垫圈及压差速接检测口。口径: DN300 (EN 1092-1) PN 16。
103183***	DN 300 (EN 1092-1) PN 16	ANSI 150 法兰	$$ data missing $$

3D models bim 产品概述卡莱菲，103183***，AUTOFLOW®。法兰连接式动态流量平衡阀。不锈钢阀芯。配有法兰、连杆、垫圈及压差速接检测口。口径: DN 300 (EN 1092-1) PN 16
103184***	DN 300 (EN 1092-1) PN 16	ANSI 150 flange	55–210 kPa
流量调节范围 342–545
3D models bim 产品概述卡莱菲，103184***，AUTOFLOW®。法兰连接式动态流量平衡阀。不锈钢阀芯。配有法兰、连杆、垫圈及压差速接检测口。口径:DN 300 (EN 1092-1) PN 16。耐压: 16 bar。耐温: -20–110 °C。乙二醇最大比例: 50 % 。适用介质：水、乙二醇溶液。压差范围: 55–210 kPa。流量调节范围：342–545 m³/h。阀体：铸铁。
