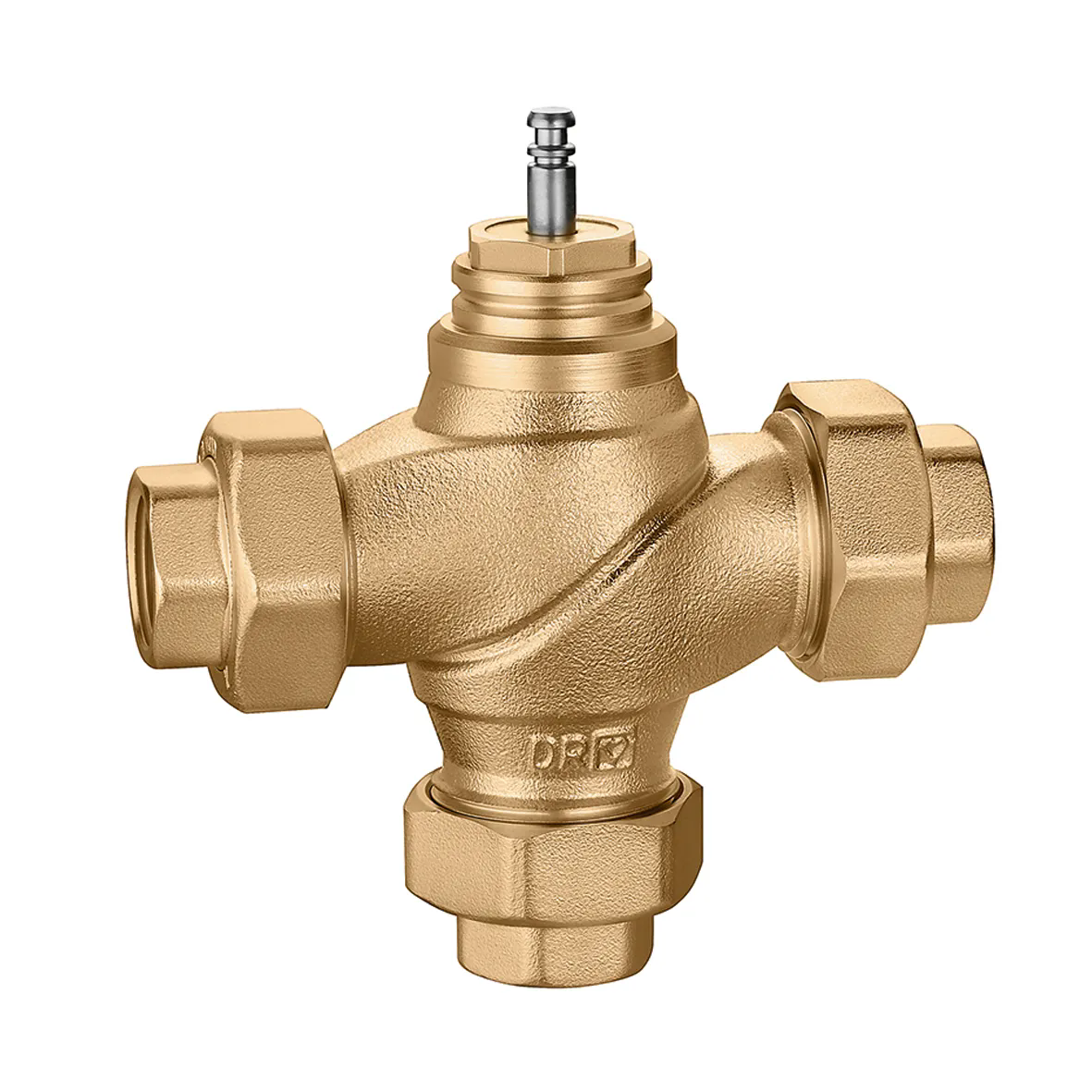

636型

三通调节阀，螺纹连接。

Go to

下载图片

产品描述

三通调节阀。
内螺套筒活接。

技术数据

耐压: 16 bar

耐温: 0–100 °C

额定压力: PN 16

阀体: 防脱锌铜合金 DR

下载

图纸和规范

编号	口径	DN	Kv
636410	Rp 1/2" (EN 10226-1) F 活接	DN 15 (阀体)	4 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636410(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636410(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636410(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636410(stp).stp bim 产品概述卡莱菲，636410。三通调节阀。内螺套筒活接。口径: Rp 1/2" (EN 10226-1) F，活接。耐压: 16 bar。耐温: 0–100 °C。额定压力: PN 16。DN: DN 15 (阀体)。Kv: 4 m³/h。阀体: 防脱锌铜合金 DR。
636510	Rp 3/4" (EN 10226-1) F 活接	DN 20 (阀体)	6.3 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636510(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636510(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636510(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636510(stp).stp bim 产品概述卡莱菲，636510。三通调节阀。内螺套筒活接。口径: Rp 3/4" (EN 10226-1) F，活接。耐压: 16 bar。耐温: 0–100 °C。额定压力: PN 16。DN: DN 20 (阀体)。Kv: 6.3 m³/h。阀体: 防脱锌铜合金 DR。
636610	Rp 1" (EN 10226-1) F 活接	DN 25 (阀体)	10 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636610(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636610(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636610(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636610(stp).stp bim 产品概述卡莱菲，636610。三通调节阀。内螺套筒活接。口径: Rp 1" (EN 10226-1) F，活接。耐压: 16 bar。耐温: 0–100 °C。额定压力: PN 16。DN: DN 25 (阀体)。Kv: 10 m³/h。阀体: 防脱锌铜合金 DR。
636710	Rp 1 1/4" (EN 10226-1) F 活接	DN 32 (阀体)	16 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636710(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636710(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636710(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636710(stp).stp bim 产品概述卡莱菲，636710。三通调节阀。内螺套筒活接。口径: Rp 1 1/4" (EN 10226-1) F，活接。耐压: 16 bar。耐温: 0–100 °C。额定压力: PN 16。DN: DN 32 (阀体)。Kv: 16 m³/h。阀体: 防脱锌铜合金 DR。
636810	Rp 1 1/2" (EN 10226-1) F 活接	DN 40 (阀体)	22 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636810(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636810(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636810(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636810(stp).stp bim 产品概述卡莱菲，636810。三通调节阀。内螺套筒活接。口径: Rp 1 1/2" (EN 10226-1) F，活接。耐压: 16 bar。耐温: 0–100 °C。额定压力: PN 16。DN: DN 40 (阀体)。Kv: 22 m³/h。阀体: 防脱锌铜合金 DR。
636910	Rp 2" (EN 10226-1) F 活接	DN 50 (阀体)	28 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636910(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636910(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636910(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636910(stp).stp bim 产品概述卡莱菲，636910。三通调节阀。内螺套筒活接。口径: Rp 2" (EN 10226-1) F，活接。耐压: 16 bar。耐温: 0–100 °C。额定压力: PN 16。DN: DN 50 (阀体)。Kv: 28 m³/h。阀体: 防脱锌铜合金 DR。
