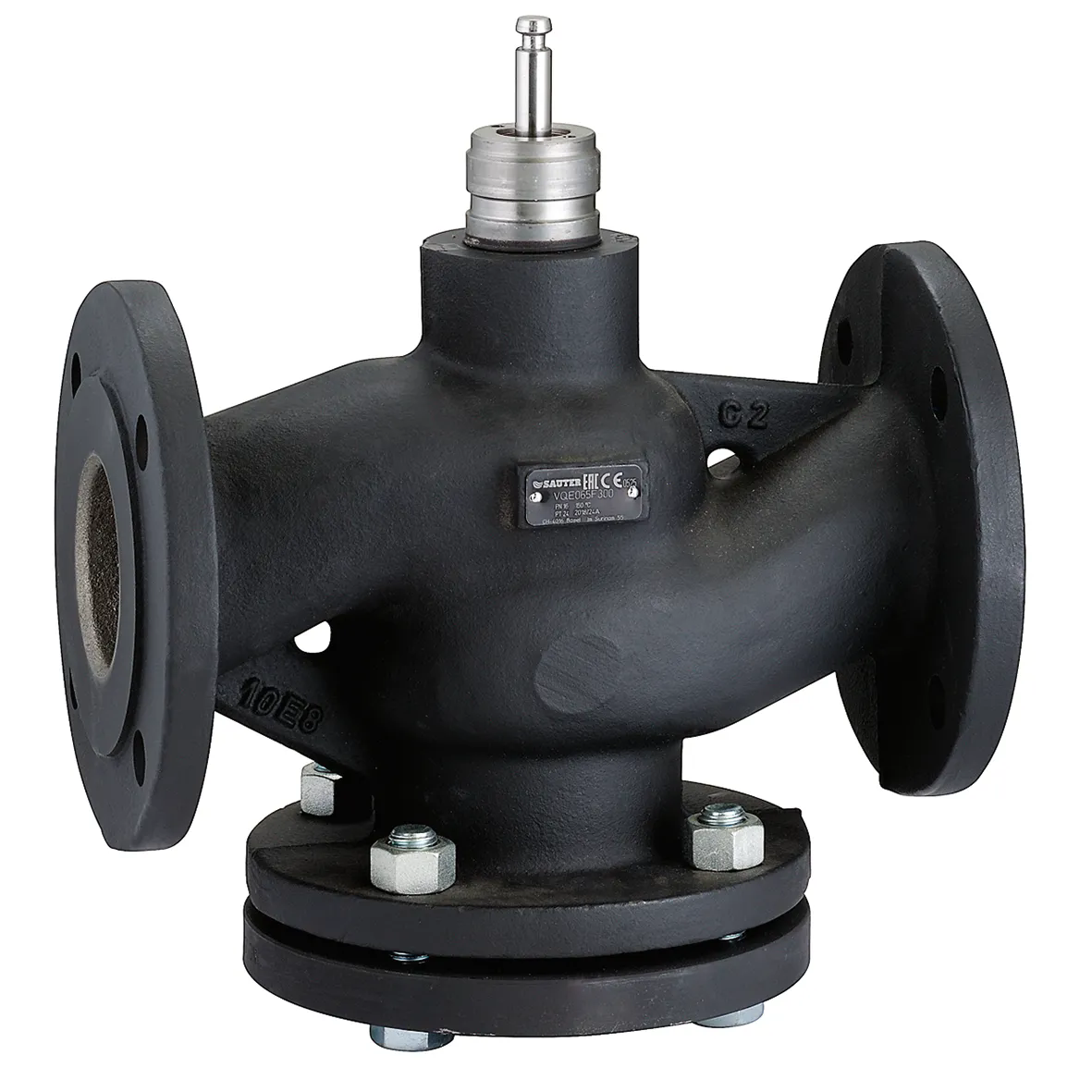

636型

法兰连接的两通/三通调节阀。

Go to

下载图片

产品描述

两通 /三通调节阀法兰连接式。
对接法兰 EN 1092-1。
等比例调节（直通）。
线型调节（旁通）。

技术数据

耐压: 16 bar

耐温: 0–100 °C

额定压力: PN 16

阀体：灰铸铁

备注

将下接口打开即转为三通模式。

下载

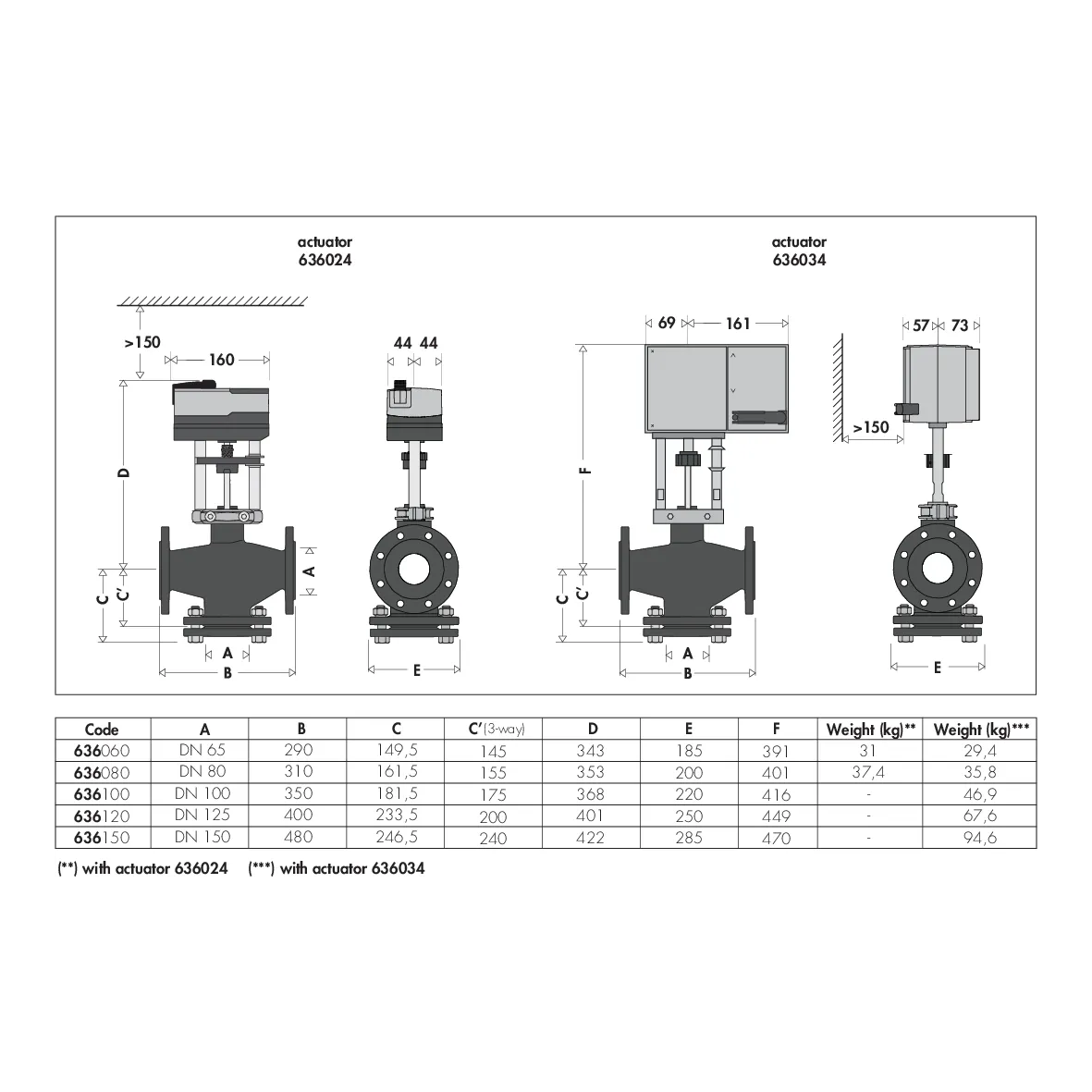

图纸和规范

编号	口径	Kv
636060	DN 65 (EN 1092-1) PN 16	63 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636060(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636060(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636060(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636060(stp).stp bim 产品概述卡莱菲，636060。两通 /三通调节阀法兰连接式。对接法兰 EN 1092-1。等比例调节（直通）。线型调节（旁通）。口径: DN 65 (EN 1092-1) PN 16。耐压: 16 bar。耐温: 0–100 °C。额定压力: PN 16。Kv: 63 m³/h。阀体：灰铸铁。
636080	DN 80 (EN 1092-1) PN 16	100 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636080(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636080(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636080(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636080(stp).stp bim 产品概述卡莱菲，636080。两通 /三通调节阀法兰连接式。对接法兰 EN 1092-1。等比例调节（直通）。线型调节（旁通）。口径: DN 80 (EN 1092-1) PN 16。耐压: 16 bar。耐温: 0–100 °C。额定压力: PN 16。Kv: 100 m³/h。阀体：灰铸铁。
636100	DN 100 (EN 1092-1) PN 16	160 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636100(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636100(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636100(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636100(stp).stp bim 产品概述卡莱菲，636100。两通 /三通调节阀法兰连接式。对接法兰 EN 1092-1。等比例调节（直通）。线型调节（旁通）。口径: DN 100 (EN 1092-1) PN 16。耐压: 16 bar。耐温: 0–100 °C。额定压力: PN 16。Kv: 160 m³/h。阀体：灰铸铁。
636120	DN 125 (EN 1092-1) PN 16	220 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636120(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636120(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636120(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636120(stp).stp bim 产品概述卡莱菲，636120。两通 /三通调节阀法兰连接式。对接法兰 EN 1092-1。等比例调节（直通）。线型调节（旁通）。口径: DN 125 (EN 1092-1) PN 16。耐压: 16 bar。耐温: 0–100 °C。额定压力: PN 16。Kv: 220 m³/h。阀体：灰铸铁。
636150	DN 150 (EN 1092-1) PN 16	320 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636150(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636150(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636150(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251121/636150(stp).stp bim 产品概述卡莱菲，636150。两通 /三通调节阀法兰连接式。对接法兰 EN 1092-1。等比例调节（直通）。线型调节（旁通）。口径: DN 150 (EN 1092-1) PN 16。耐压: 16 bar。耐温: 0–100 °C。额定压力: PN 16。Kv: 320 m³/h。阀体：灰铸铁。
