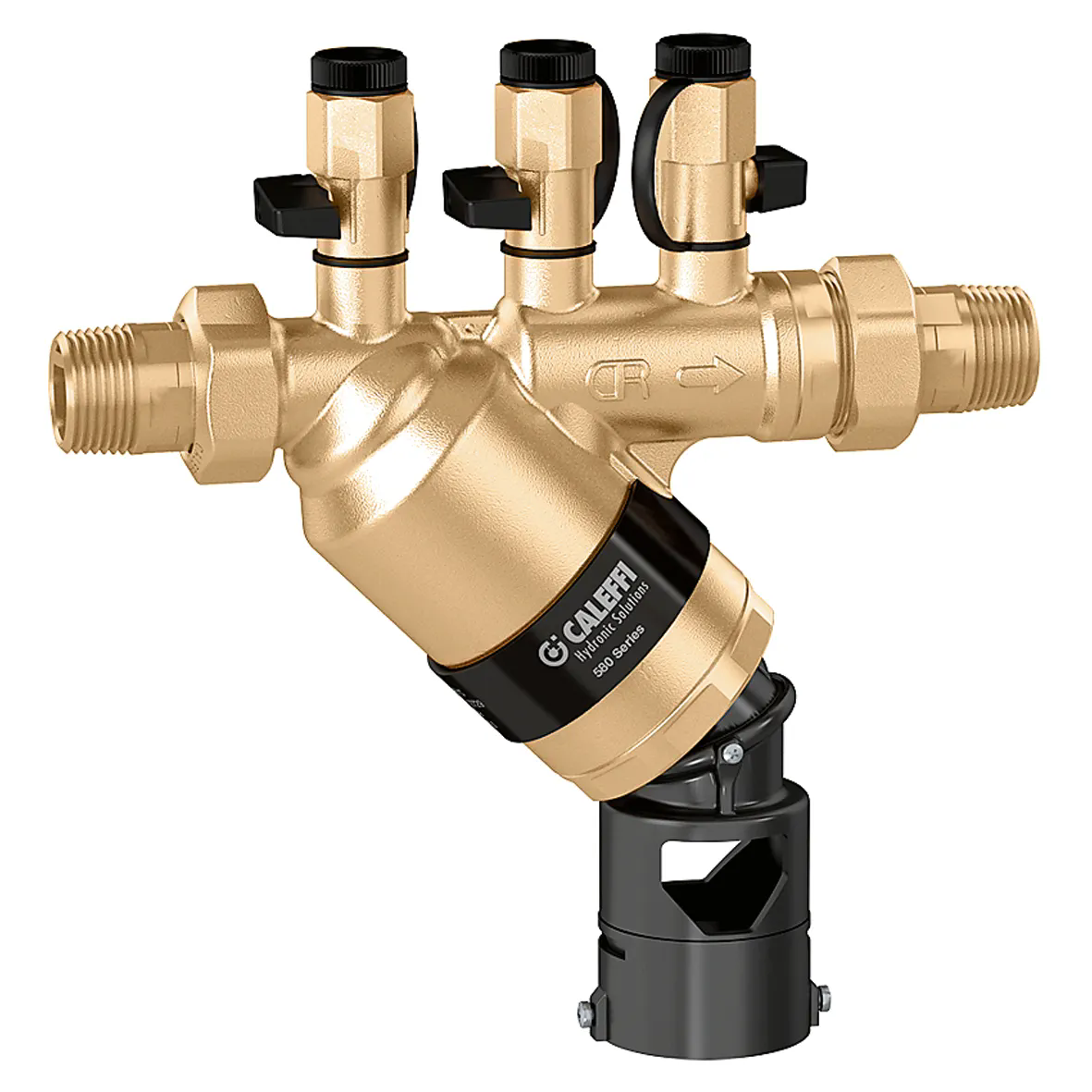

580型

多功能异型回流防止器。BA型。外螺活接。

Go to

下载图片

产品描述

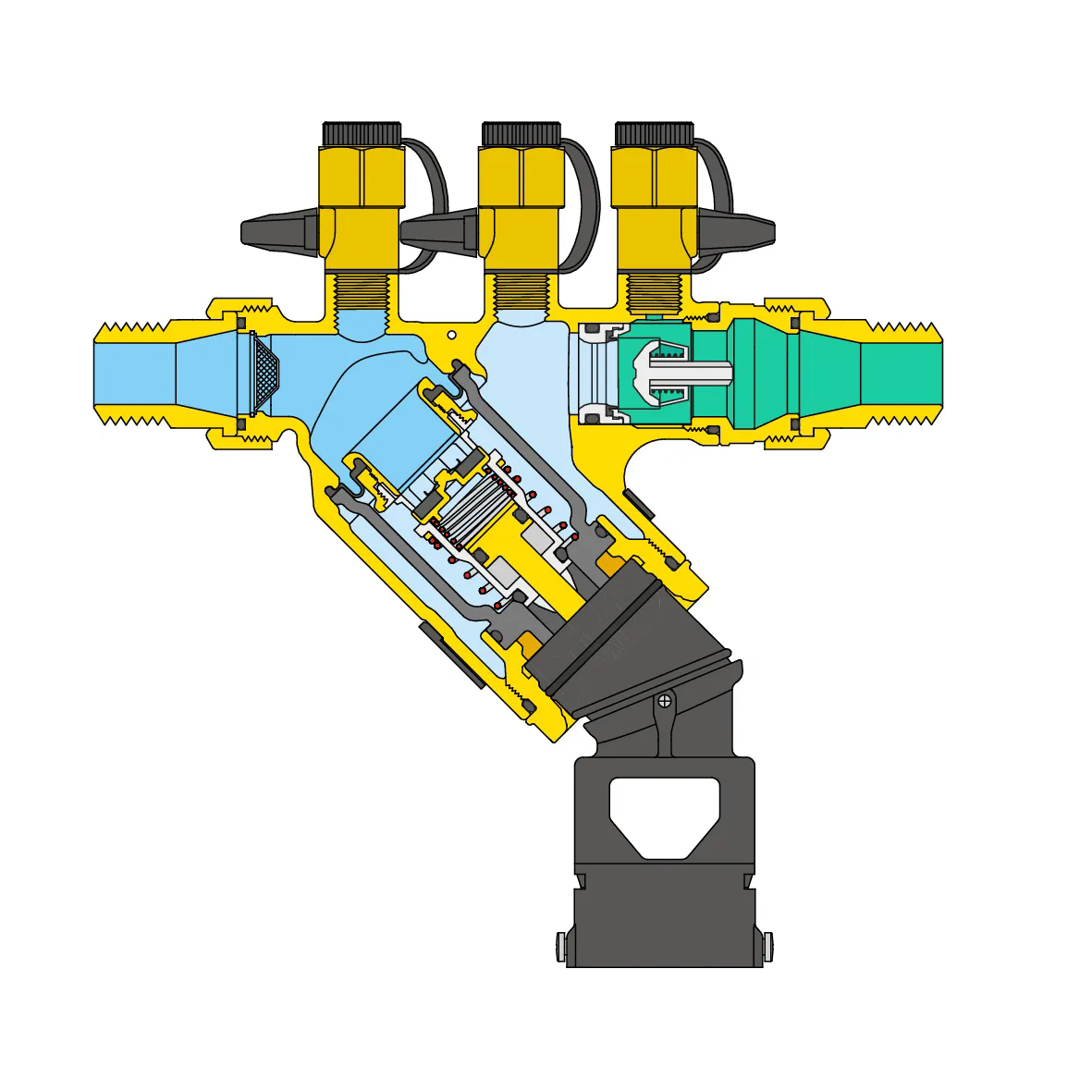

BA型回流防止器。
多功能异型。
水平或垂直安装。
进水带过滤网。

EN 12729认证。

技术数据

平均温度范围: 5–65 °C

额定压力: PN 10

阀体：防脱锌铜合金DR

认证

下载

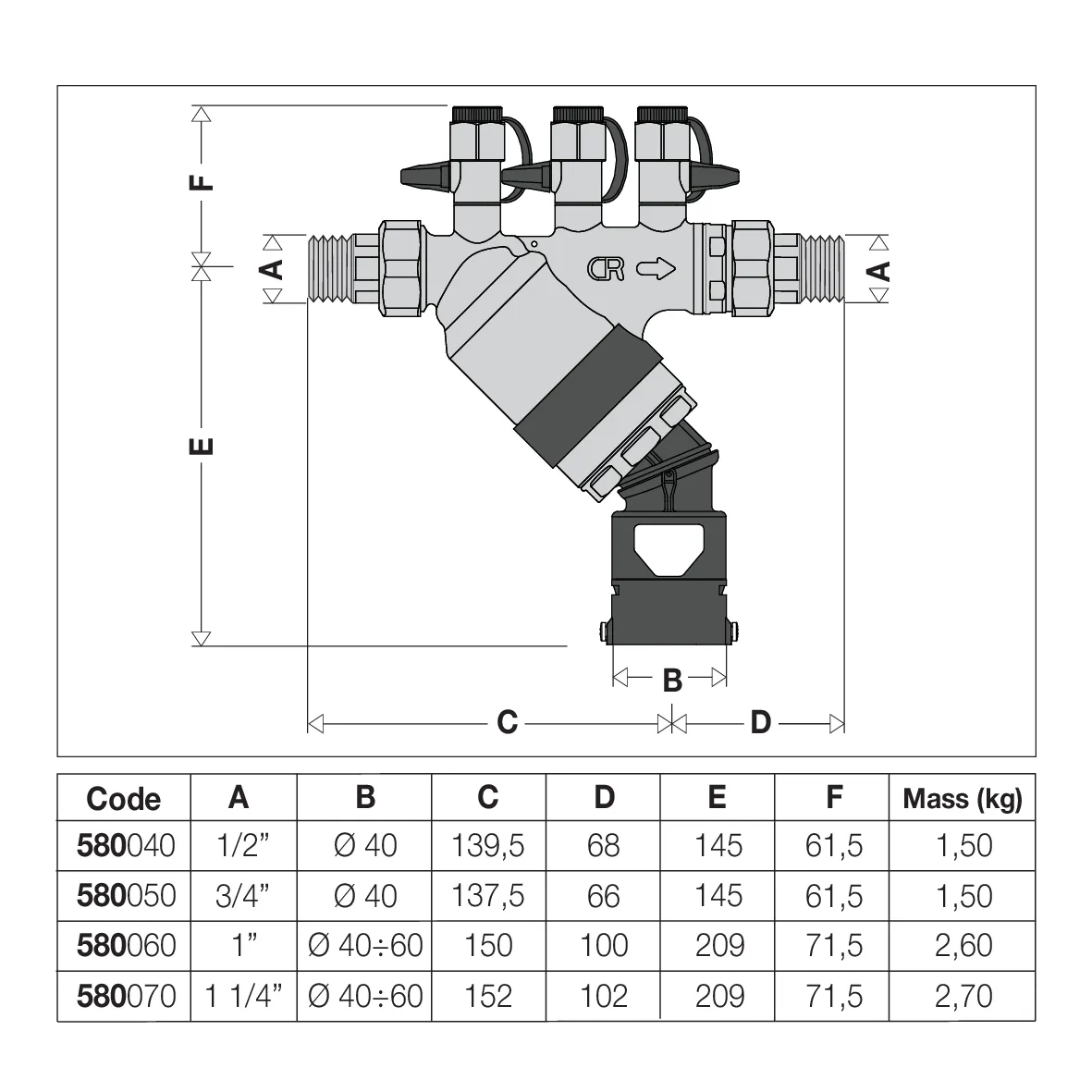

图纸和规范

编号	口径	备注	DN
580004	R 1/2" (EN 10226-1) M 活接	-	DN 15 (阀体)

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251113/580004(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251113/580004(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251113/580004(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251113/580004(stp).stp bim 产品概述卡莱菲，580004。BA型回流防止器。多功能异型。水平或垂直安装。进水带过滤网。EN 12729认证。口径: R 1/2" (EN 10226-1) M，活接。平均温度范围: 5–65 °C。额定压力: PN 10。DN: DN 15 (阀体)。阀体：防脱锌铜合金DR。
580040	R 1/2" (EN 10226-1) M 活接	阀芯 DN 20	DN 15 (阀体)

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251113/580040(DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251113/580040(DXF).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251113/580040(IGS).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251113/580040(STP).stp bim 产品概述卡莱菲，580040。BA型回流防止器。多功能异型。水平或垂直安装。进水带过滤网。EN 12729认证。口径:R 1/2" (EN 10226-1) M，活接。平均温度范围: 5–65 °C。额定压力: PN 10。DN: DN 15 (阀体)。阀体：防脱锌铜合金DR。
580050	R 3/4" (EN 10226-1) M 活接	-	DN 20 (阀体)

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251113/580050(DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251113/580050(DXF).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251113/580050(IGS).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251113/580050(STP).stp bim 产品概述卡莱菲，580050。BA型回流防止器。多功能异型。水平或垂直安装。进水带过滤网。EN 12729认证。口径:R 3/4" (EN 10226-1) M，活接。平均温度范围: 5–65 °C。额定压力: PN 10。DN: DN 20 (阀体)。阀体：防脱锌铜合金DR。
580060	R 1" (EN 10226-1) M 活接	-	DN 25 (阀体)

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251113/580060(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251113/580060(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251113/580060(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251113/580060(stp).stp bim 产品概述卡莱菲，580060。BA型回流防止器。多功能异型。水平或垂直安装。进水带过滤网。EN 12729认证。口径:R 1" (EN 10226-1) M，活接。平均温度范围: 5–65 °C。额定压力: PN 10。DN: DN 25 (阀体)。阀体：防脱锌铜合金DR。
580070	R 1 1/4" (EN 10226-1) M 活接	-	DN 32 (阀体)
