324型

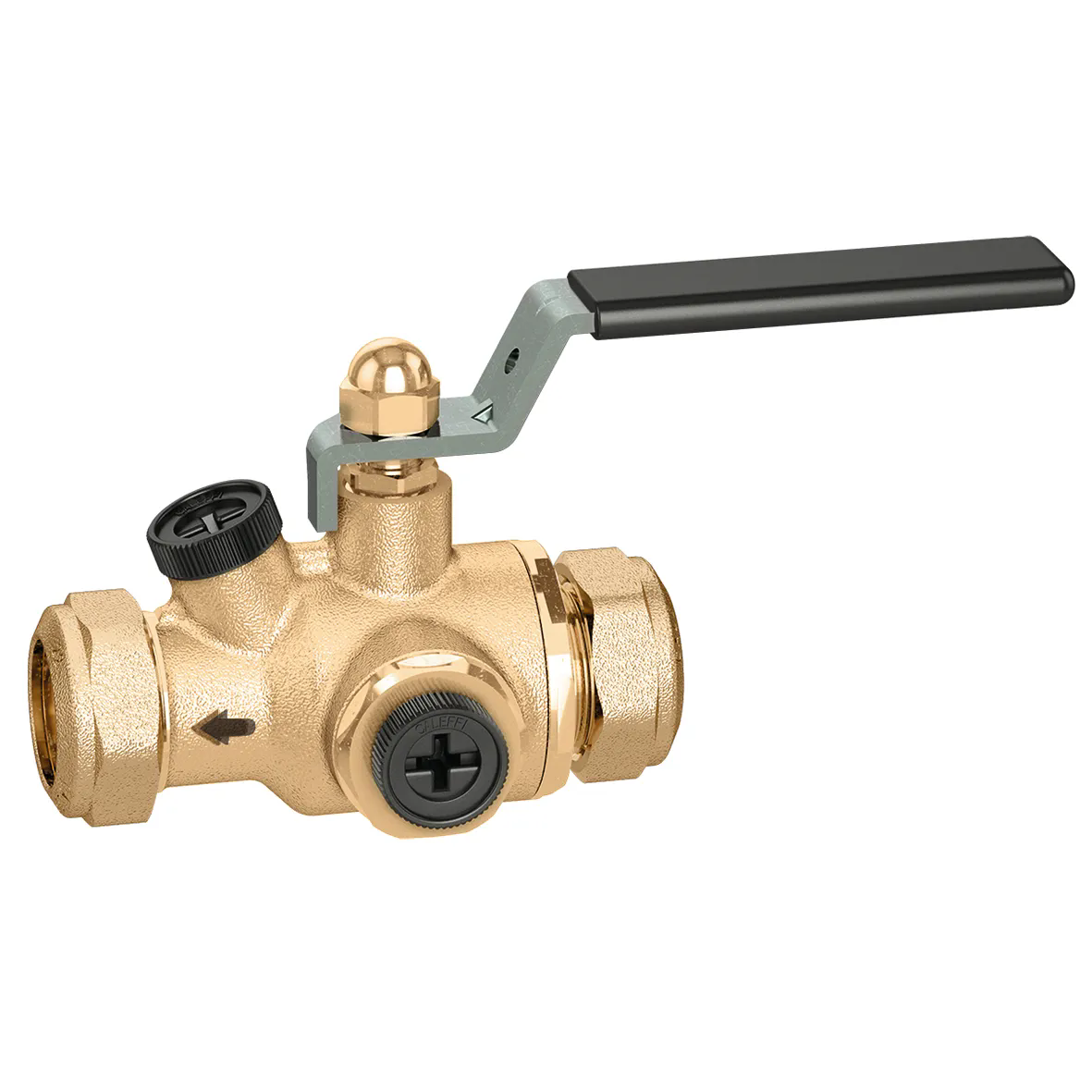

EA型一体式止回球阀。

Go to

下载图片

产品描述

EA型一体式止回球阀。
上游带压力检测口。
阀芯可更换。

EN 13959 和 EN 13828认证。

专利申请中

技术数据

耐压: 10 bar

止回阀最低开启压力: 0.5 kPa

平均温度范围: 5–65 °C

适用材质：饮用水

阀体: 低铅防脱锌铜合金 DR "low lead"

认证

下载

图纸和规范

编号	口径	DN
324110	Ø 15	DN 20 (阀体)

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/324110(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/324110(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/324110(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/324110(stp).stp bim 产品概述卡莱菲，324110。EA型一体式止回球阀。上游带压力检测口。阀芯可更换。EN 13959 和 EN 13828认证。口径: Ø 15。耐压: 10 bar。止回阀最低开启压力: 0.5 kPa。平均温度范围: 5–65 °C。适用材质：饮用水。DN: DN 20 (阀体)。阀体: 低铅防脱锌铜合金 DR "low lead"。
324120	Ø 22	DN 20 (阀体)

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/324120(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/324120(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/324120(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/324120(stp).stp bim 产品概述卡莱菲，324120。EA型一体式止回球阀。上游带压力检测口。阀芯可更换。EN 13959 和 EN 13828认证。口径: Ø 22。耐压: 10 bar。止回阀最低开启压力: 0.5 kPa。平均温度范围: 5–65 °C。适用材质：饮用水。DN: DN 20 (阀体)。阀体: 低铅防脱锌铜合金 DR "low lead"。
