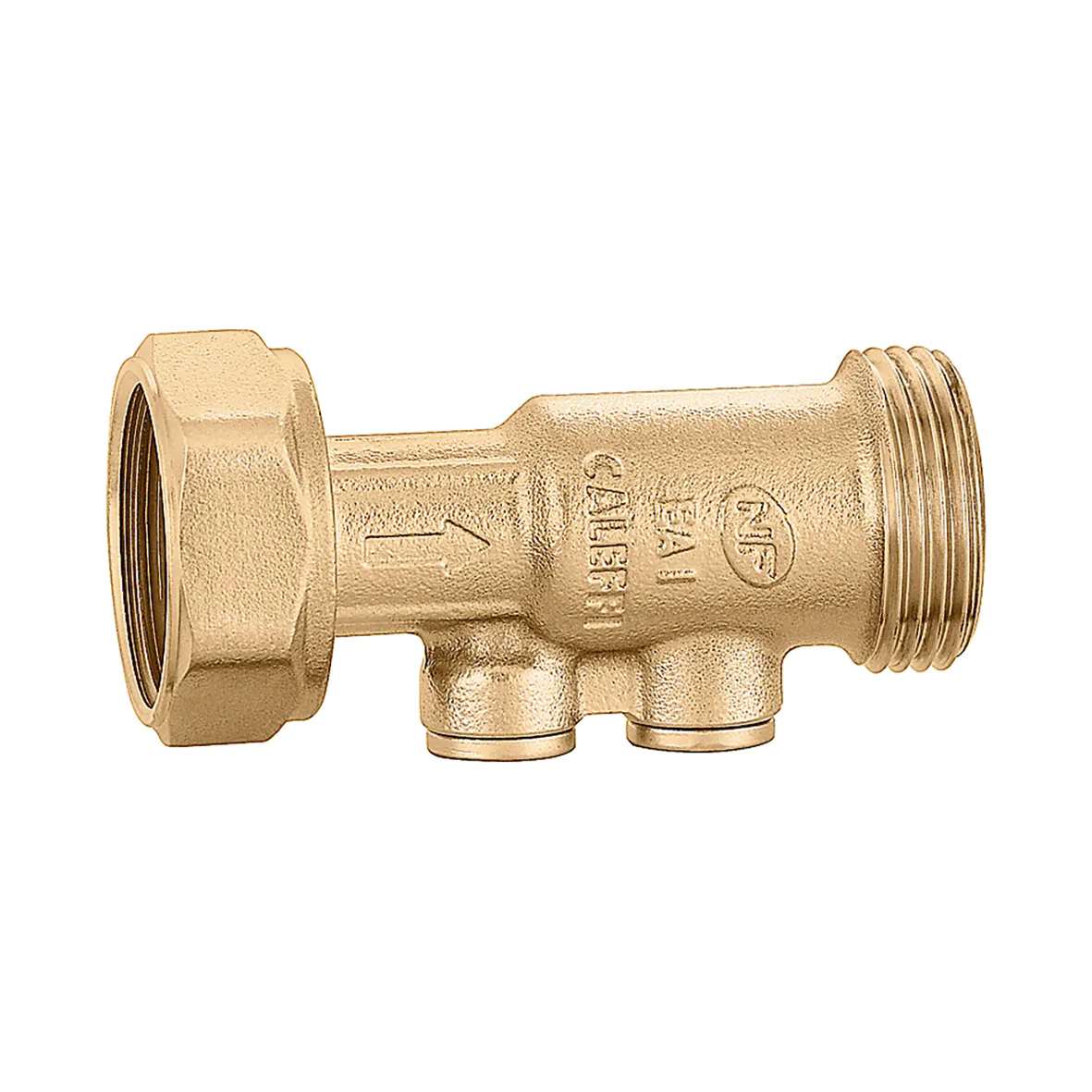

3046型

紧凑型止回阀，活接内螺-外螺连接。

Go to

下载图片

产品描述

EA小型可检测型止回阀。
内螺活接-外螺。

EN 13959认证。

技术数据

耐压: 10 bar

平均温度范围: 5–65 °C

阀体：黄铜

认证

下载

图纸和规范

编号	入水接口	出水接口	DN
304601	G 3/4" (ISO 228-1) F 套筒	G 3/4" A (ISO 228-1) M	DN 15 (止回阀)

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304601(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304601(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304601(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304601(stp).stp bim 产品概述卡莱菲，304601。EA小型可检测型止回阀。内螺活接-外螺。EN 13959认证。入水接口: G 3/4" (ISO 228-1) F，套筒。出水接口: G 3/4" A (ISO 228-1) M。耐压: 10 bar。平均温度范围: 5–65 °C。DN: DN 15 (止回阀)。阀体：黄铜。
