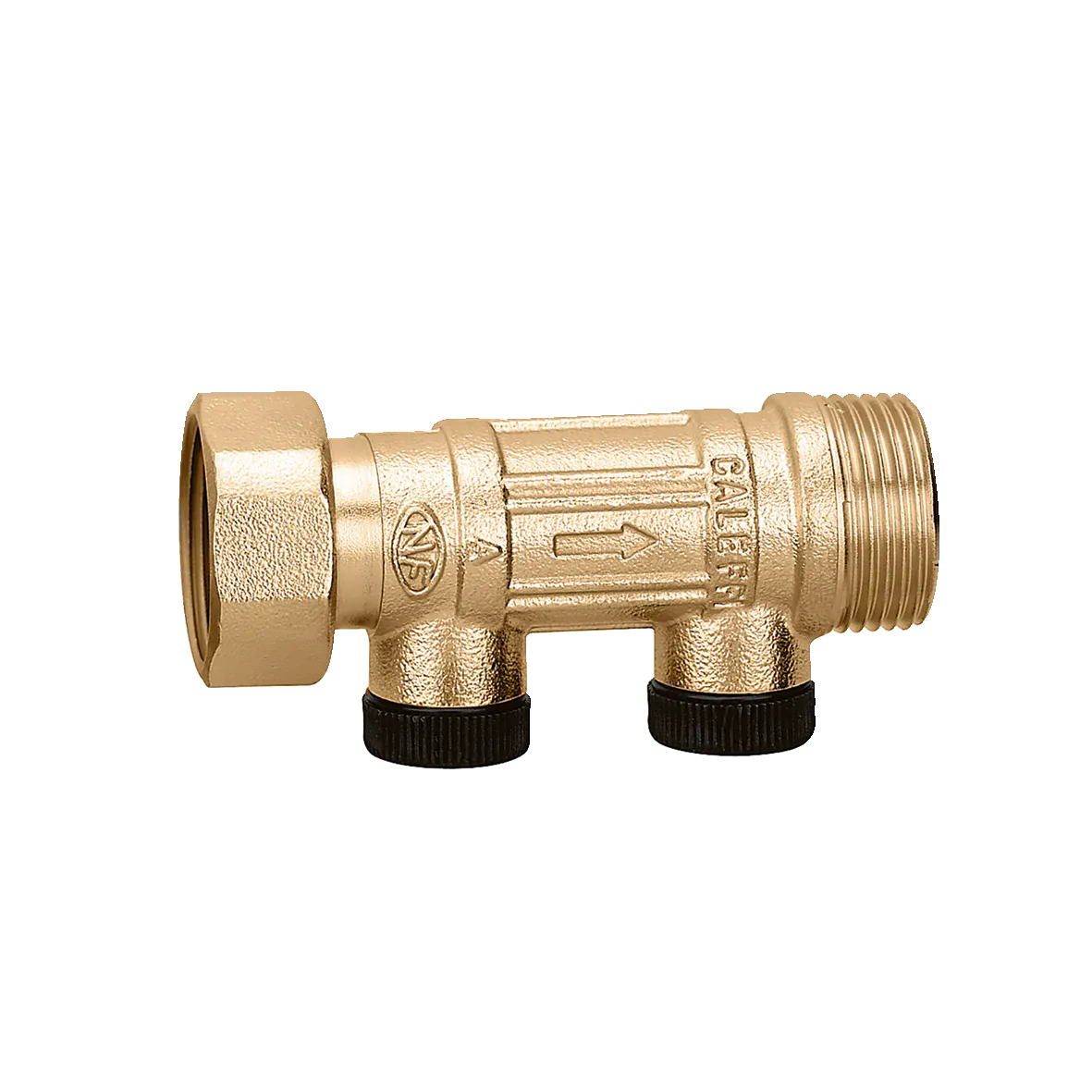

3046型

止回阀，活接内螺-外螺连接。

Go to

下载图片

产品描述

EA可检测型止回阀。
备注 (*): 没有 NF 和 SVGW 认证。

EN 13959认证。

技术数据

耐压: 10 bar

平均温度范围: 5–65 °C

阀体：黄铜

认证

下载

图纸和规范

编号	入水接口	出水接口	备注
304640	G 3/4" (ISO 228-1) F 套筒	G 3/4" A (ISO 228-1) M	-
DN DN 15 (check valve)
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304640(DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304640(DXF).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304640(IGS).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304640(STP).stp bim 产品概述卡莱菲，304640。EA可检测型止回阀。备注 (*): 没有 NF 和 SVGW 认证。EN 13959认证。入水接口: G 3/4" (ISO 228-1) F，套筒。出水接口: G 3/4" A (ISO 228-1) M。耐压：10 bar。平均温度范围: 5–65 °C。DN: DN 15 (止回阀)。阀体：黄铜。
304650	G 1" (ISO 228-1) F 套筒	G 1" A (ISO 228-1) M	-
DN DN 20 (止回阀)
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304650(DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304650(DXF).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304650(IGS).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304650(STP).stp bim 产品概述卡莱菲，304650。EA可检测型止回阀。备注 (*): 没有 NF 和 SVGW 认证。EN 13959认证。入水接口: G 1" (ISO 228-1) F，套筒。出水接口: G 1" A (ISO 228-1) M。耐压：10 bar。平均温度范围: 5–65 °C。DN: DN 20 (止回阀)。阀体：黄铜。
304660	G 1 1/4" (ISO 228-1) F 套筒	G 1 1/4" A (ISO 228-1) M	(*)
DN DN 25 (止回阀)
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304660(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304660(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304660(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304660(stp).stp bim 产品概述卡莱菲，304660。EA可检测型止回阀。备注 (*): 没有 NF 和 SVGW 认证。EN 13959认证。入水接口: G 1 1/4" (ISO 228-1) F，套筒。出水接口: G 1 1/4" A (ISO 228-1) M。耐压：10 bar。平均温度范围: 5–65 °C。DN: DN 25 (止回阀)。阀体：黄铜。
304670	G 1 1/2" (ISO 228-1) F 套筒	G 1 1/2" A (ISO 228-1) M	(*)
DN DN 32 (止回阀)
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304670(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304670(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304670(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304670(stp).stp bim 产品概述卡莱菲，304670。EA可检测型止回阀。备注 (*): 没有 NF 和 SVGW 认证。EN 13959认证。入水接口: G 1 1/2" (ISO 228-1) F，套筒。出水接口: G 1 1/2" A (ISO 228-1) M。耐压：10 bar。平均温度范围: 5–65 °C。DN: DN 32 (止回阀)。阀体：黄铜。
304680	G 2" (ISO 228-1) F 套筒	G 2" A (ISO 228-1) M	(*)
DN DN 40 (止回阀)
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304680(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304680(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304680(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304680(stp).stp bim 产品概述卡莱菲，304680。EA可检测型止回阀。备注 (*): 没有 NF 和 SVGW 认证。EN 13959认证。入水接口: G 2" (ISO 228-1) F，套筒。出水接口: G 2" A (ISO 228-1) M。耐压：10 bar。平均温度范围: 5–65 °C。DN: DN 40 (止回阀)。阀体：黄铜。
