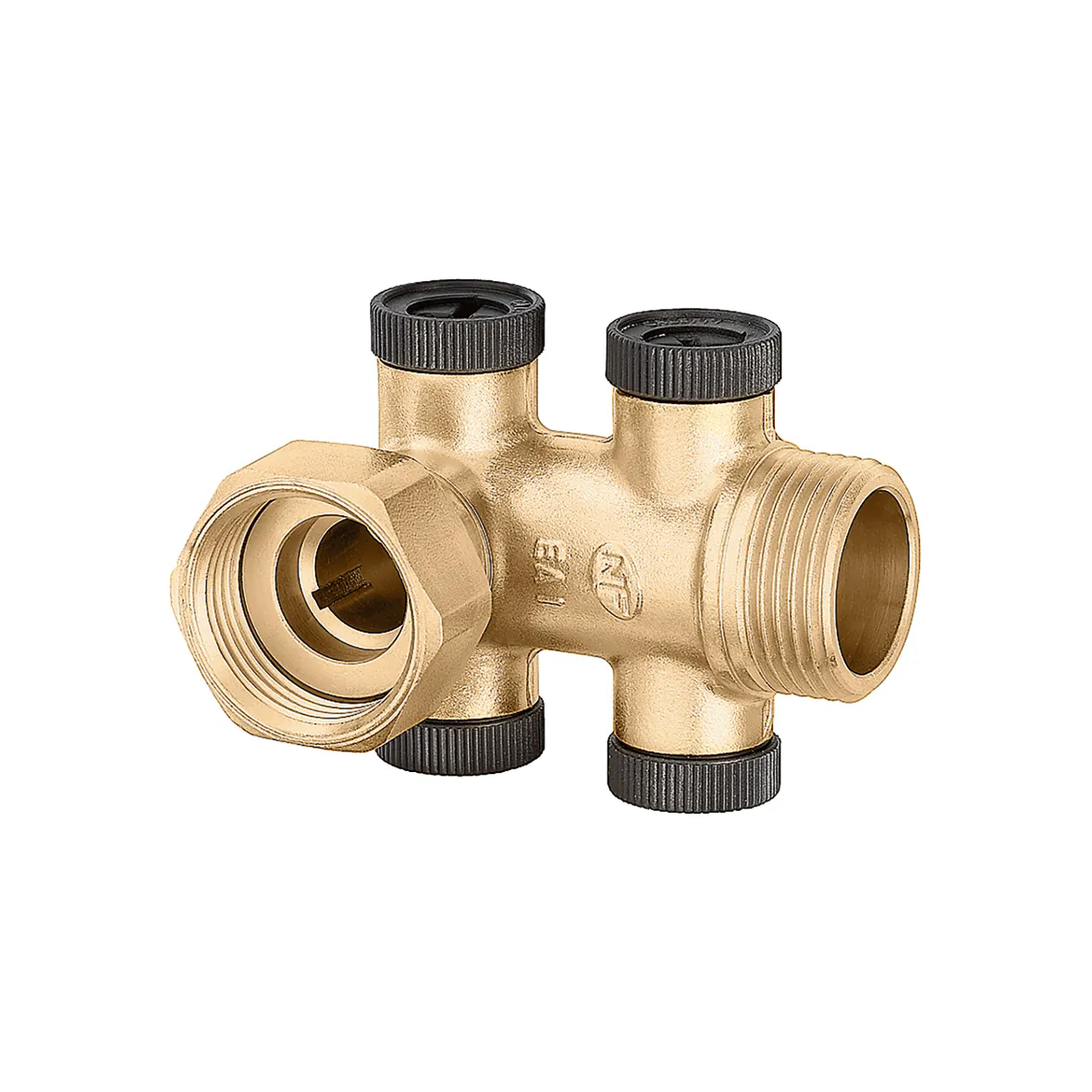

3046型

止回阀，活接内螺-角形外螺连接。

Go to

下载图片

产品描述

EA可检测型止回球阀。
内螺活接-外螺。

EN 13959认证。

技术数据

耐压: 10 bar

平均温度范围: 5–65 °C

阀体：黄铜

认证

下载

图纸和规范

编号	入水接口	出水接口	DN
304644	G 3/4" (ISO 228-1) F 套筒	G 3/4" A (ISO 228-1) M	DN 15 (止回阀)

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304644(DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304644(DXF).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304644(IGS).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304644(STP).stp bim 产品概述卡莱菲，304644。EA可检测型止回球阀。内螺活接-外螺。EN 13959认证。入水接口: G 3/4" (ISO 228-1) F, 套筒，端面密封。出水接口: G 3/4" A (ISO 228-1) M。耐压: 10 bar。平均温度: 5–65 °C。DN: DN 15 (止回阀)。阀体：黄铜。
304654	G 1" (ISO 228-1) F 套筒	G 1" A (ISO 228-1) M	DN 20 (止回阀)

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304654(DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304654(DXF).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304654(IGS).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251114/304654(STP).stp bim 产品概述卡莱菲，304654。EA可检测型止回球阀。内螺活接-外螺。EN 13959认证。入水接口: G 1" (ISO 228-1) F，套筒，端面密封。出水接口: G 1" (ISO 228-1) F。耐压: 10 bar。平均温度: 5–65 °C。DN: DN 20 (止回阀)。阀体：黄铜。
