可抽取式一体阀芯的可视调节型减压阀。
pdf
图纸和规范
| 编号 | 口径 | 备注 |
|---|---|---|
| 535140 | R 1/2" (EN 10226-1) M 活接 | 带1/4” F压力表接口 |
|
|
|
|
| 535150 | R 3/4" (EN 10226-1) M 活接 | 带1/4” F压力表接口 |
|
|
|
|
|
3D models
产品概述
卡莱菲，535150。可视调节型减压阀。可抽取式一体阀芯。带预调节显示器。带透明外壳的不锈钢过滤网。EN 1567认证。口径: R 3/4" (EN 10226-1) M，活接。耐压: 25 bar。可调温度范围: 2–40 °C。 出水可调压力: 1–6 bar。过滤网眼直径 ⌀: 0.28 mm。材质：黄铜。
|
||
| 535160 | R 1" (EN 10226-1) M 活接 | 带1/4” F 压力表接口 |
|
|
|
|
|
3D models
产品概述
卡莱菲，535160。可视调节型减压阀。可抽取式一体阀芯。带预调节显示器。带透明外壳的不锈钢过滤网。EN 1567认证。口径: R 1" (EN 10226-1) M，活接。耐压: 25 bar。可调温度范围: 2–40 °C。 出水可调压力: 1–6 bar。过滤网眼直径 ⌀: 0.28 mm。材质：黄铜。
|
||
| 535141 | R 1/2" (EN 10226-1) M 活接 | 带不锈钢压力表，0–10 bar |
|
|
|
|
|
3D models
产品概述
卡莱菲，535141。可视调节型减压阀。可抽取式一体阀芯。带预调节显示器。带透明外壳的不锈钢过滤网。EN 1567认证。口径: R 1/2" (EN 10226-1) M，活接。耐压: 25 bar。可调温度范围: 2–40 °C。 出水可调压力: 1–6 bar。过滤网眼直径 ⌀: 0.28 mm。材质：黄铜。
|
||

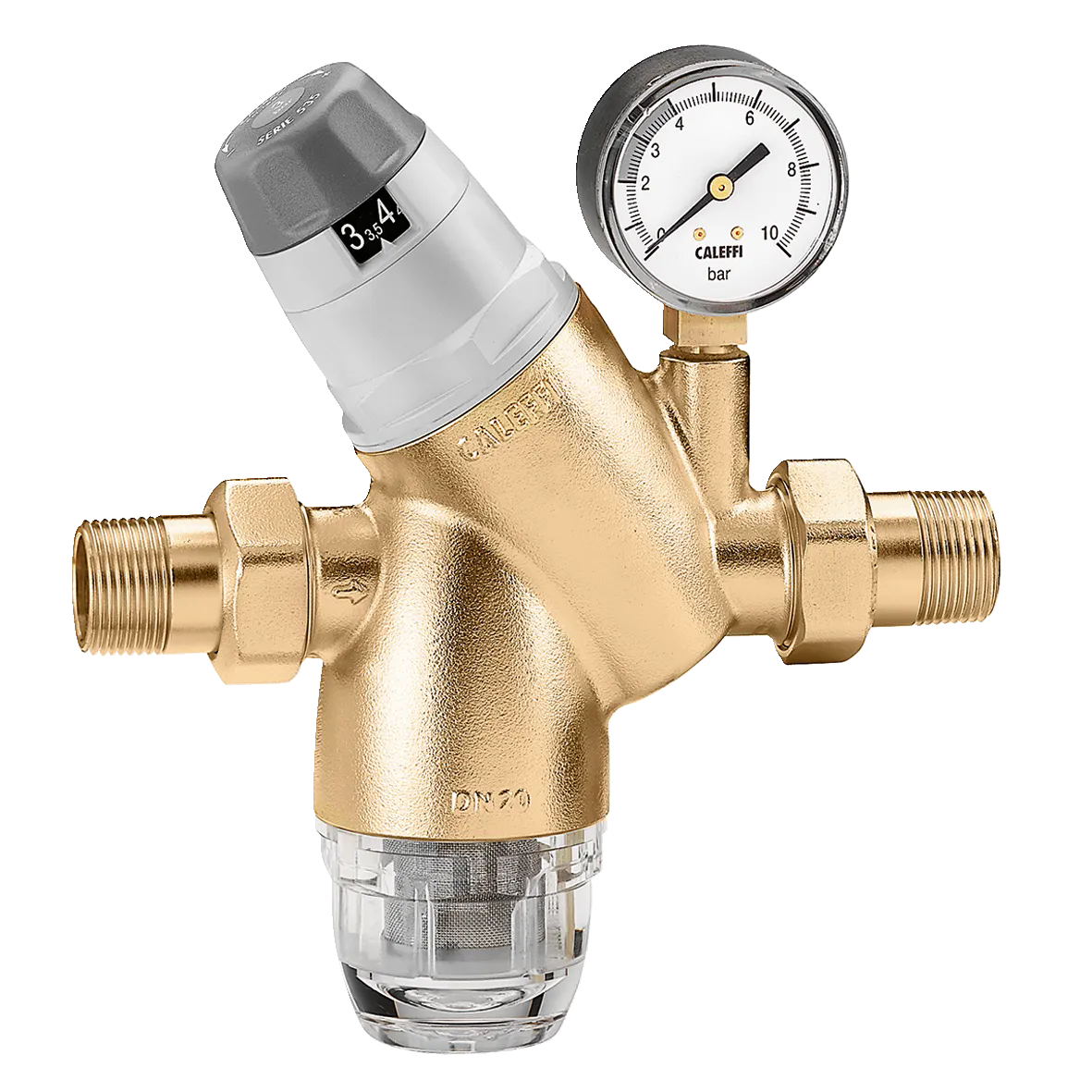

| 535151 | R 3/4" (EN 10226-1) M 活接 | 带不锈钢压力表，0–10 bar |
|
|
|
|
|
3D models
产品概述
卡莱菲，535151。可视调节型减压阀。可抽取式一体阀芯。带预调节显示器。带透明外壳的不锈钢过滤网。EN 1567认证。口径: R 3/4" (EN 10226-1) M，活接。耐压: 25 bar。可调温度范围: 2–40 °C。 出水可调压力: 1–6 bar。过滤网眼直径 ⌀: 0.28 mm。材质：黄铜。
|
||
| 535161 | R 1" (EN 10226-1) M 活接 | 带不锈钢压力表，0–10 bar |
|
|
|
|
