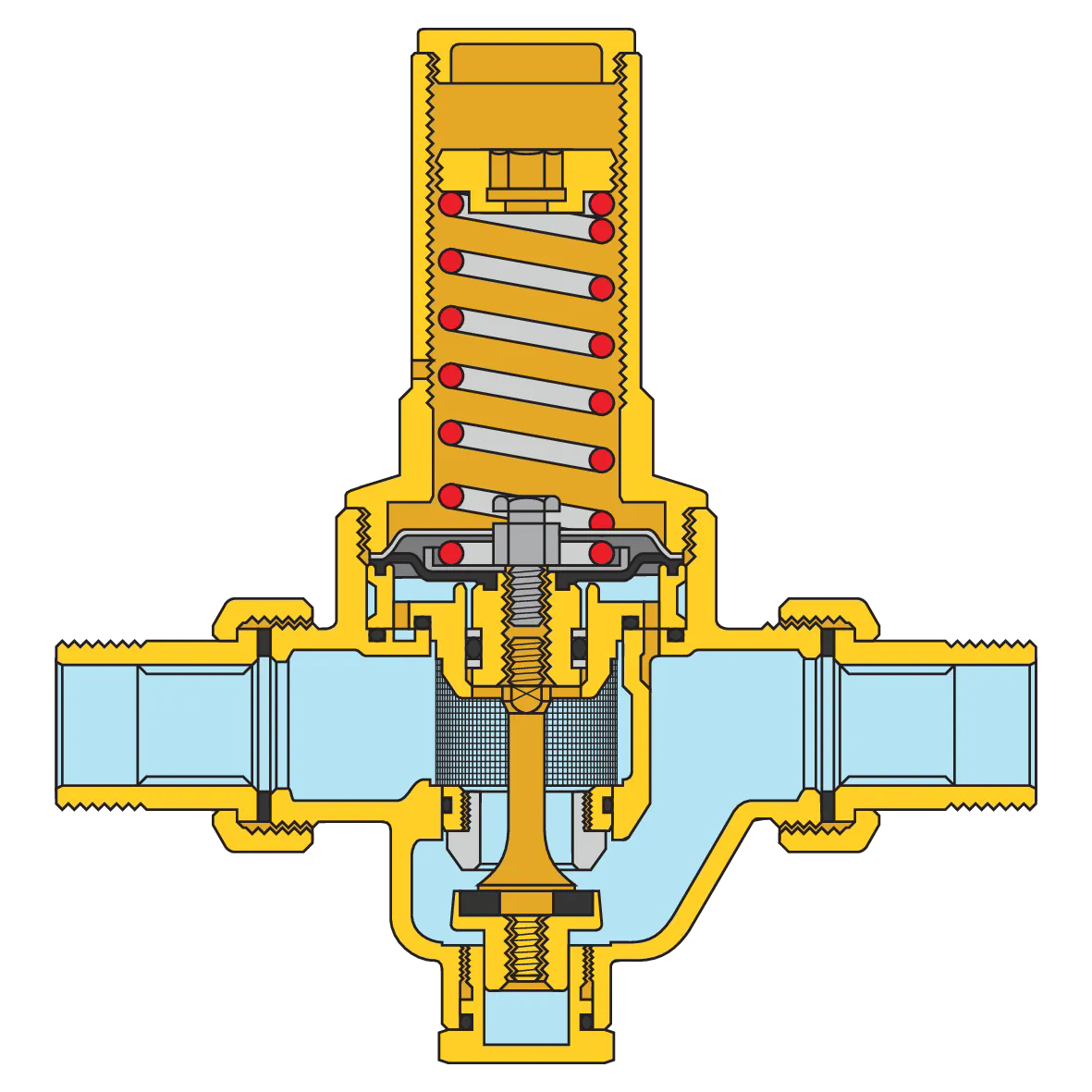

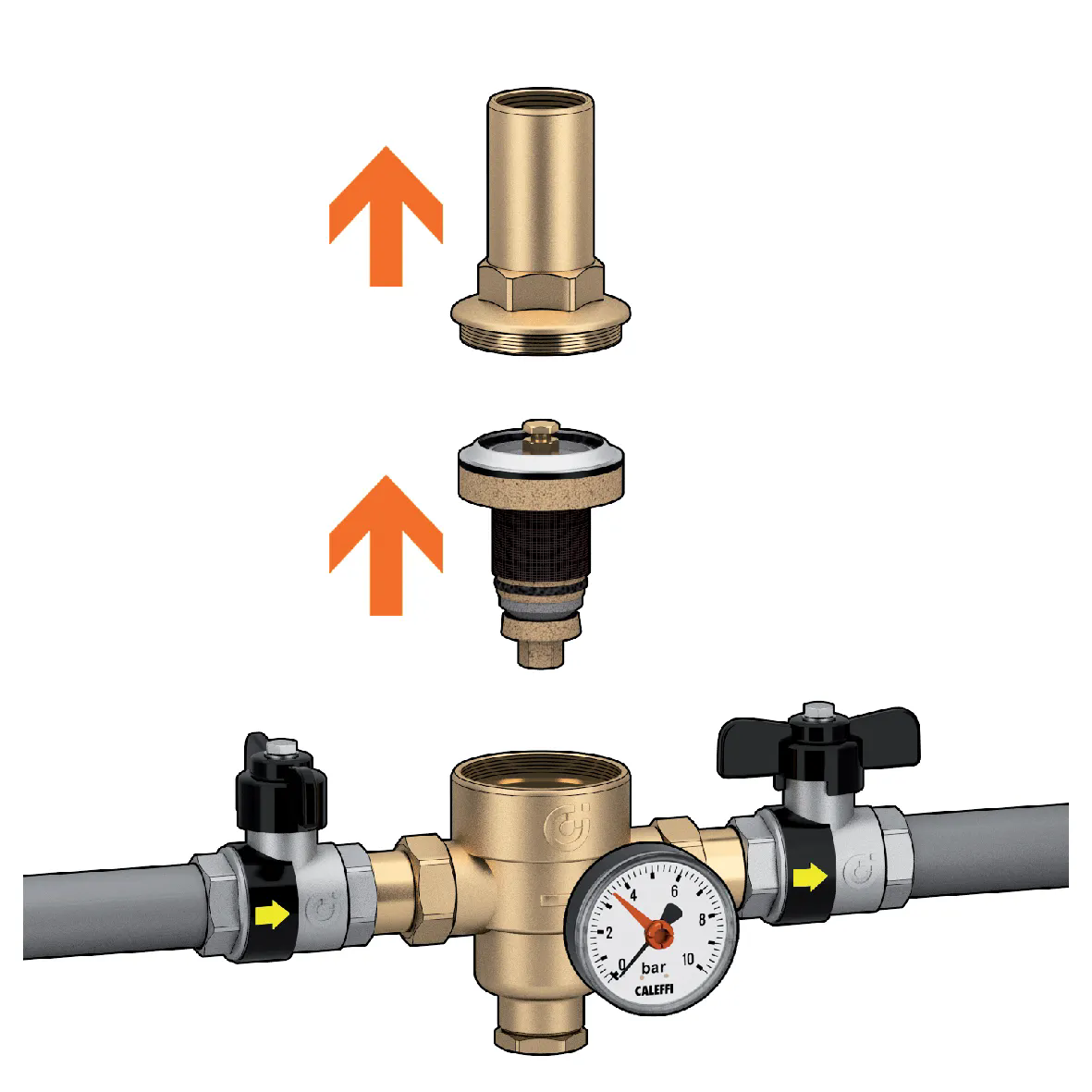

减压阀。阀芯可抽取可更换。
pdf
图纸和规范
| 编号 | 口径 | 备注 |
|---|---|---|
| 536040 | R 1/2" (EN 10226-1) M 活接 | 带1/4” F压力表连接 |
|
|
|
|
| 536050 | R 3/4" (EN 10226-1) M 活接 | 带1/4” F压力表连接 |
|
|
|
|
| 536060 | R 1" (EN 10226-1) M 活接 | 带1/4” F压力表连接 |
|
|
|
|
| 536070 | R 1 1/4" (EN 10226-1) M 活接 | 带1/4” F压力表连接 |
|
|
|
|
| 536080 | R 1 1/2" (EN 10226-1) M 活接 | 带 1/4” F压力表连接 |
|
|
|
|
| 536041 | R 1/2" (EN 10226-1) M 活接 | 带压力表 0–10 bar |
|
|
|
|
| 536051 | R 3/4" (EN 10226-1) M 活接 | 带压力表 0–10 bar |
|
|
|
|
| 536061 | R 1" (EN 10226-1) M 活接 | 带压力表 0–10 bar |
|
|
|
|
|
2D drawings
 dwg
分享
下载
 dxf
分享
下载
3D models
产品概述

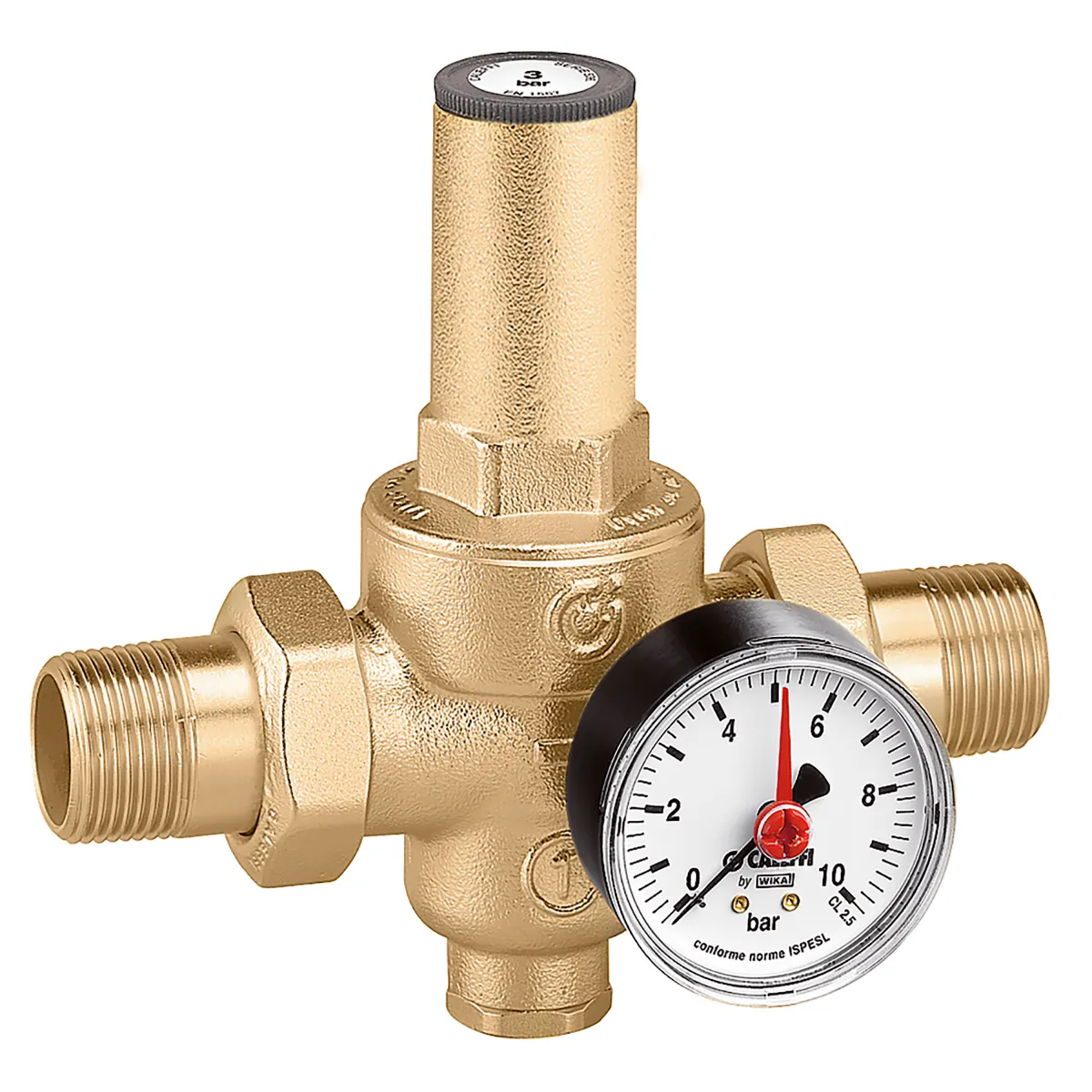

卡莱菲，536061。减压阀。阀芯可抽取可更换。EN 1567认证。口径: R 1" (EN 10226-1) M，活接。耐压: 25 bar。可调温度范围: 2–80 °C。出水可调压力: 0.5–6 bar。阀体：防脱锌铜合金 DR。
|
||
| 536071 | R 1 1/4" (EN 10226-1) M 活接 | 带压力表 0–10 bar |
|
|
|
|
|
2D drawings
dwg
分享
下载
dxf
分享
下载
3D models
产品概述
卡莱菲，536071。减压阀。阀芯可抽取可更换。EN 1567认证。口径: R 1 1/4" (EN 10226-1) M，活接。耐压: 25 bar。可调温度范围: 2–80 °C。出水可调压力: 0.5–6 bar。阀体：防脱锌铜合金 DR。
|
||
| 536081 | R 1 1/2" (EN 10226-1) M 活接 | 带压力表 0–10 bar |
|
|
|
|
|
2D drawings
dwg
分享
下载
dxf
分享
下载
3D models
产品概述
卡莱菲，536081。减压阀。阀芯可抽取可更换。EN 1567认证。口径: R 1 1/2" (EN 10226-1) M，活接。耐压: 25 bar。可调温度范围: 2–80 °C。出水可调压力: 0.5–6 bar。阀体：防脱锌铜合金 DR。
|
||
