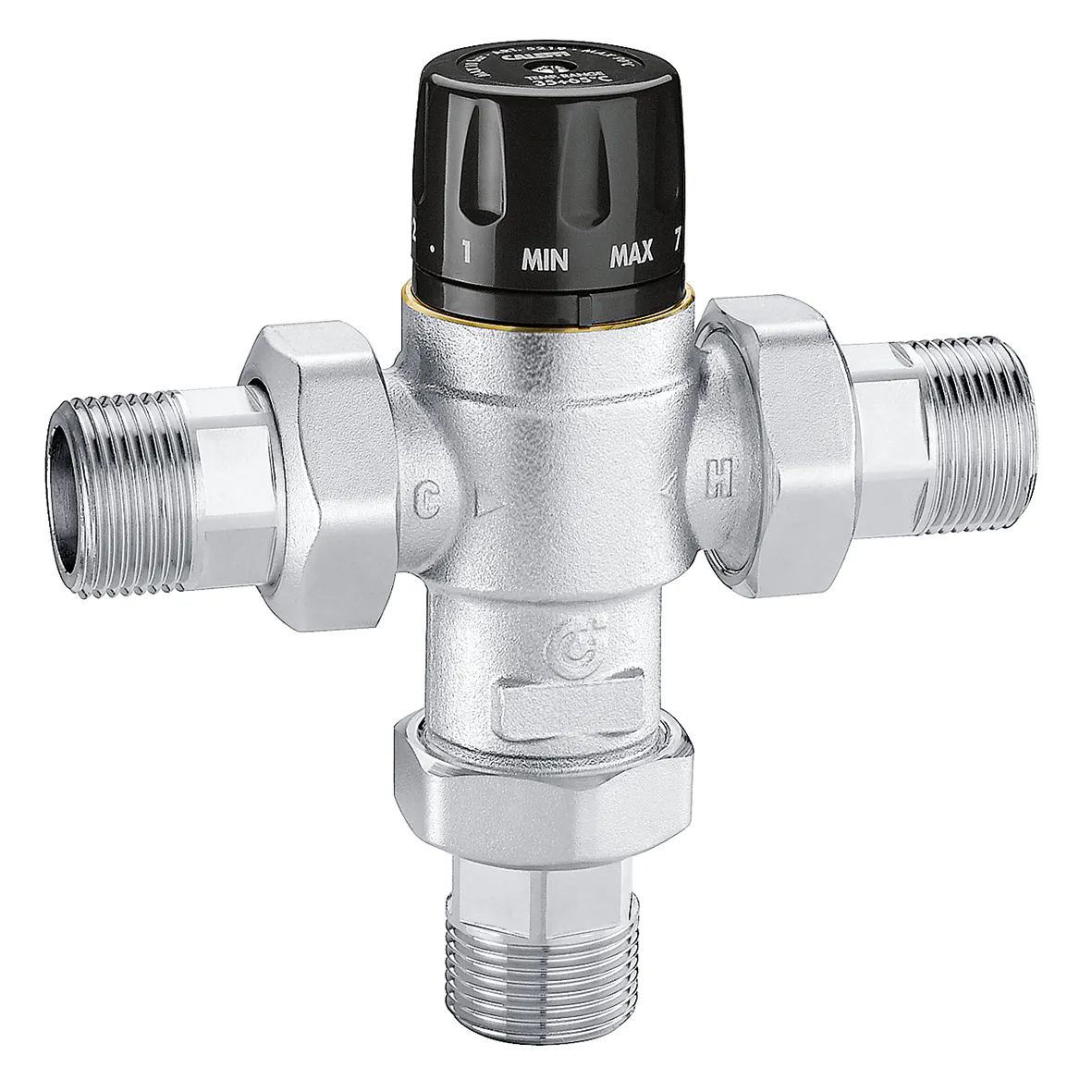

5219型

热源端可调式恒温混合阀。

Go to

下载图片

产品描述

可调式恒温混合阀。

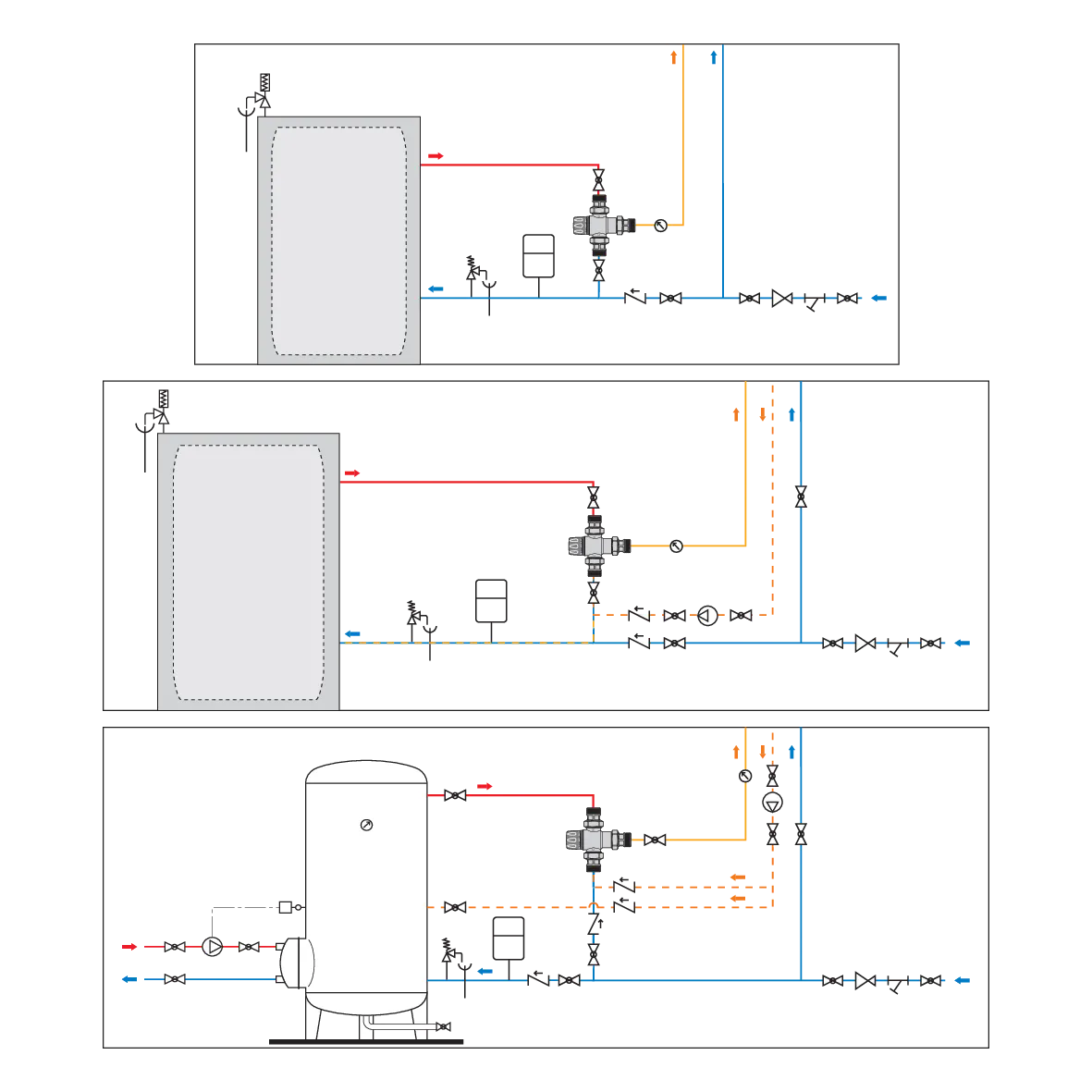

适合于锅炉出水端使用。
防执冲击功能。
专利产品。

技术数据

耐压: 10 bar

平均温度范围: 2–90 °C

饰面: 镀镍

阀体: 低铅防脱锌铜合金 DR "low lead"

认证

下载

图纸和规范

编号	口径	备注	可调温度范围
521934	G 1/2" A (ISO 228-1) M 活接	-	35–65 °C
Kv 1.5 m³/h
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521934(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521934(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521934(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521934(stp).stp bim 产品概述卡莱菲，521934。可调式恒温混合阀。适合于锅炉出水端使用。防执冲击功能。口径: G 1/2" A (ISO 228-1) M，活接。耐压: 10 bar。平均温度范围: 2–90 °C。可调温度范围: 35–65 °C。饰面: 镀镍。Kv: 1.5 m³/h。阀体: 低铅防脱锌铜合金 DR "low lead"。
521935	G 3/4" A (ISO 228-1) M 活接	-	35–65 °C
Kv 1.7 m³/h
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521935(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521935(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521935(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521935(stp).stp bim 产品概述卡莱菲，521935。可调式恒温混合阀。适合于锅炉出水端使用。防执冲击功能。口径: G 3/4" A (ISO 228-1) M，活接。耐压: 10 bar。平均温度范围: 2–90 °C。可调温度范围: 35–65 °C。饰面: 镀镍。Kv: 1.7 m³/h。阀体: 低铅防脱锌铜合金 DR "low lead"。
521936	G 1" A (ISO 228-1) M 活接	-	35–65 °C
Kv 3.0 m³/h
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521936(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521936(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521936(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521936(stp).stp bim 产品概述卡莱菲，521936。可调式恒温混合阀。适合于锅炉出水端使用。防执冲击功能。口径: G 1" A (ISO 228-1) M，活接。耐压: 10 bar。平均温度范围: 2–90 °C。可调温度范围: 35–65 °C。饰面: 镀镍。Kv: 3.0 m³/h。阀体: 低铅防脱锌铜合金 DR "low lead"。
521914	G 1/2" A (ISO 228-1) M	带止回阀及过滤网	35–65 °C
Kv 1.5 m³/h
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521914(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521914(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521914(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521914(stp).stp bim 产品概述卡莱菲，521914。可调式恒温混合阀。适合于锅炉出水端使用。防执冲击功能。口径: G 1/2" A (ISO 228-1) M，活接。耐压: 10 bar。平均温度范围: 2–90 °C。可调温度范围: 35–65 °C。饰面: 镀镍。Kv: 1.5 m³/h。阀体: 低铅防脱锌铜合金 DR "low lead"。
521915	G 3/4" A (ISO 228-1) M	带止回阀及过滤网	35–65 °C
Kv 1.7 m³/h
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521915(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521915(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521915(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521915(stp).stp bim 产品概述卡莱菲，521915。可调式恒温混合阀。适合于锅炉出水端使用。防执冲击功能。口径: G 3/4" A (ISO 228-1) M，活接。耐压: 10 bar。平均温度范围: 2–90 °C。可调温度范围: 35–65 °C。饰面: 镀镍。Kv: 1.7 m³/h。阀体: 低铅防脱锌铜合金 DR "low lead"。
521916	G 1" A (ISO 228-1) M	带止回阀及过滤网	35–65 °C
Kv 3 m³/h
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521916(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521916(dxf).dxf pdf 下载 3D models bim 产品概述卡莱菲，521916。可调式恒温混合阀。适合于锅炉出水端使用。防执冲击功能。口径: G 1" A (ISO 228-1) M，活接。耐压: 10 bar。平均温度范围: 2–90 °C。可调温度范围: 35–65 °C。饰面: 镀镍。Kv: 3 m³/h。阀体: 低铅防脱锌铜合金 DR "low lead"。
