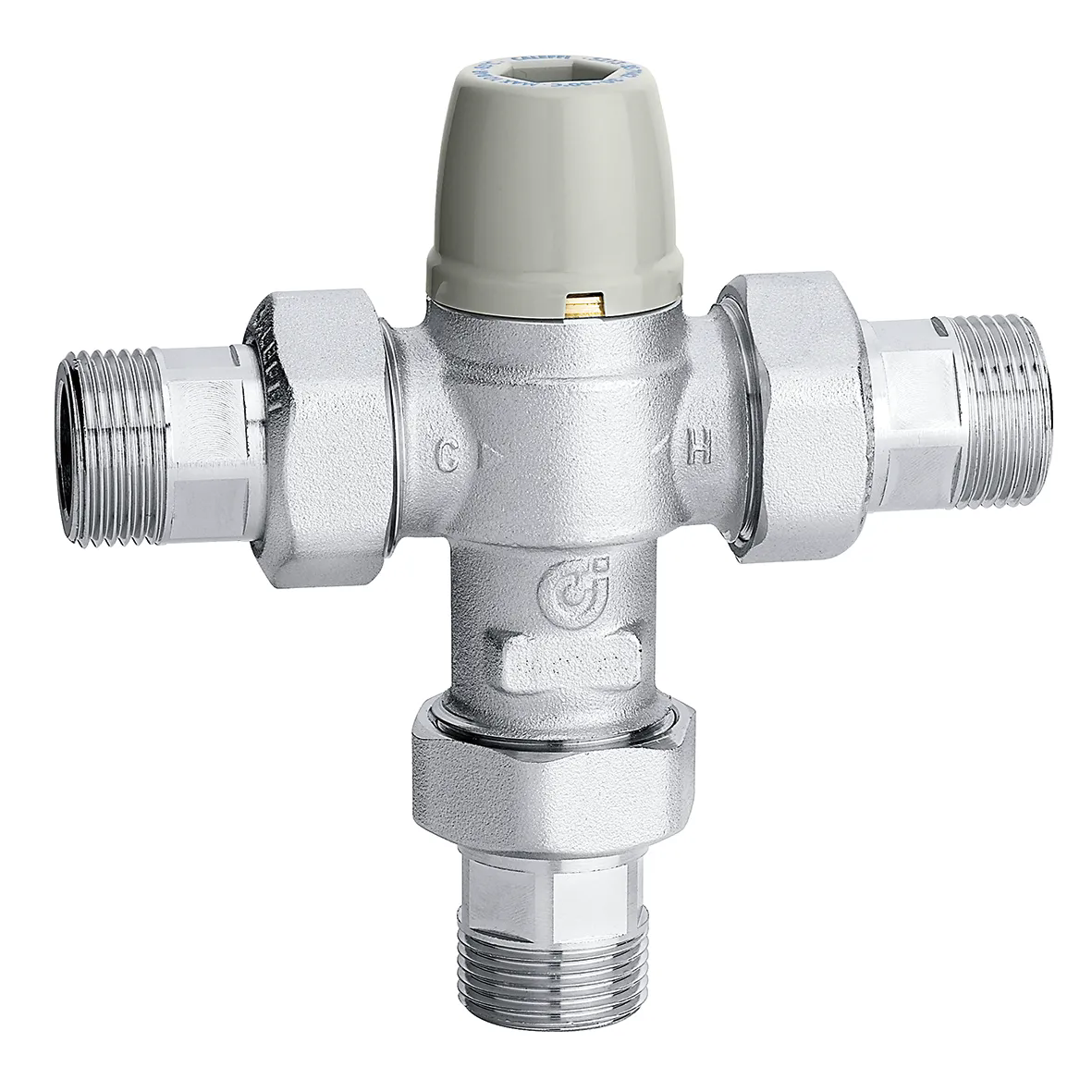

5213型

防烫型恒温混合阀。带止回阀及过滤网。

Go to

下载图片

产品描述

防烫型恒温混合阀。
带止回阀及过滤网。
高性能防烫型。

NHS D08、BS 7942、EN 1111、EN 1287认证(DN 15 - DN 20)。

技术数据

耐压: 10 bar

可调温度范围: 2–85 °C

饰面: 镀镍

阀体：防脱锌铜合金 DR

认证

下载

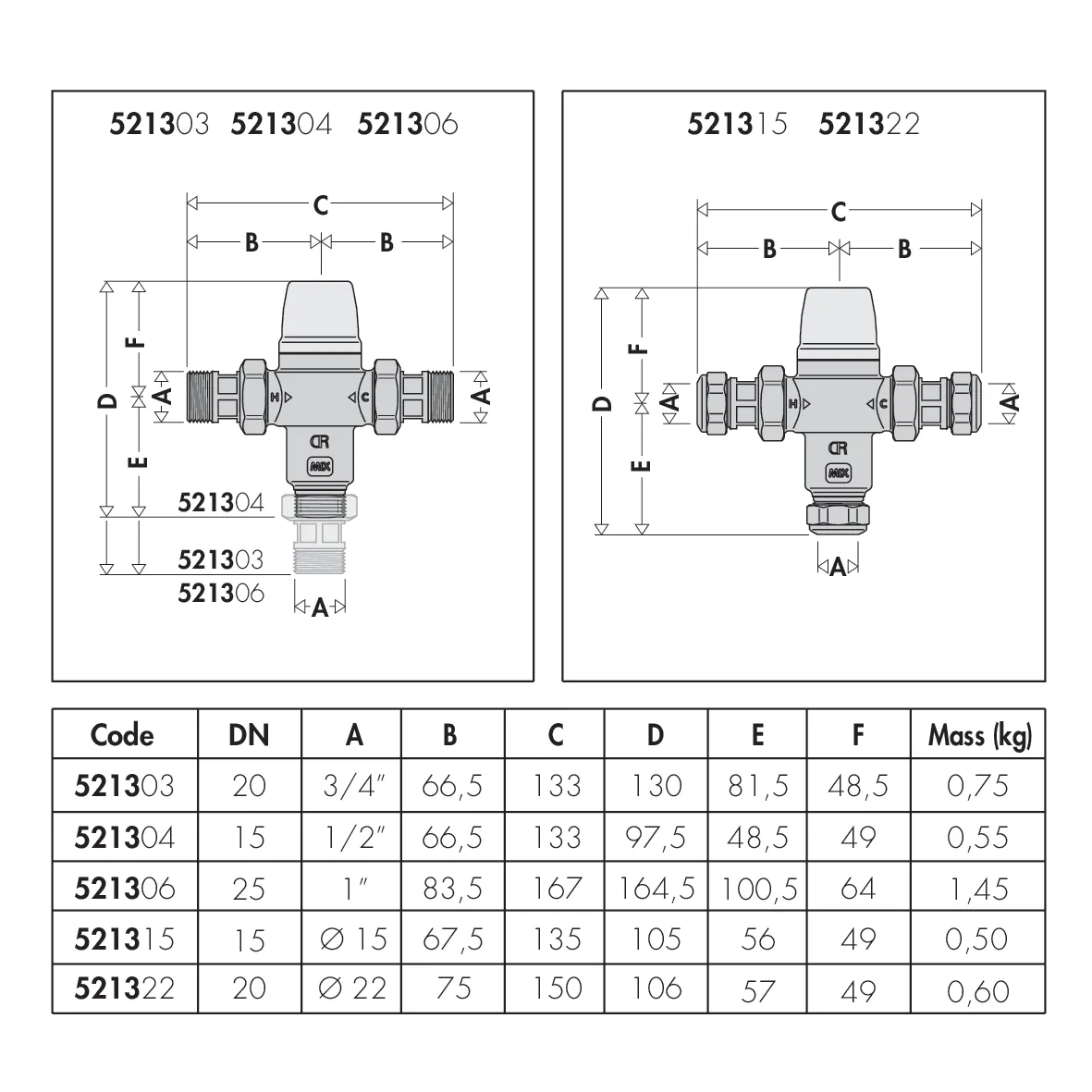

图纸和规范

编号	口径	可调温度范围	Kv
521304	G 1/2" A (ISO 228-1) M 活接	30–50 °C	1.5 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521304(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521304(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521304(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521304(stp).stp bim 产品概述卡莱菲，521304。防烫型恒温混合阀。带止回阀及过滤网。高性能防烫型。NHS D08、BS 7942、EN 1111、EN 1287认证(DN 15 - DN 20)。口径: G 1/2" A (ISO 228-1) M，活接。耐压: 10 bar。平均温度范围: 2–85 °C。可调温度范围: 30–50 °C。饰面: 镀镍。Kv: 1.5 m³/h。阀体：防脱锌铜合金 DR。
521303	G 3/4" A (ISO 228-1) M 活接	30–50 °C	1.7 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521303(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521303(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521303(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521303(stp).stp bim 产品概述卡莱菲，521303。防烫型恒温混合阀。带止回阀及过滤网。高性能防烫型。NHS D08、BS 7942、EN 1111、EN 1287认证(DN 15 - DN 20)。口径: G 3/4" A (ISO 228-1) M，活接。耐压: 10 bar。平均温度范围: 2–85 °C。可调温度范围: 30–50 °C。饰面: 镀镍。Kv: 1.7 m³/h。阀体：防脱锌铜合金 DR。
521306	G 1" A (ISO 228-1) M 活接	35–50 °C	3.0 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521306(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521306(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521306(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250929/521306(stp).stp bim 产品概述卡莱菲，521306。防烫型恒温混合阀。带止回阀及过滤网。高性能防烫型。NHS D08、BS 7942、EN 1111、EN 1287认证(DN 15 - DN 20)。口径: G 1" A (ISO 228-1) M，活接。耐压: 10 bar。平均温度范围: 2–85 °C。可调温度范围: 30–50 °C。饰面: 镀镍。Kv: 3.0 m³/h。阀体：防脱锌铜合金 DR。
