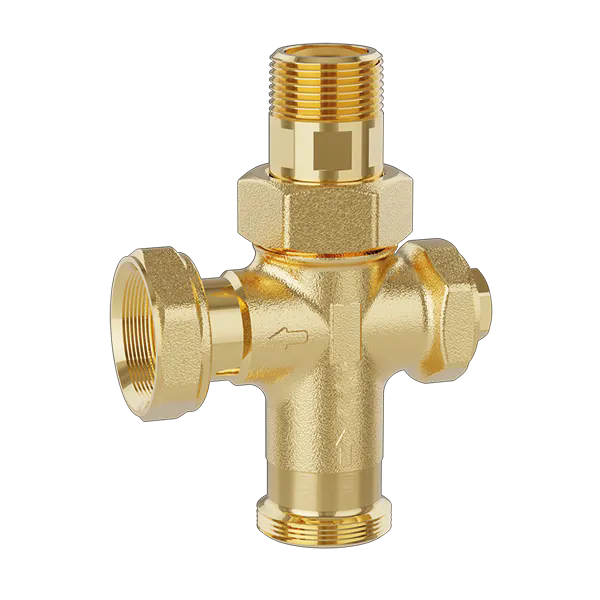

520型

连接三通。

Go to

下载图片

产品描述

5200系列连接三通。
恒温混合阀。
带止回阀。

技术数据

耐压: 10 bar

平均温度范围: 2–90 °C

阀体: 低铅防脱锌铜合金 DR "low lead"

下载

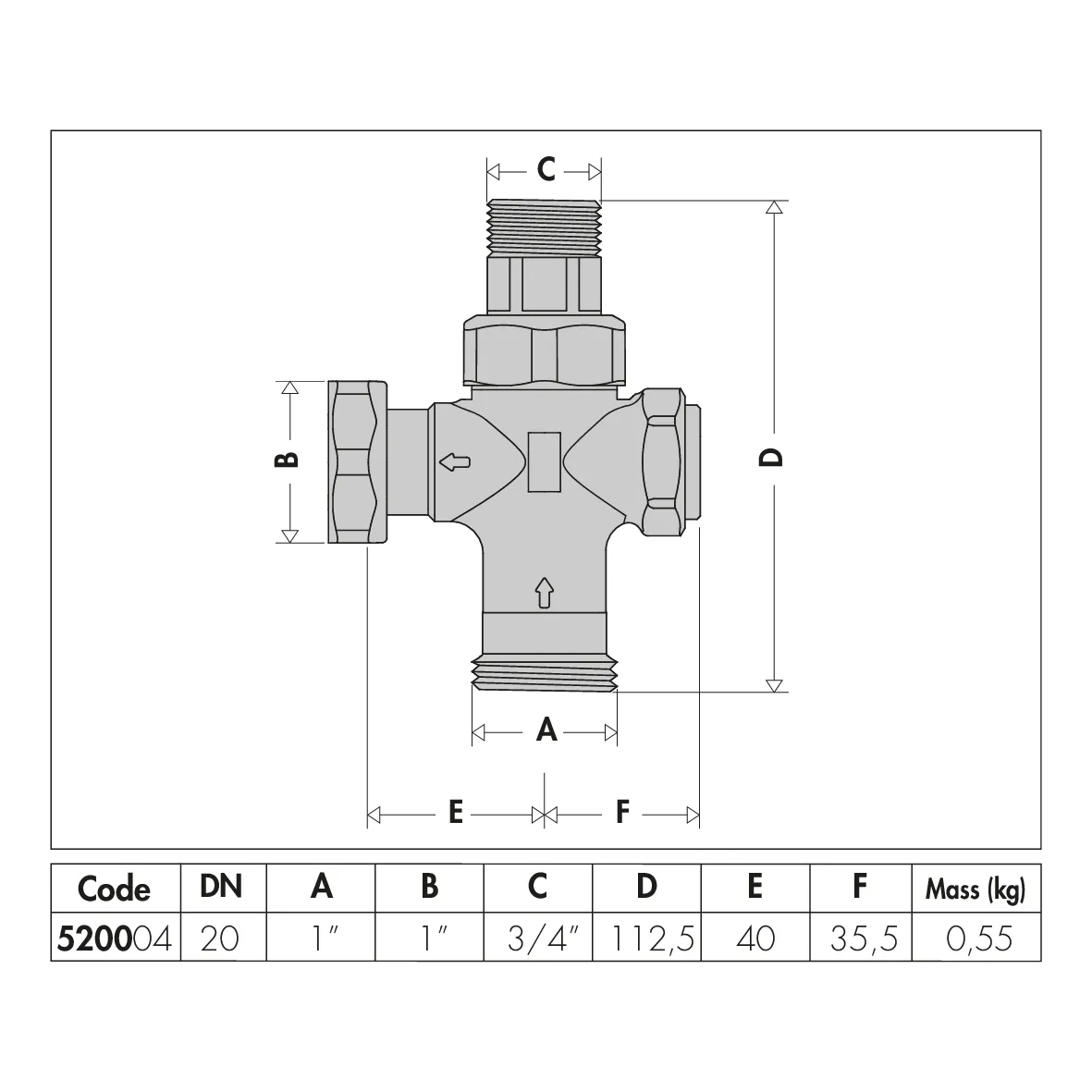

图纸和规范

编号	入水接口	出水接口	口径
520004	G 1" A (ISO 228-1) M	G 3/4" A (ISO 228-1) M 套筒	G 1" (ISO 228-1) F 活接
DN DN 20 (阀体)
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251017/520004(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251017/520004(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251017/520004(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251017/520004(stp).stp bim 产品概述卡莱菲，520004。5200系列连接三通。恒温混合阀。带止回阀。入水接口: G 1" A (ISO 228-1) M。出水接口: G 3/4" A (ISO 228-1) M，套筒。口径: G 1" (ISO 228-1) F，活接。耐压: 10 bar。平均温度范围: 2–90 °C。DN: DN 20 (阀体)。阀体: 低铅防脱锌铜合金 DR "low lead"。
