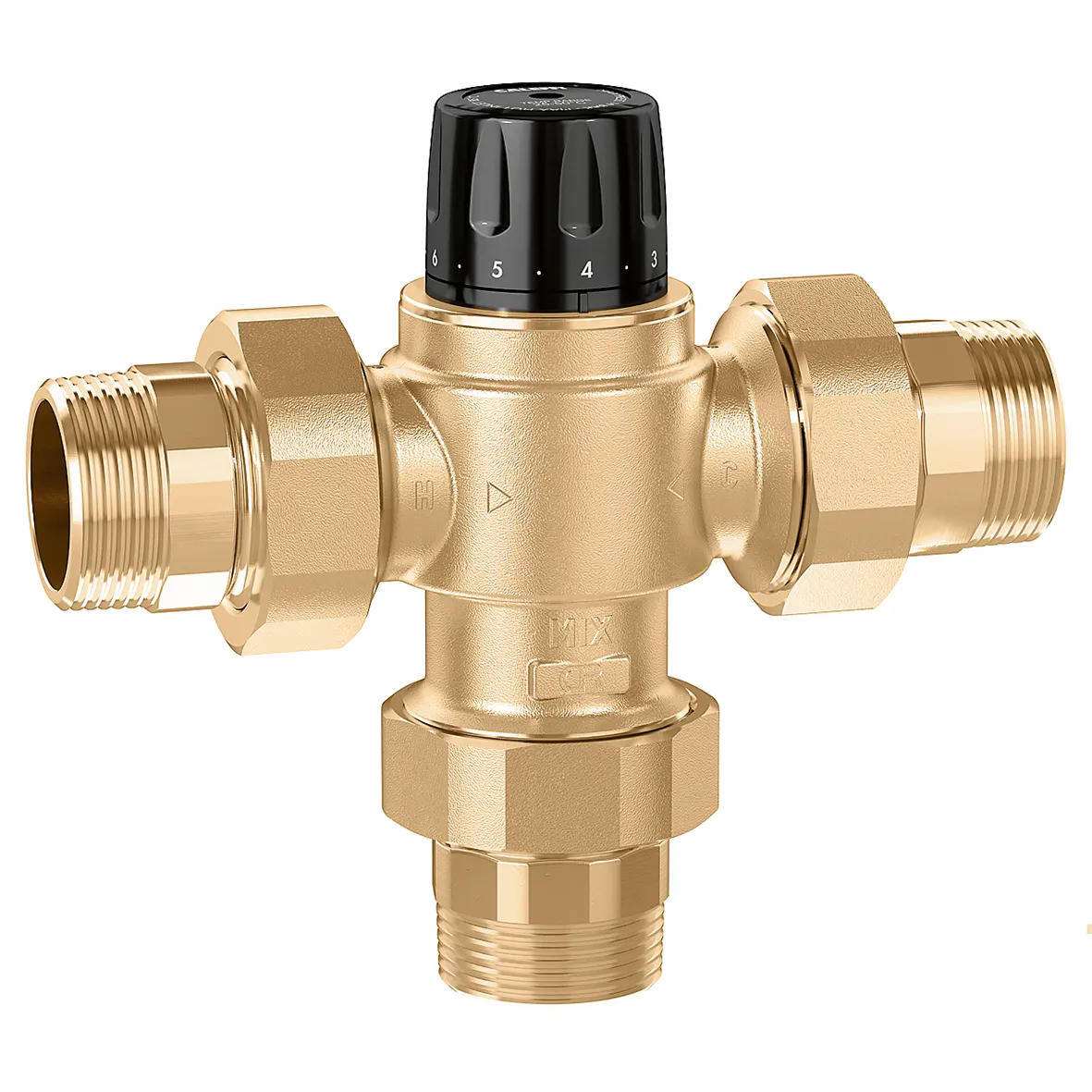

可调式恒温混合阀，适用于集中式热水系统。
pdf

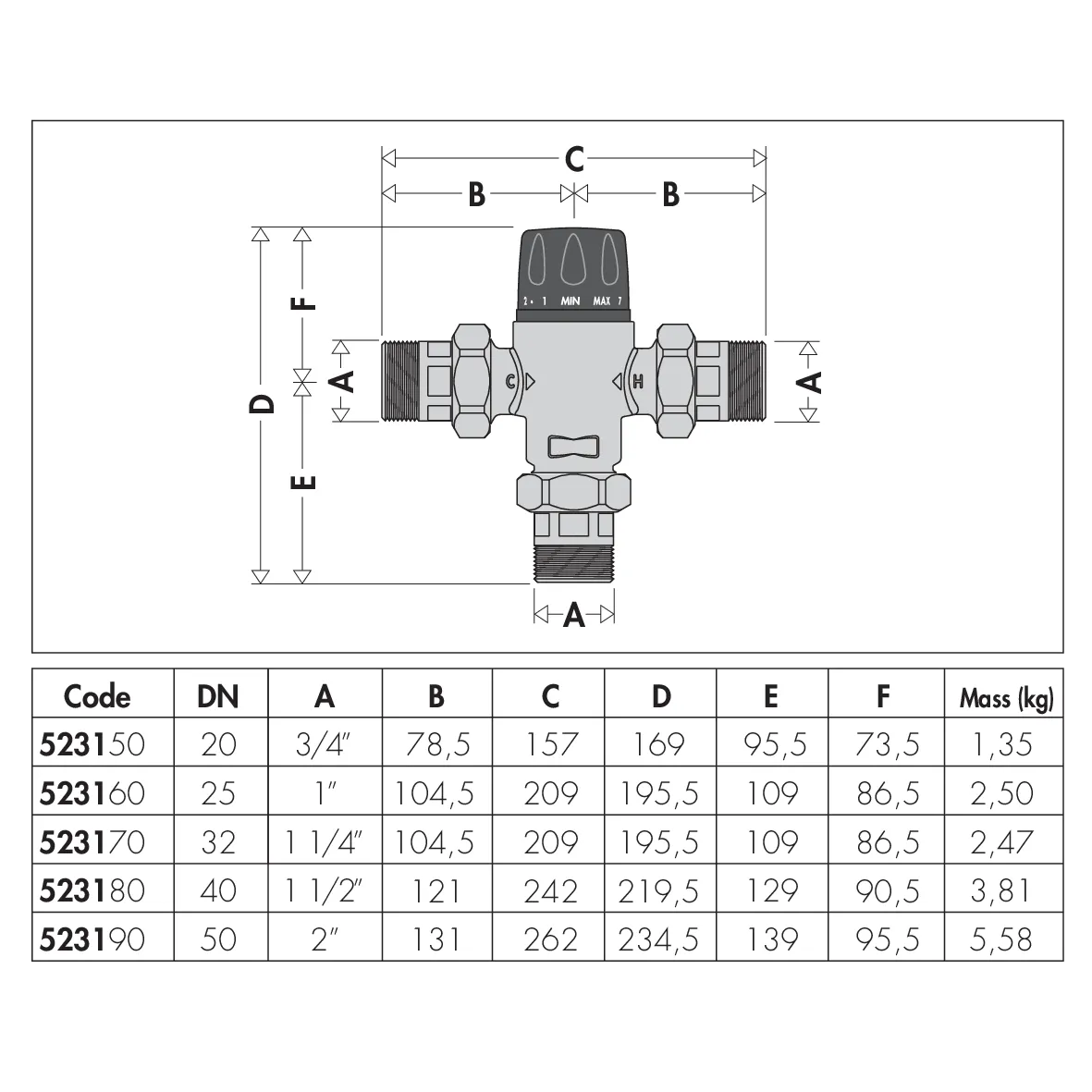

图纸和规范
| 编号 | 口径 | 备注 | 可调节温度范围 |
|---|---|---|---|
| 523140 | R 1/2" (EN 10226-1) M | - | 35–65 °C |
|
Kv
4.3 m³/h
|
|
||
| 523150 | R 3/4" (EN 10226-1) M | - | 35–65 °C |
|
Kv
4.5 m³/h
|
|
||
| 523160 | R 1" (EN 10226-1) M | - | 35–65 °C |
|
Kv
5,5 m³/h
|
|
||
| 523170 | R 1 1/4" (EN 10226-1) M | - | 35–65 °C |
|
Kv
7.6 m³/h
|
|
||
| 523180 | R 1 1/2" (EN 10226-1) M | - | 35–65 °C |
|
Kv
11.0 m³/h
|
|
||
| 523190 | R 2" (EN 10226-1) M | - | 35–65 °C |
|
Kv
13.3 m³/h
|
|
||
| 523163 | R 1" (EN 10226-1) M | 带止回阀 | 35–65 °C |
|
Kv
5.5 m³/h
|
|
||
|
3D models
产品概述
卡莱菲，523163。可调式恒温混合阀。增强尼龙防垢阀芯。口径: R 1" (EN 10226-1) M。 耐压: 14 bar。平均温度范围: 2–90 °C。可调节温度范围: 35–65 °C。Kv: 5.5 m³/h。阀体：防脱锌铜合金 DR。
|
|||
| 523173 | R 1 1/4" (EN 10226-1) M | 带止回阀 | 35–65 °C |
|
Kv
7.6 m³/h
|
|
||
|
3D models
产品概述
卡莱菲，523173。可调式恒温混合阀。增强尼龙防垢阀芯。口径: R 1 1/4" (EN 10226-1) M。 耐压: 14 bar。平均温度范围: 2–90 °C。可调节温度范围: 35–65 °C。Kv: 7.6 m³/h。阀体：防脱锌铜合金 DR。
|
|||
