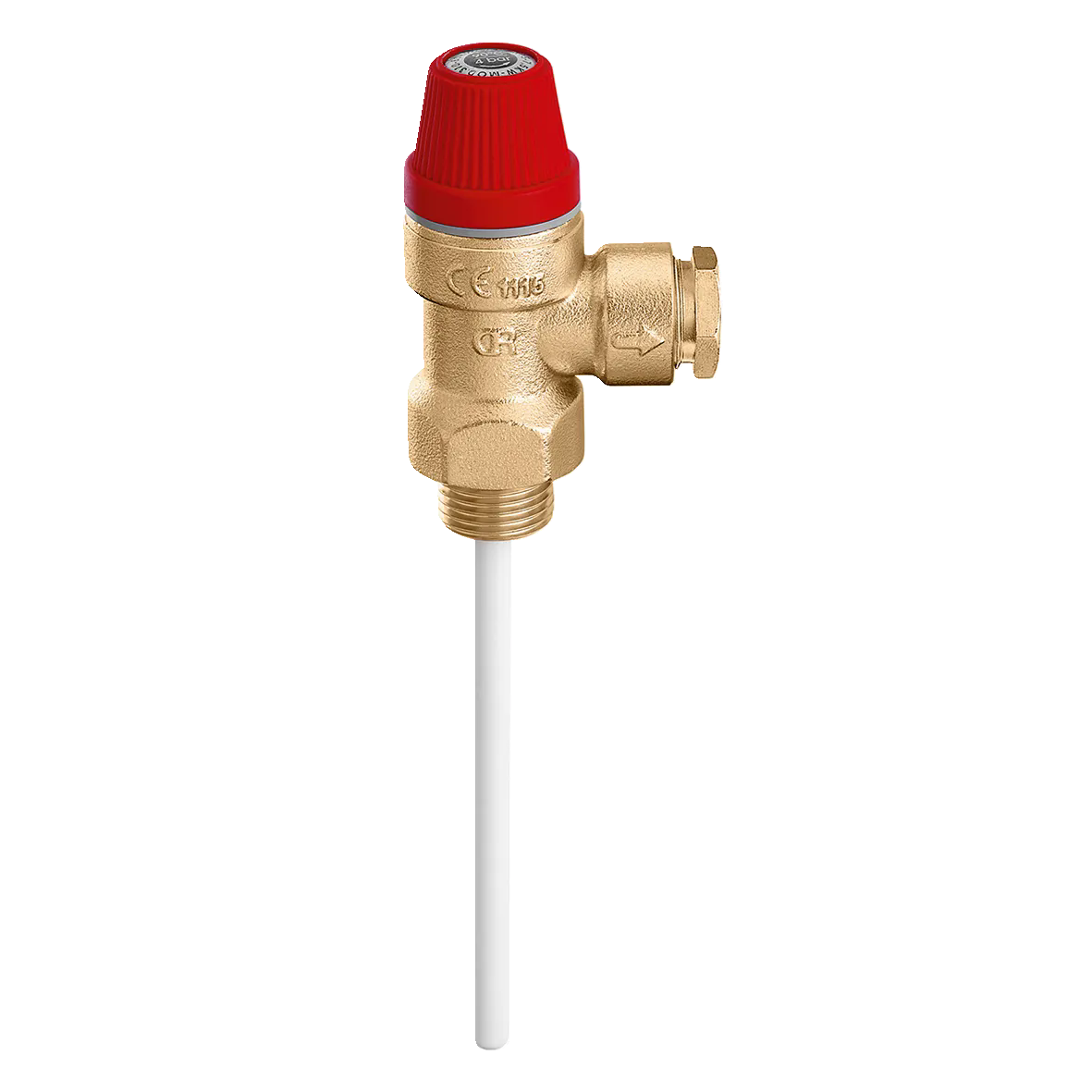

309型

温度/压力安全阀。

Go to

下载图片

产品描述

温度/压力安全阀。
适合于储热式热水器。

EN 1490认证:4-7-10 bar。

技术数据

设定温度: 90 °C

阀体：防脱锌铜合金 DR

认证

下载

图纸和规范

编号	主管接口	泄水接口	设定压力
309430	G 1/2" A (ISO 228-1) M	Ø 15	3 bar
温感长度 100 mm	最大泄压功率 10 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309430(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309430(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309430(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309430(stp).stp bim 产品概述卡莱菲，309430。温度/压力安全阀。适合于储热式热水器。EN 1490认证:4-7-10 bar。主管接口: G 1/2" A (ISO 228-1) M。泄水接口: Ø 15。设定压力: 3 bar。设定温度: 90 °C。温感长度: 100 mm。最大泄压功率: 10 kW。阀体：防脱锌铜合金 DR。
309440	G 1/2" A (ISO 228-1) M	Ø 15	4 bar
最大泄压功率 100 mm	最大泄压功率 10 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309440(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309440(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309440(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309440(stp).stp bim 产品概述卡莱菲，309440。温度/压力安全阀。适合于储热式热水器。EN 1490认证:4-7-10 bar。主管接口: G 1/2" A (ISO 228-1) M。泄水接口: Ø 15。设定压力: 4 bar。设定温度: 90 °C。温感长度: 100 mm。最大泄压功率: 10 kW。阀体：防脱锌铜合金 DR。
309460	G 1/2" A (ISO 228-1) M	Ø 15	6 bar
温感长度 100 mm	最大泄压功率 10 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309460(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309460(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309460(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309460(stp).stp bim 产品概述卡莱菲，309460。温度/压力安全阀。适合于储热式热水器。EN 1490认证:4-7-10 bar。主管接口: G 1/2" A (ISO 228-1) M。泄水接口: Ø 15。设定压力: 6 bar。设定温度: 90 °C。温感长度: 100 mm。最大泄压功率: 10 kW。阀体：防脱锌铜合金 DR。
309470	G 1/2" A (ISO 228-1) M	Ø 15	7 bar
温感长度 100 mm	温感长度 10 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309470(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309470(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309470(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309470(stp).stp bim 产品概述卡莱菲，309470。温度/压力安全阀。适合于储热式热水器。EN 1490认证:4-7-10 bar。主管接口: G 1/2" A (ISO 228-1) M。泄水接口: Ø 15。设定压力: 7 bar。设定温度: 90 °C。温感长度: 100 mm。最大泄压功率: 10 kW。阀体：防脱锌铜合金 DR。
309400	G 1/2" A (ISO 228-1) M	Ø 15	10 bar
最大泄压功率 100 mm	最大泄压功率 10 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309400(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309400(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309400(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309400(stp).stp bim 产品概述卡莱菲，309400。温度/压力安全阀。适合于储热式热水器。EN 1490认证:4-7-10 bar。主管接口: G 1/2" A (ISO 228-1) M。泄水接口: Ø 15。设定压力: 10 bar。设定温度: 90 °C。温感长度: 100 mm。最大泄压功率: 10 kW。阀体：防脱锌铜合金 DR。
309542	G 3/4" A (ISO 228-1) M	Ø 15	4 bar
温感长度 100 mm	最大泄压功率 10 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309542(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309542(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309542(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309542(stp).stp bim 产品概述卡莱菲，309542。温度/压力安全阀。适合于储热式热水器。EN 1490认证:4-7-10 bar。主管接口: G 3/4" A (ISO 228-1) M。泄水接口: Ø 15。设定压力: 4 bar。设定温度: 90 °C。温感长度: 100 mm。最大泄压功率: 10 kW。阀体：防脱锌铜合金 DR。
309530	G 3/4" A (ISO 228-1) M	Ø 22	3 bar
温感长度 100 mm	最大泄压功率 25 kW
3D models bim 产品概述卡莱菲，309530。温度/压力安全阀。适合于储热式热水器。EN 1490认证:4-7-10 bar。主管接口: G 3/4" A (ISO 228-1) M。泄水接口: Ø 15。设定压力: 3 bar。设定温度: 90 °C。温感长度: 100 mm。最大泄压功率: 10 kW。阀体：防脱锌铜合金 DR。
309560	G 3/4" A (ISO 228-1) M	Ø 22	6 bar
温感长度 100 mm	最大泄压功率 25 kW
3D models bim 产品概述卡莱菲，309560。温度/压力安全阀。适合于储热式热水器。EN 1490认证:4-7-10 bar。主管接口: G 3/4" A (ISO 228-1) M。泄水接口: Ø 15。设定压力: 6 bar。设定温度: 90 °C。温感长度: 100 mm。最大泄压功率: 10 kW。阀体：防脱锌铜合金 DR。
309570	G 3/4" A (ISO 228-1) M	Ø 22	7 bar
温感长度 100 mm	最大泄压功率 25 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309570-TST(DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309570-TST(DXF).dxf 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309570-TST(IGS).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309570-TST(STP).stp bim 产品概述卡莱菲，309570。温度/压力安全阀。适合于储热式热水器。EN 1490认证:4-7-10 bar。主管接口: G 3/4" A (ISO 228-1) M。泄水接口: Ø 15。设定压力: 7 bar。设定温度: 90 °C。温感长度: 100 mm。最大泄压功率: 10 kW。阀体：防脱锌铜合金 DR。
309500	G 3/4" A (ISO 228-1) M	Ø 22	10 bar
温感长度 100 mm	最大泄压功率 25 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309500(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309500(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309500(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309500(stp).stp bim 产品概述卡莱菲，309500。温度/压力安全阀。适合于储热式热水器。EN 1490认证:4-7-10 bar。主管接口: G 3/4" A (ISO 228-1) M。泄水接口: Ø 15。设定压力: 10 bar。设定温度: 90 °C。温感长度: 100 mm。最大泄压功率: 10 kW。阀体：防脱锌铜合金 DR。
309435	G 1/2" A (ISO 228-1) M	Ø 15	3 bar
温感长度 200 mm	最大泄压功率 10 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309435(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309435(dxf).dxf pdf 下载 3D models bim 产品概述卡莱菲，309435。温度/压力安全阀。适合于储热式热水器。EN 1490认证:4-7-10 bar。主管接口: G 1/2" A (ISO 228-1) M。泄水接口: Ø 15。设定压力: 3 bar。设定温度: 90 °C。温感长度: 100 mm。最大泄压功率: 10 kW。阀体：防脱锌铜合金 DR。
309445	G 1/2" A (ISO 228-1) M	Ø 15	4 bar
温感长度 200 mm	最大泄压功率 10 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309445(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309445(dxf).dxf pdf 下载 3D models bim 产品概述卡莱菲，309445。温度/压力安全阀。适合于储热式热水器。EN 1490认证:4-7-10 bar。主管接口: G 1/2" A (ISO 228-1) M。泄水接口: Ø 15。设定压力: 4 bar。设定温度: 90 °C。温感长度: 100 mm。最大泄压功率: 10 kW。阀体：防脱锌铜合金 DR。
309465	G 1/2" A (ISO 228-1) M	Ø 15	6 bar
温感长度 200 mm	最大泄压功率 10 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309465(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309465(dxf).dxf pdf 下载 3D models bim 产品概述卡莱菲，309465。温度/压力安全阀。适合于储热式热水器。EN 1490认证:4-7-10 bar。主管接口: G 1/2" A (ISO 228-1) M。泄水接口: Ø 15。设定压力: 6 bar。设定温度: 90 °C。温感长度: 100 mm。最大泄压功率: 10 kW。阀体：防脱锌铜合金 DR。
309475	G 1/2" A (ISO 228-1) M	Ø 15	7 bar
温感长度 200 mm	最大泄压功率 10 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309475(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309475(dxf).dxf pdf 下载 3D models bim 产品概述卡莱菲，309475。温度/压力安全阀。适合于储热式热水器。EN 1490认证:4-7-10 bar。主管接口: G 1/2" A (ISO 228-1) M。泄水接口: Ø 15。设定压力: 7 bar。设定温度: 90 °C。温感长度: 100 mm。最大泄压功率: 10 kW。阀体：防脱锌铜合金 DR。
309405	G 1/2" A (ISO 228-1) M	Ø 15	10 bar
温感长度 200 mm	最大泄压功率 10 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309405(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309405(dxf).dxf pdf 下载 3D models bim 产品概述卡莱菲，309405。温度/压力安全阀。适合于储热式热水器。EN 1490认证:4-7-10 bar。主管接口: G 1/2" A (ISO 228-1) M。泄水接口: Ø 15。设定压力: 10 bar。设定温度: 90 °C。温感长度: 100 mm。最大泄压功率: 10 kW。阀体：防脱锌铜合金 DR。
309547	G 3/4" A (ISO 228-1) M	Ø 15	4 bar
温感长度 200 mm	最大泄压功率 10 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309547(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309547(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309547(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309547(stp).stp bim 产品概述卡莱菲，309547。温度/压力安全阀。适合于储热式热水器。EN 1490认证:4-7-10 bar。主管接口: G 3/4" A (ISO 228-1) M。泄水接口: Ø 15。设定压力: 4 bar。设定温度: 90 °C。温感长度: 100 mm。最大泄压功率: 10 kW。阀体：防脱锌铜合金 DR。
309535	G 3/4" A (ISO 228-1) M	Ø 22	3 bar
温感长度 200 mm	最大泄压功率 25 kW
3D models bim 产品概述卡莱菲，309535。温度/压力安全阀。适合于储热式热水器。EN 1490认证:4-7-10 bar。主管接口: G 3/4" A (ISO 228-1) M。泄水接口: Ø 15。设定压力: 3 bar。设定温度: 90 °C。温感长度: 100 mm。最大泄压功率: 10 kW。阀体：防脱锌铜合金 DR。
309565	G 3/4" A (ISO 228-1) M	Ø 22	6 bar
温感长度 200 mm	最大泄压功率 25 kW
3D models bim 产品概述卡莱菲，309565。温度/压力安全阀。适合于储热式热水器。EN 1490认证:4-7-10 bar。主管接口: G 3/4" A (ISO 228-1) M。泄水接口: Ø 15。设定压力: 6 bar。设定温度: 90 °C。温感长度: 100 mm。最大泄压功率: 10 kW。阀体：防脱锌铜合金 DR。
309575	G 3/4" A (ISO 228-1) M	Ø 22	7 bar
温感长度 200 mm	最大泄压功率 25 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309575(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309575(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309575(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309575(stp).stp bim 产品概述卡莱菲，309575。温度/压力安全阀。适合于储热式热水器。EN 1490认证:4-7-10 bar。主管接口: G 3/4" A (ISO 228-1) M。泄水接口: Ø 15。设定压力: 7bar。设定温度: 90 °C。温感长度: 100 mm。最大泄压功率: 10 kW。阀体：防脱锌铜合金 DR。
309505	G 3/4" A (ISO 228-1) M	Ø 22	10 bar
Probe/cable length 200 mm	Maximum discharge rating 25 kW
3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309505(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/309505(stp).stp bim
