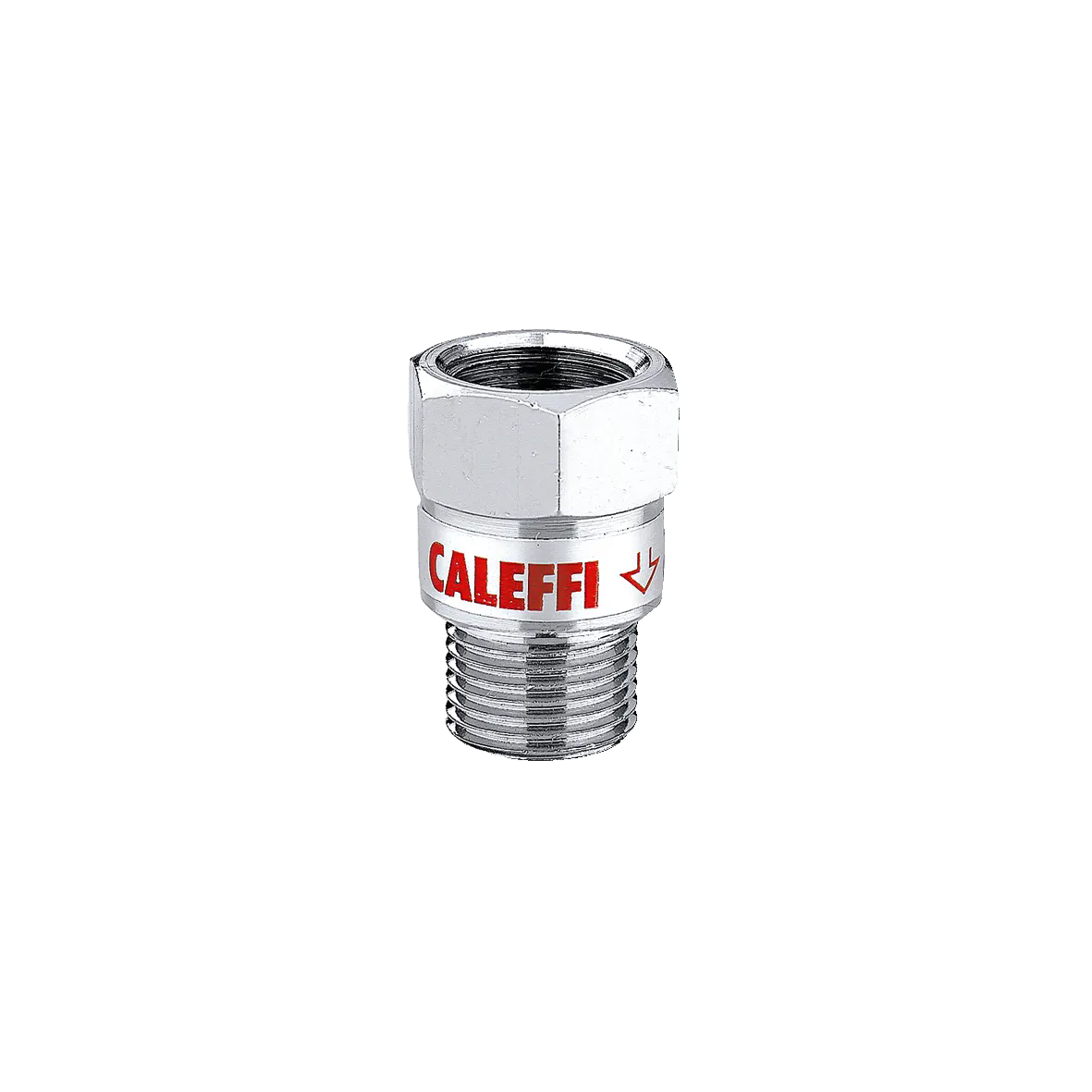

534型

限流阀。

Go to

下载图片

产品描述

限流阀。

技术数据

耐压: 12 bar

平均温度范围: 2–80 °C

压差: 1–10 bar

阀体：黄铜

下载

图纸和规范

编号	备注	饰面	额定流量
534102	M - F 方向	橄榄绿	2 l/min

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534102(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534102(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534102(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534102(stp).stp bim 产品概述卡莱菲，534102。限流阀。耐压: 12 bar。平均温度范围: 2–80 °C。压差: 1–10 bar。阀体：黄铜。饰面: 橄榄绿。额定流量: 2 l/min。压差△p: 1–10 bar。阀体：黄铜。
534104	M - F 方向	灰色	4 l/min

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534104(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534104(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534104(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534104(stp).stp bim 产品概述卡莱菲，534104。限流阀。耐压: 12 bar。平均温度范围: 2–80 °C。压差: 1–10 bar。阀体：黄铜。饰面: 灰色。额定流量: 4 l/min。压差△p: 1–10 bar。阀体：黄铜。
534105	M - F 方向	黄色	5 l/min

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534105(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534105(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534105(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534105(stp).stp bim 产品概述卡莱菲，534105。限流阀。耐压: 12 bar。平均温度范围: 2–80 °C。压差: 1–10 bar。阀体：黄铜。饰面: 黄色。额定流量: 5 l/min。压差△p: 1–10 bar。阀体：黄铜。
534106	M - F 方向	黑色	6 l/min

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534106(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534106(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534106(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534106(stp).stp bim 产品概述卡莱菲，534106。限流阀。耐压: 12 bar。平均温度范围: 2–80 °C。压差: 1–10 bar。阀体：黄铜。饰面: 黑色。额定流量: 6 l/min。压差△p: 1–10 bar。阀体：黄铜。
534108	M - F 方向	白色	8 l/min

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534108(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534108(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534108(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534108(stp).stp bim 产品概述卡莱菲，534108。限流阀。耐压: 12 bar。平均温度范围: 2–80 °C。压差: 1–10 bar。阀体：黄铜。饰面: 白色。额定流量: 8 l/min。压差△p: 1–10 bar。阀体：黄铜。
534110	M - F 方向	深蓝	10 l/min

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534110(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534110(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534110(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534110(stp).stp bim 产品概述卡莱菲，534110。限流阀。耐压: 12 bar。平均温度范围: 2–80 °C。压差: 1–10 bar。阀体：黄铜。饰面: 深蓝。额定流量: 10 l/min。压差△p: 1–10 bar。阀体：黄铜。
534112	M - F 方向	红色	12 l/min

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534112(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534112(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534112(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534112(stp).stp bim 产品概述卡莱菲，534112。限流阀。耐压: 12 bar。平均温度范围: 2–80 °C。压差: 1–10 bar。阀体：黄铜。饰面: 红色。额定流量: 12 l/min。压差△p: 1–10 bar。阀体：黄铜。
534116	M - F 方向	蓝色	16 l/min

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534116(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534116(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534116(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534116(stp).stp bim 产品概述卡莱菲，534116。限流阀。耐压: 12 bar。平均温度范围: 2–80 °C。压差: 1–10 bar。阀体：黄铜。饰面: 蓝色。额定流量: 16 l/min。压差△p: 1–10 bar。阀体：黄铜。
534118	M - F 方向	淡紫	18 l/min

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534118(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534118(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534118(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534118(stp).stp bim 产品概述卡莱菲，534118。限流阀。耐压: 12 bar。平均温度范围: 2–80 °C。压差: 1–10 bar。阀体：黄铜。饰面: 淡紫。额定流量: 18 l/min。压差△p: 1–10 bar。阀体：黄铜。
534202	F - M 方向	橄榄绿	2 l/min

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534202(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534202(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534202(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534202(stp).stp bim 产品概述卡莱菲，534202。限流阀。耐压: 12 bar。平均温度范围: 2–80 °C。压差: 1–10 bar。阀体：黄铜。饰面: 橄榄绿。额定流量: 2 l/min。压差△p: 1–10 bar。阀体：黄铜。
534204	F - M 方向	灰色	4 l/min

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534204(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534204(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534204(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534204(stp).stp bim 产品概述卡莱菲，534204。限流阀。耐压: 12 bar。平均温度范围: 2–80 °C。压差: 1–10 bar。阀体：黄铜。饰面: 灰色。额定流量: 4 l/min。压差△p: 1–10 bar。阀体：黄铜。
534205	F - M 方向	黄色	5 l/min

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534205(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534205(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534205(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534205(stp).stp bim 产品概述卡莱菲，534205。限流阀。耐压: 12 bar。平均温度范围: 2–80 °C。压差: 1–10 bar。阀体：黄铜。饰面: 黄色。额定流量: 5 l/min。压差△p: 1–10 bar。阀体：黄铜。
534206	F - M 方向	黑色	6 l/min

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534206(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534206(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534206(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534206(stp).stp bim 产品概述卡莱菲，534206。限流阀。耐压: 12 bar。平均温度范围: 2–80 °C。压差: 1–10 bar。阀体：黄铜。饰面: 黑色。额定流量: 6 l/min。压差△p: 1–10 bar。阀体：黄铜。
534208	F - M 方向	白色	8 l/min

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534208(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534208(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534208(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534208(stp).stp bim 产品概述卡莱菲，534208。限流阀。耐压: 12 bar。平均温度范围: 2–80 °C。压差: 1–10 bar。阀体：黄铜。饰面: 白色。额定流量: 8 l/min。压差△p: 1–10 bar。阀体：黄铜。
534210	F - M 方向	深蓝	10 l/min

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534210(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534210(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534210(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534210(stp).stp bim 产品概述卡莱菲，534210。限流阀。耐压: 12 bar。平均温度范围: 2–80 °C。压差: 1–10 bar。阀体：黄铜。饰面: 深蓝。额定流量: 10 l/min。压差△p: 1–10 bar。阀体：黄铜。
534212	F - M 方向	红色	12 l/min

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534212(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534212(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534212(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534212(stp).stp bim 产品概述卡莱菲，534212。限流阀。耐压: 12 bar。平均温度范围: 2–80 °C。压差: 1–10 bar。阀体：黄铜。饰面: 红色。额定流量: 12 l/min。压差△p: 1–10 bar。阀体：黄铜。
534216	F - M 方向	蓝色	16 l/min

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534216(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534216(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534216(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534216(stp).stp bim 产品概述卡莱菲，534216。限流阀。耐压: 12 bar。平均温度范围: 2–80 °C。压差: 1–10 bar。阀体：黄铜。饰面:蓝色。额定流量: 16 l/min。压差△p: 1–10 bar。阀体：黄铜。
534218	F - M 方向	淡紫	18 l/min

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534218(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534218(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534218(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20251112/534218(stp).stp bim 产品概述卡莱菲，534218。限流阀。耐压: 12 bar。平均温度范围: 2–80 °C。压差: 1–10 bar。阀体：黄铜。饰面: 淡紫。额定流量: 18 l/min。压差△p: 1–10 bar。阀体：黄铜。
