预组装集分水器。
产品描述

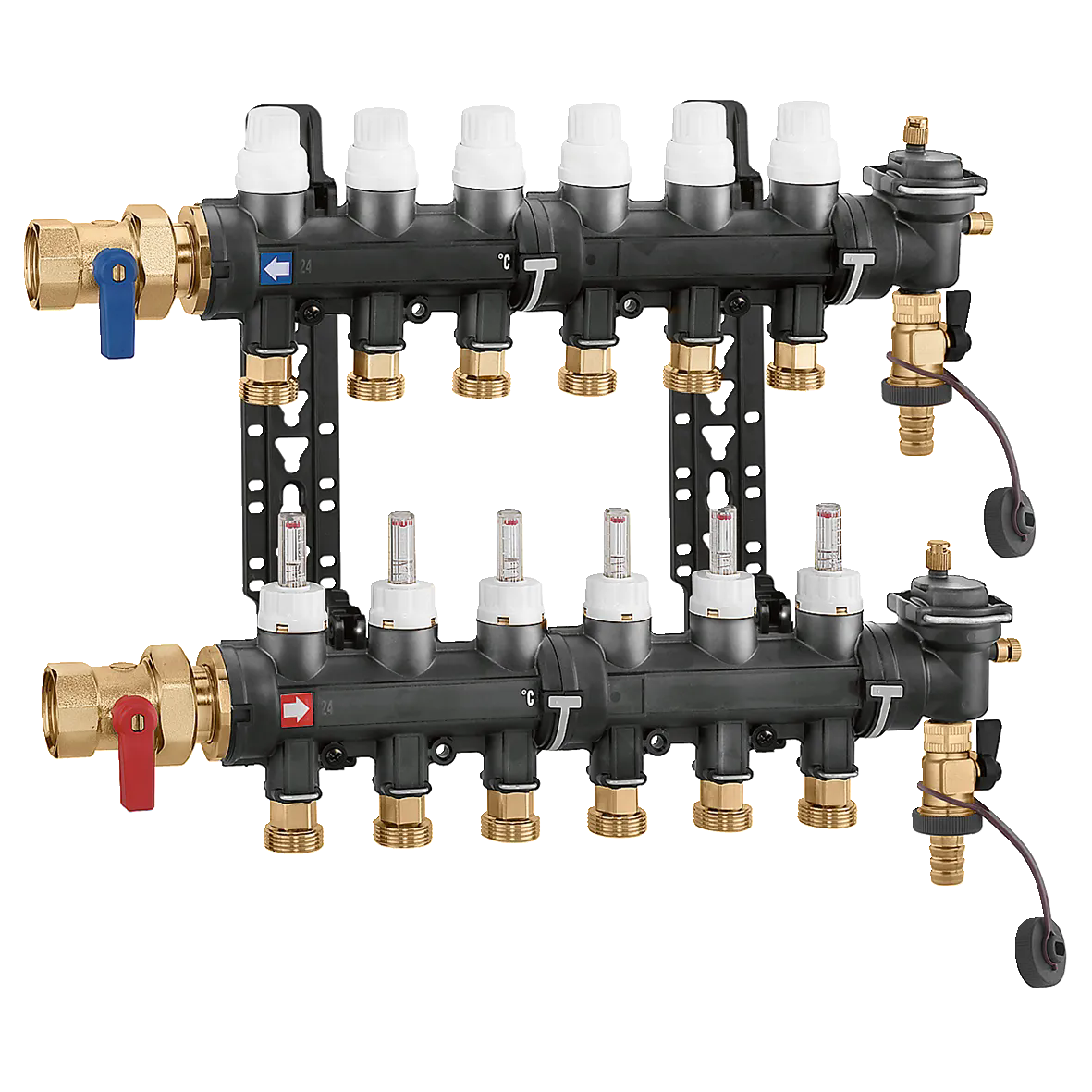

增强尼龙预组装型分水器。
包含：
- 支路带流量计和调节阀的供水主管；
- 支路带温控阀的回水主管，可以安装热电执行器实现自动控制；
- 供回水末端组件；带自动排气阀、泄水/注水阀供回水主管球阀；
- 供回水主管液晶温度显示计；
- 支架；
- 支路对应区域名称标示条；
- 管接头插接式适配器675850；
-支管剪切等距675002。
技术数据
耐压: 6 bar
耐温: 5–60 °C
pdf
图纸和规范
| 编号 | 主管口径 | 支管口径 |
|---|---|---|
| 6716C1 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 3 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6716C1。增强尼龙预组装型分水器。包含：- 支路带流量计和调节阀的供水主管；- 支路带温控阀的回水主管，可以安装热电执行器实现自动控制；- 供回水末端组件；带自动排气阀、泄水/注水阀供回水主管球阀；- 供回水主管液晶温度显示计；- 支架；- 支路对应区域名称标示条；- 管接头插接式适配器675850；-支管剪切等距675002。主管口径: G 1" (ISO 228-1) F。支管口径: G 3/4" A (ISO 228-1) M，3 支管，卡莱菲专用接头连接方式。耐压: 6 bar。耐温: 5–60 °C。
|
||
| 6716D1 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 4 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6716D1。增强尼龙预组装型分水器。包含：- 支路带流量计和调节阀的供水主管；- 支路带温控阀的回水主管，可以安装热电执行器实现自动控制；- 供回水末端组件；带自动排气阀、泄水/注水阀供回水主管球阀；- 供回水主管液晶温度显示计；- 支架；- 支路对应区域名称标示条；- 管接头插接式适配器675850；-支管剪切等距675002。主管口径: G 1" (ISO 228-1) F。支管口径: G 3/4" A (ISO 228-1) M，4 支管，卡莱菲专用接头连接方式。耐压: 6 bar。耐温: 5–60 °C。
|
||
| 6716E1 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 5 支管 |
|
|
|
|
|
产品概述
卡莱菲，6716E1。增强尼龙预组装型分水器。包含：- 支路带流量计和调节阀的供水主管；- 支路带温控阀的回水主管，可以安装热电执行器实现自动控制；- 供回水末端组件；带自动排气阀、泄水/注水阀供回水主管球阀；- 供回水主管液晶温度显示计；- 支架；- 支路对应区域名称标示条；- 管接头插接式适配器675850；-支管剪切等距675002。主管口径: G 1" (ISO 228-1) F。支管口径: G 3/4" A (ISO 228-1) M，5 支管，卡莱菲专用接头连接方式。耐压: 6 bar。耐温: 5–60 °C。
|
||
| 6716F1 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 6 支管 |
|
|
|
|
|
产品概述
卡莱菲，6716F1。增强尼龙预组装型分水器。包含：- 支路带流量计和调节阀的供水主管；- 支路带温控阀的回水主管，可以安装热电执行器实现自动控制；- 供回水末端组件；带自动排气阀、泄水/注水阀供回水主管球阀；- 供回水主管液晶温度显示计；- 支架；- 支路对应区域名称标示条；- 管接头插接式适配器675850；-支管剪切等距675002。主管口径: G 1" (ISO 228-1) F。支管口径: G 3/4" A (ISO 228-1) M，6 支管，卡莱菲专用接头连接方式。耐压: 6 bar。耐温: 5–60 °C。
|
||
| 6716G1 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 7 支管 |
|
|
|
|
|
产品概述
卡莱菲，6716G1。增强尼龙预组装型分水器。包含：- 支路带流量计和调节阀的供水主管；- 支路带温控阀的回水主管，可以安装热电执行器实现自动控制；- 供回水末端组件；带自动排气阀、泄水/注水阀供回水主管球阀；- 供回水主管液晶温度显示计；- 支架；- 支路对应区域名称标示条；- 管接头插接式适配器675850；-支管剪切等距675002。主管口径: G 1" (ISO 228-1) F。支管口径: G 3/4" A (ISO 228-1) M，7 支管，卡莱菲专用接头连接方式。耐压: 6 bar。耐温: 5–60 °C。
|
||
| 6716H1 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 8 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6716H1。增强尼龙预组装型分水器。包含：- 支路带流量计和调节阀的供水主管；- 支路带温控阀的回水主管，可以安装热电执行器实现自动控制；- 供回水末端组件；带自动排气阀、泄水/注水阀供回水主管球阀；- 供回水主管液晶温度显示计；- 支架；- 支路对应区域名称标示条；- 管接头插接式适配器675850；-支管剪切等距675002。主管口径: G 1" (ISO 228-1) F。支管口径: G 3/4" A (ISO 228-1) M，8 支管，卡莱菲专用接头连接方式。耐压: 6 bar。耐温: 5–60 °C。
|
||
| 6716I1 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 9 支管 |
|
|
|
|
|
产品概述
卡莱菲，6716I1。增强尼龙预组装型分水器。包含：- 支路带流量计和调节阀的供水主管；- 支路带温控阀的回水主管，可以安装热电执行器实现自动控制；- 供回水末端组件；带自动排气阀、泄水/注水阀供回水主管球阀；- 供回水主管液晶温度显示计；- 支架；- 支路对应区域名称标示条；- 管接头插接式适配器675850；-支管剪切等距675002。主管口径: G 1" (ISO 228-1) F。支管口径: G 3/4" A (ISO 228-1) M，9 支管，卡莱菲专用接头连接方式。耐压: 6 bar。耐温: 5–60 °C。
|
||
| 6716L1 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 10 支管 |
|
|
|
|
|
产品概述
卡莱菲，6716L1。增强尼龙预组装型分水器。包含：- 支路带流量计和调节阀的供水主管；- 支路带温控阀的回水主管，可以安装热电执行器实现自动控制；- 供回水末端组件；带自动排气阀、泄水/注水阀供回水主管球阀；- 供回水主管液晶温度显示计；- 支架；- 支路对应区域名称标示条；- 管接头插接式适配器675850；-支管剪切等距675002。主管口径: G 1" (ISO 228-1) F。支管口径: G 3/4" A (ISO 228-1) M，10 支管，卡莱菲专用接头连接方式。耐压: 6 bar。耐温: 5–60 °C。
|
||
| 6716M1 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 11 支管 |
|
|
|
|
|
产品概述
卡莱菲，6716M1。增强尼龙预组装型分水器。包含：- 支路带流量计和调节阀的供水主管；- 支路带温控阀的回水主管，可以安装热电执行器实现自动控制；- 供回水末端组件；带自动排气阀、泄水/注水阀供回水主管球阀；- 供回水主管液晶温度显示计；- 支架；- 支路对应区域名称标示条；- 管接头插接式适配器675850；-支管剪切等距675002。主管口径: G 1" (ISO 228-1) F。支管口径: G 3/4" A (ISO 228-1) M，11 支管，卡莱菲专用接头连接方式。耐压: 6 bar。耐温: 5–60 °C。
|
||
| 6716N1 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 12 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6716N1。增强尼龙预组装型分水器。包含：- 支路带流量计和调节阀的供水主管；- 支路带温控阀的回水主管，可以安装热电执行器实现自动控制；- 供回水末端组件；带自动排气阀、泄水/注水阀供回水主管球阀；- 供回水主管液晶温度显示计；- 支架；- 支路对应区域名称标示条；- 管接头插接式适配器675850；-支管剪切等距675002。主管口径: G 1" (ISO 228-1) F。支管口径: G 3/4" A (ISO 228-1) M，12 支管，卡莱菲专用接头连接方式。耐压: 6 bar。耐温: 5–60 °C。
|
||
| 6716O1 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 13 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6716O1。增强尼龙预组装型分水器。包含：- 支路带流量计和调节阀的供水主管；- 支路带温控阀的回水主管，可以安装热电执行器实现自动控制；- 供回水末端组件；带自动排气阀、泄水/注水阀供回水主管球阀；- 供回水主管液晶温度显示计；- 支架；- 支路对应区域名称标示条；- 管接头插接式适配器675850；-支管剪切等距675002。主管口径: G 1" (ISO 228-1) F。支管口径: G 3/4" A (ISO 228-1) M，13 支管，卡莱菲专用接头连接方式。耐压: 6 bar。耐温: 5–60 °C。
|
||
| 6716P1 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 14 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，6716P1。增强尼龙预组装型分水器。包含：- 支路带流量计和调节阀的供水主管；- 支路带温控阀的回水主管，可以安装热电执行器实现自动控制；- 供回水末端组件；带自动排气阀、泄水/注水阀供回水主管球阀；- 供回水主管液晶温度显示计；- 支架；- 支路对应区域名称标示条；- 管接头插接式适配器675850；-支管剪切等距675002。主管口径: G 1" (ISO 228-1) F。支管口径: G 3/4" A (ISO 228-1) M，14 支管，卡莱菲专用接头连接方式。耐压: 6 bar。耐温: 5–60 °C。
|
||
bim
dwg
dxf
igs
stp
