供回水主管一对。
产品描述

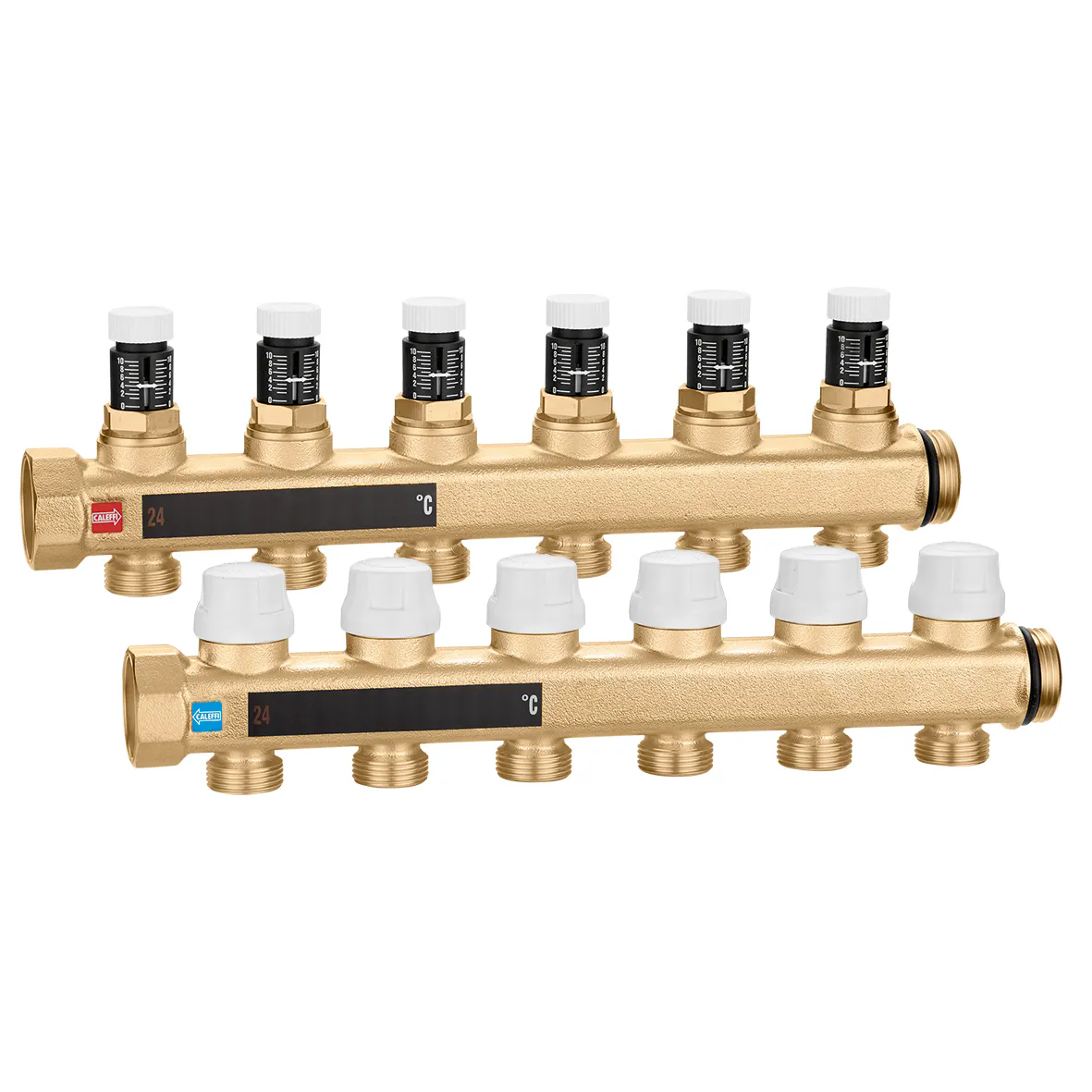

供回水主管一对。
回水主管支路带温控阀，可实现自动温控。
供水主管支路带测微流量调节阀。
技术数据
耐压: 10 bar
耐温: 5–80 °C
支管间距: 50 mm
pdf
图纸和规范
| 编号 | 入水接口 | 出水接口 | 出水接口 |
|---|---|---|---|
| 662626 | G 1" (ISO 228-1) F 入水口 | G 1" A (ISO 228-1) M 出水口 | G 3/4" A (ISO 228-1) M 2 支管 |
|
|
|
||
|
3D models
产品概述
卡莱菲，662626。供回水主管一对。回水主管支路带温控阀，可实现自动温控。供水主管支路带测微流量调节阀。入水接口: G 1"(ISO 228-1) F，进水口。出水接口: G 1" A (ISO 228-1) M，出水口。 出水接口: G 3/4" A (ISO 228-1) M，2 支管，卡莱菲专用接头连接方式。 耐压: 10 bar。耐温: 5–80 °C。支管间距: 50 mm。
|
|||
| 662636 | G 1" (ISO 228-1) F | G 1" A (ISO 228-1) M | G 3/4" A (ISO 228-1) M 3 支管 |
|
|
|
||
|
3D models
产品概述
卡莱菲，662636。供回水主管一对。回水主管支路带温控阀，可实现自动温控。供水主管支路带测微流量调节阀。入水接口: G 1" (ISO 228-1) F。出水接口: G 1" A (ISO 228-1) M。 出水接口: G 3/4" A (ISO 228-1) M M，3 支管，卡莱菲专用接头连接方式。 耐压: 10 bar。耐温: 5–80 °C。支管间距: 50 mm。
|
|||
| 662646 | G 1" (ISO 228-1) F | G 1" A (ISO 228-1) M | G 3/4" A (ISO 228-1) M 4 支管 |
|
|
|
||
|
3D models
产品概述
卡莱菲，662646。供回水主管一对。回水主管支路带温控阀，可实现自动温控。供水主管支路带测微流量调节阀。入水接口: G 1" (ISO 228-1) F。出水接口: G 1" A (ISO 228-1) M。 出水接口: G 3/4" A (ISO 228-1) M ，4 支管，卡莱菲专用接头连接方式。 耐压: 10 bar。耐温: 5–80 °C。支管间距: 50 mm。
|
|||
| 662656 | G 1" (ISO 228-1) F 入水口 | G 1" A (ISO 228-1) M 出水口 | G 3/4" A (ISO 228-1) M 5 支管 |
|
|
|
||
|
3D models
产品概述
卡莱菲，662656。供回水主管一对。回水主管支路带温控阀，可实现自动温控。供水主管支路带测微流量调节阀。入水接口: G 1"(ISO 228-1) F，进水口。出水接口: G 1" A (ISO 228-1) M，出水口。 出水接口: G 3/4" A (ISO 228-1) M，5 支管，卡莱菲专用接头连接方式。 耐压: 10 bar。耐温: 5–80 °C。支管间距: 50 mm。
|
|||
| 662666 | G 1" (ISO 228-1) F | G 1" A (ISO 228-1) M | G 3/4" A (ISO 228-1) M 6 支管 |
|
|
|
||
|
3D models
产品概述
卡莱菲，662666。供回水主管一对。回水主管支路带温控阀，可实现自动温控。供水主管支路带测微流量调节阀。入水接口: G 1" (ISO 228-1) F。出水接口: G 1" A (ISO 228-1) M。 出水接口: G 3/4" A (ISO 228-1) M ，6 支管，卡莱菲专用接头连接方式。 耐压: 10 bar。耐温: 5–80 °C。支管间距: 50 mm。
|
|||
