DYNAMICAL®，预组装集分水器。
产品描述
黄铜热压动态平衡型分水器。
包含：
- 供水分水器，每个支路带流量计；

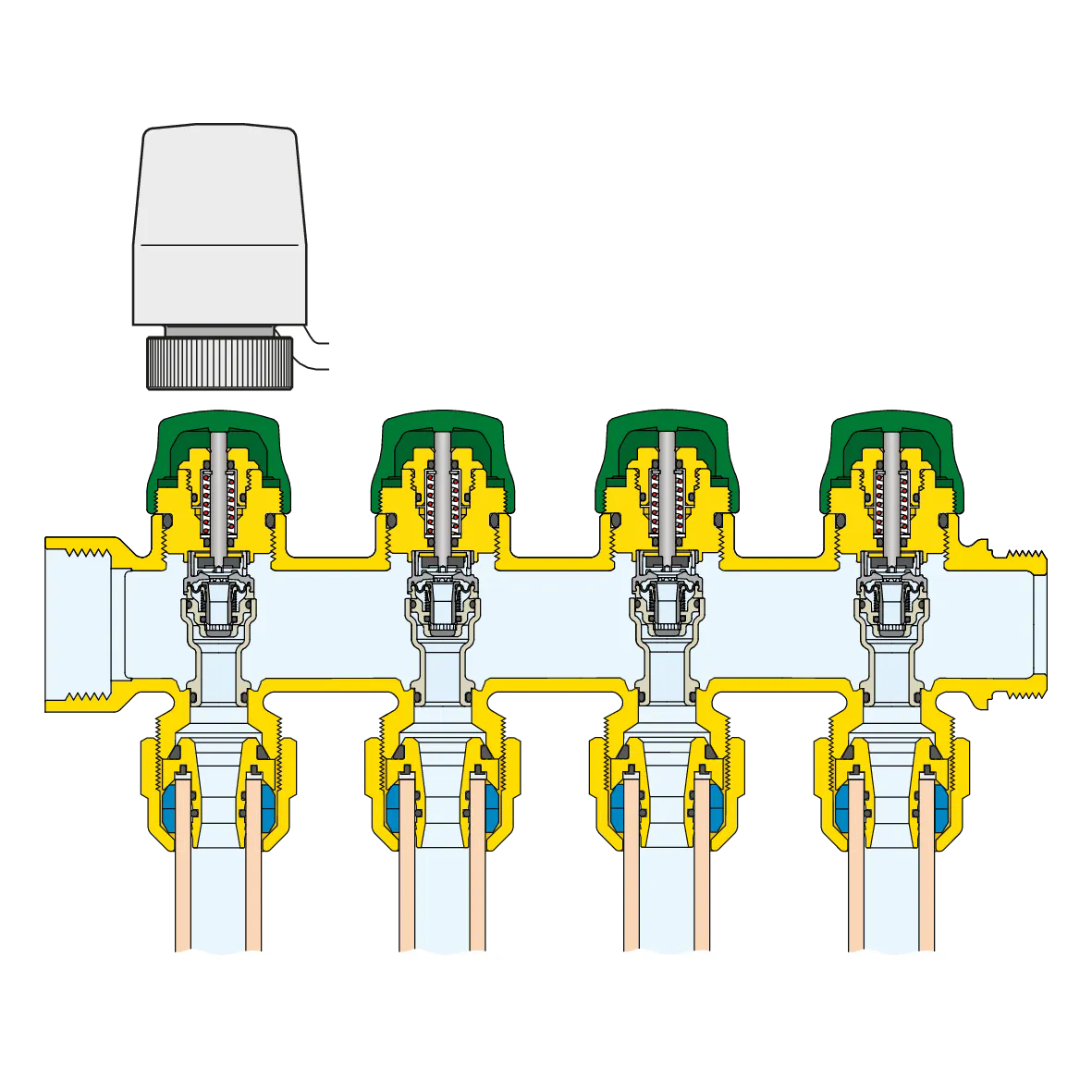

- 回水分水器，每个支路带动态平衡型温控阀，可以安装热电执行器实现自动控温；
- 供回水主管带液晶显示温度条；
- 未端组件，双接口堵头，带手/自动排气阀和泄水阀；
- 分水器支架，将分水器固定在箱体内或墙上。
技术数据
耐压: 6 bar
耐温: 5–60 °C
支管间距: 50 mm
流量调节范围: 25–150 l/h
pdf

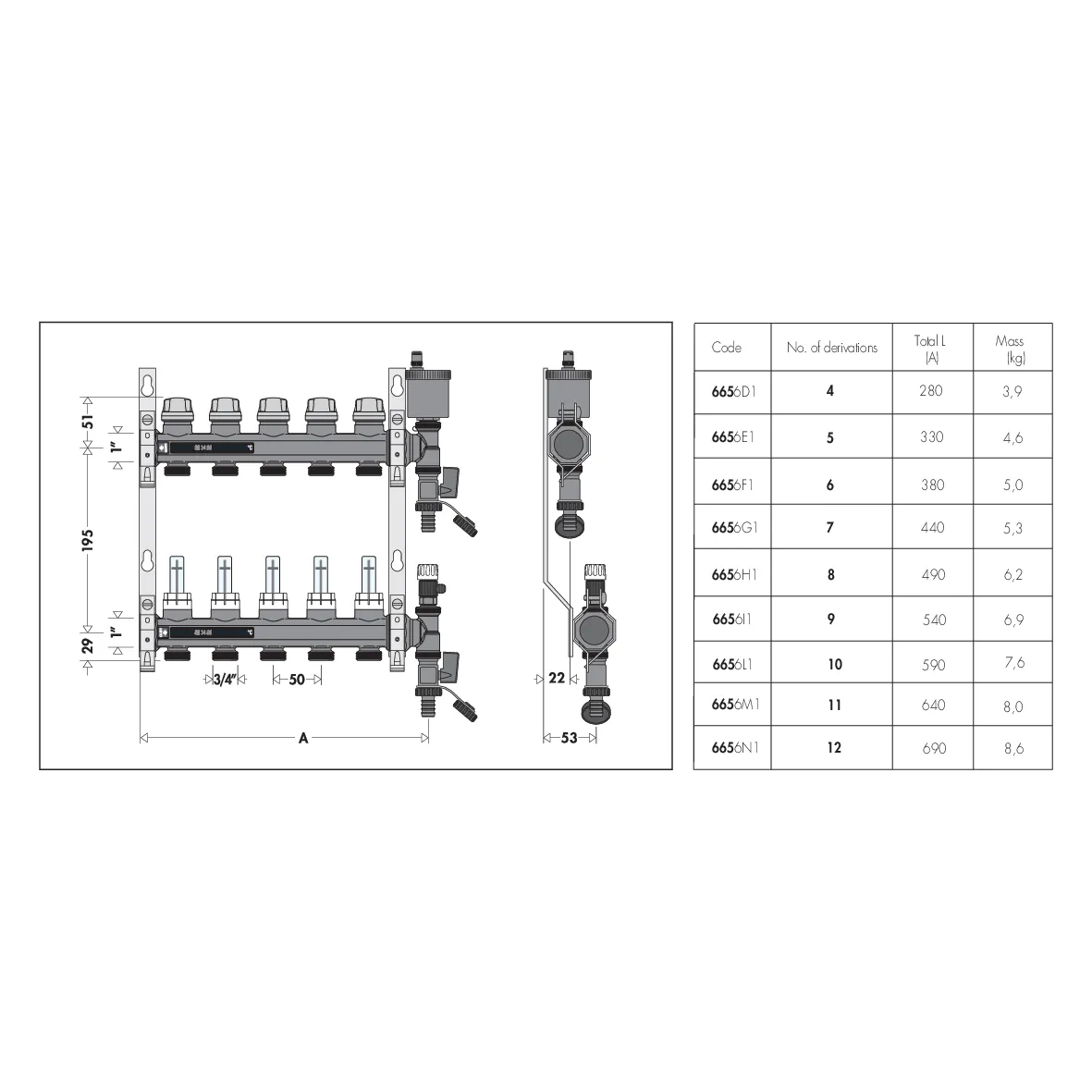

图纸和规范
| 编号 | 主管口径 | 支路口径 |
|---|---|---|
| 6656D1 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 4 支管 |
|
|
|
|
|
产品概述
卡莱菲，6656D1，DYNAMICAL。黄铜热压动态平衡型分水器。包含：- 供水分水器，每个支路带流量计；- 回水分水器，每个支路带动态平衡型温控阀，可以安装热电执行器实现自动控温；- 供回水主管带液晶显示温度条；- 未端组件，双接口堵头，带手/自动排气阀和泄水阀；- 分水器支架，将分水器固定在箱体内或墙上。主管口径: G 1" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，4 支路，卡莱菲专用接头连接方式。耐压: 6 bar。耐温: 5–60 °C。支间距: 50 mm。流量调节范围: 25–150 l/h。
|
||
| 6656E1 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 5 支管 |
|
|
|
|
|
产品概述
卡莱菲，6656E1，DYNAMICAL。黄铜热压动态平衡型分水器。包含：- 供水分水器，每个支路带流量计；- 回水分水器，每个支路带动态平衡型温控阀，可以安装热电执行器实现自动控温；- 供回水主管带液晶显示温度条；- 未端组件，双接口堵头，带手/自动排气阀和泄水阀；- 分水器支架，将分水器固定在箱体内或墙上。主管口径: G 1" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，5支路，卡莱菲专用接头连接方式。耐压: 6 bar。耐温: 5–60 °C。支间距: 50 mm。流量调节范围: 25–150 l/h。
|
||
| 6656F1 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 6 支管 |
|
|
|
|
|
产品概述
卡莱菲，6656F1，DYNAMICAL。黄铜热压动态平衡型分水器。包含：- 供水分水器，每个支路带流量计；- 回水分水器，每个支路带动态平衡型温控阀，可以安装热电执行器实现自动控温；- 供回水主管带液晶显示温度条；- 未端组件，双接口堵头，带手/自动排气阀和泄水阀；- 分水器支架，将分水器固定在箱体内或墙上。主管口径: G 1" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，6支路，卡莱菲专用接头连接方式。耐压: 6 bar。耐温: 5–60 °C。支间距: 50 mm。流量调节范围: 25–150 l/h。
|
||
| 6656G1 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 7 支管 |
|
|
|
|
|
产品概述
卡莱菲，6656G1，DYNAMICAL。黄铜热压动态平衡型分水器。包含：- 供水分水器，每个支路带流量计；- 回水分水器，每个支路带动态平衡型温控阀，可以安装热电执行器实现自动控温；- 供回水主管带液晶显示温度条；- 未端组件，双接口堵头，带手/自动排气阀和泄水阀；- 分水器支架，将分水器固定在箱体内或墙上。主管口径: G 1" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，7支路，卡莱菲专用接头连接方式。耐压: 6 bar。耐温: 5–60 °C。支间距: 50 mm。流量调节范围: 25–150 l/h。
|
||
| 6656H1 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 8 支管 |
|
|
|
|
|
产品概述
卡莱菲，6656H1，DYNAMICAL。黄铜热压动态平衡型分水器。包含：- 供水分水器，每个支路带流量计；- 回水分水器，每个支路带动态平衡型温控阀，可以安装热电执行器实现自动控温；- 供回水主管带液晶显示温度条；- 未端组件，双接口堵头，带手/自动排气阀和泄水阀；- 分水器支架，将分水器固定在箱体内或墙上。主管口径: G 1" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，8支路，卡莱菲专用接头连接方式。耐压: 6 bar。耐温: 5–60 °C。支间距: 50 mm。流量调节范围: 25–150 l/h。
|
||
| 6656I1 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 9 支管 |
|
|
|
|
|
产品概述
卡莱菲，6656I1，DYNAMICAL。黄铜热压动态平衡型分水器。包含：- 供水分水器，每个支路带流量计；- 回水分水器，每个支路带动态平衡型温控阀，可以安装热电执行器实现自动控温；- 供回水主管带液晶显示温度条；- 未端组件，双接口堵头，带手/自动排气阀和泄水阀；- 分水器支架，将分水器固定在箱体内或墙上。主管口径: G 1" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，9支路，卡莱菲专用接头连接方式。耐压: 6 bar。耐温: 5–60 °C。支间距: 50 mm。流量调节范围: 25–150 l/h。
|
||
| 6656L1 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 10 支管 |
|
|
|
|
|
产品概述
卡莱菲，6656L1，DYNAMICAL。黄铜热压动态平衡型分水器。包含：- 供水分水器，每个支路带流量计；- 回水分水器，每个支路带动态平衡型温控阀，可以安装热电执行器实现自动控温；- 供回水主管带液晶显示温度条；- 未端组件，双接口堵头，带手/自动排气阀和泄水阀；- 分水器支架，将分水器固定在箱体内或墙上。主管口径: G 1" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，10支路，卡莱菲专用接头连接方式。耐压: 6 bar。耐温: 5–60 °C。支间距: 50 mm。流量调节范围: 25–150 l/h。
|
||
| 6656M1 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 11 支管 |
|
|
|
|
|
产品概述
卡莱菲，6656M1，DYNAMICAL。黄铜热压动态平衡型分水器。包含：- 供水分水器，每个支路带流量计；- 回水分水器，每个支路带动态平衡型温控阀，可以安装热电执行器实现自动控温；- 供回水主管带液晶显示温度条；- 未端组件，双接口堵头，带手/自动排气阀和泄水阀；- 分水器支架，将分水器固定在箱体内或墙上。主管口径: G 1" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，11支路，卡莱菲专用接头连接方式。耐压: 6 bar。耐温: 5–60 °C。支间距: 50 mm。流量调节范围: 25–150 l/h。
|
||
| 6656N1 | G 1" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 12 支管 |
|
|
|
|
|
产品概述
卡莱菲，6656N1，DYNAMICAL。黄铜热压动态平衡型分水器。包含：- 供水分水器，每个支路带流量计；- 回水分水器，每个支路带动态平衡型温控阀，可以安装热电执行器实现自动控温；- 供回水主管带液晶显示温度条；- 未端组件，双接口堵头，带手/自动排气阀和泄水阀；- 分水器支架，将分水器固定在箱体内或墙上。主管口径: G 1" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，12支路，卡莱菲专用接头连接方式。耐压: 6 bar。耐温: 5–60 °C。支间距: 50 mm。流量调节范围: 25–150 l/h。
|
||
