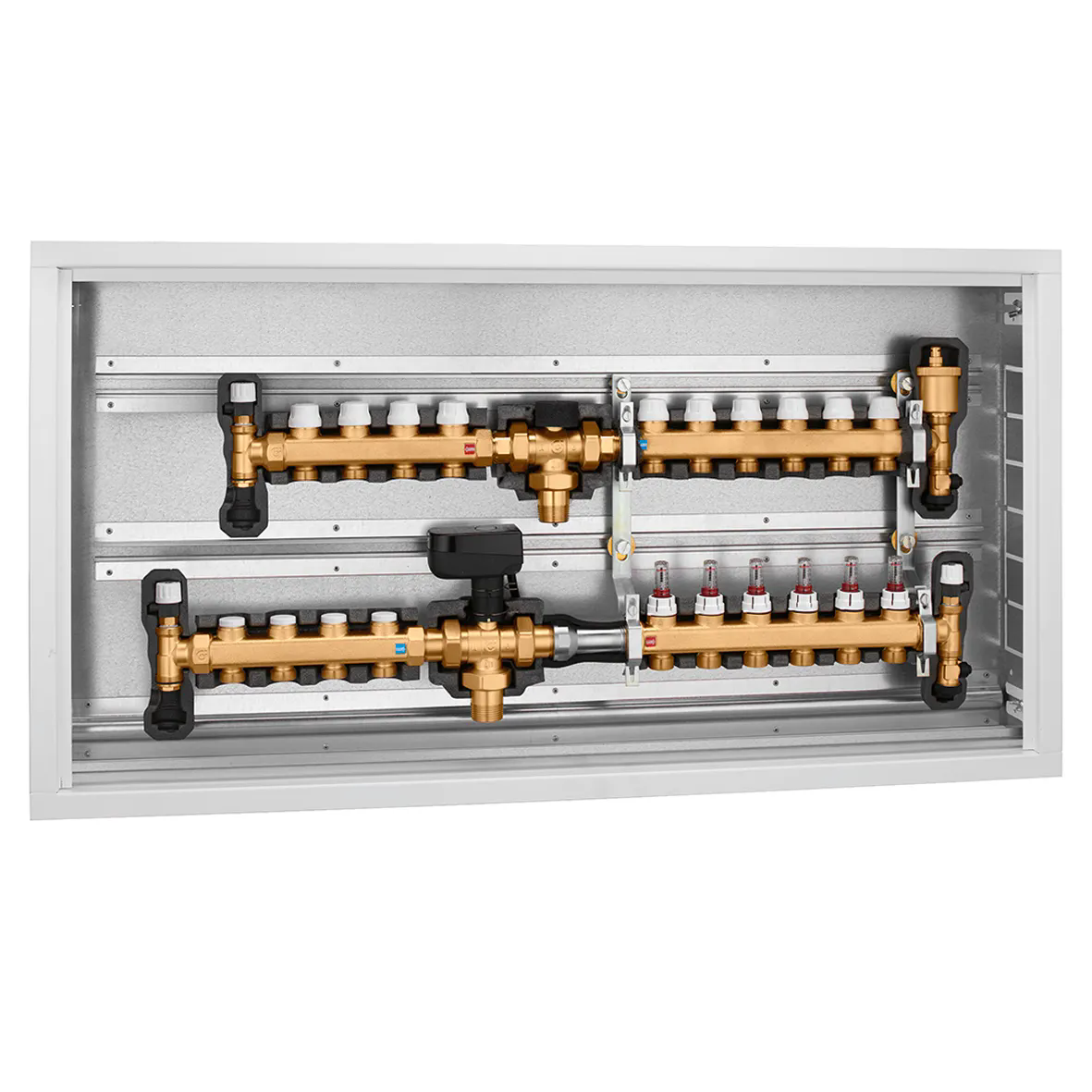

辐射/风机盘管系统双用式预组装型集分水器及箱体。
产品描述
辐射/风机盘管系统双用式分集水器。
包含：
- 带流量计和温控阀的辐射系统分集水器，带保温壳；
- 带预调节和开关阀的风机盘管系统分集水器，带保温壳；
- 三点式电动切换阀，带保温壳及防冷凝隔离器；
- 止回组件；
- 箱体。
技术数据
耐压: 6 bar
耐温: 5–60 °C
电源: 230 V AC
支管间距: 50 mm
图纸和规范
| 编号 | 主管口径 | 辐射系统支路 | 风盘系统支路 |
|---|---|---|---|
| 6640F1 | R 1" (EN 10226-1) M | G 3/4" A (ISO 228-1) M 6 支管 | G 3/4" A (ISO 228-1) M 4 支管 |
|
|
|
||
|
产品概述
卡莱菲，6640F1。辐射/风机盘管系统双用式分集水器。包含：- 带流量计和温控阀的辐射系统分集水器，带保温壳；- 带预调节和开关阀的风机盘管系统分集水器，带保温壳；- 三点式电动切换阀，带保温壳及防冷凝隔离器；- 止回组件；- 箱体。主管口径: R 1" (EN 10226-1) M。辐射系统支路: G 3/4" A (ISO 228-1) M，6 支管， 卡莱菲专用接头连接方式。风盘系统支路: G 3/4" A (ISO 228-1) M，4 支路，卡莱菲专用接头连接方式。耐压: 6 bar。耐温: 5–60 °C。电源: 230 V AC。支管间距: 50 mm。
|
|||
| 6640G1 | R 1" (EN 10226-1) M | G 3/4" A (ISO 228-1) M 7 支管 | G 3/4" A (ISO 228-1) M 4 支管 |
|
|
|
||
|
3D models
产品概述
卡莱菲，6640G1。辐射/风机盘管系统双用式分集水器。包含：- 带流量计和温控阀的辐射系统分集水器，带保温壳；- 带预调节和开关阀的风机盘管系统分集水器，带保温壳；- 三点式电动切换阀，带保温壳及防冷凝隔离器；- 止回组件；- 箱体。主管口径: R 1" (EN 10226-1) M。辐射系统支路: G 3/4" A (ISO 228-1) M，7 支管， 卡莱菲专用接头连接方式。风盘系统支路: G 3/4" A (ISO 228-1) M，4 支路，卡莱菲专用接头连接方式。耐压: 6 bar。可调温度范围: 5–60 °C。电源: 230 V AC。支管间距: 50 mm。
|
|||
| 6640H1 | R 1" (EN 10226-1) M | G 3/4" A (ISO 228-1) M 8 支管 | G 3/4" A (ISO 228-1) M 4 支管 |
|
|
|
||
|
3D models
产品概述
卡莱菲，6640H1。辐射/风机盘管系统双用式分集水器。包含：- 带流量计和温控阀的辐射系统分集水器，带保温壳；- 带预调节和开关阀的风机盘管系统分集水器，带保温壳；- 三点式电动切换阀，带保温壳及防冷凝隔离器；- 止回组件；- 箱体。主管口径: R 1" (EN 10226-1) M。辐射系统支路: G 3/4" A (ISO 228-1) M，8 支管， 卡莱菲专用接头连接方式。风盘系统支路: G 3/4" A (ISO 228-1) M，4 支路，卡莱菲专用接头连接方式。耐压: 6 bar。可调温度范围: 5–60 °C。电源: 230 V AC。支管间距: 50 mm。
|
|||
| 6640I1 | R 1" (EN 10226-1) M | G 3/4" A (ISO 228-1) M 9 支管 | G 3/4" A (ISO 228-1) M 4 支管 |
|
|
|
||
|
3D models
产品概述
卡莱菲，6640I1。辐射/风机盘管系统双用式分集水器。包含：- 带流量计和温控阀的辐射系统分集水器，带保温壳；- 带预调节和开关阀的风机盘管系统分集水器，带保温壳；- 三点式电动切换阀，带保温壳及防冷凝隔离器；- 止回组件；- 箱体。主管口径: R 1" (EN 10226-1) M。辐射系统支路: G 3/4" A (ISO 228-1) M，9 支管， 卡莱菲专用接头连接方式。风盘系统支路: G 3/4" A (ISO 228-1) M，4 支路，卡莱菲专用接头连接方式。耐压: 6 bar。可调温度范围: 5–60 °C。电源: 230 V AC。支管间距: 50 mm。
|
|||
| 6640L1 | R 1" (EN 10226-1) M | G 3/4" A (ISO 228-1) M 10 支管 | G 3/4" A (ISO 228-1) M 4 支管 |
|
|
|
||
|
3D models
产品概述
卡莱菲，6640L1。辐射/风机盘管系统双用式分集水器。包含：- 带流量计和温控阀的辐射系统分集水器，带保温壳；- 带预调节和开关阀的风机盘管系统分集水器，带保温壳；- 三点式电动切换阀，带保温壳及防冷凝隔离器；- 止回组件；- 箱体。主管口径: R 1" (EN 10226-1) M。辐射系统支路: G 3/4" A (ISO 228-1) M，10 支管， 卡莱菲专用接头连接方式。风盘系统支路: G 3/4" A (ISO 228-1) M，4 支路，卡莱菲专用接头连接方式。耐压: 6 bar。可调温度范围: 5–60 °C。电源: 230 V AC。支管间距: 50 mm。
|
|||
| 6640M1 | R 1" (EN 10226-1) M | G 3/4" A (ISO 228-1) M 11 支管 | G 3/4" A (ISO 228-1) M 4 支管 |
|
|
|
||
|
产品概述
卡莱菲，6640M1。辐射/风机盘管系统双用式分集水器。包含：- 带流量计和温控阀的辐射系统分集水器，带保温壳；- 带预调节和开关阀的风机盘管系统分集水器，带保温壳；- 三点式电动切换阀，带保温壳及防冷凝隔离器；- 止回组件；- 箱体。主管口径: R 1" (EN 10226-1) M。辐射系统支路: G 3/4" A (ISO 228-1) M，11 支管， 卡莱菲专用接头连接方式。风盘系统支路: G 3/4" A (ISO 228-1) M，4 支路，卡莱菲专用接头连接方式。耐压: 6 bar。可调温度范围: 5–60 °C。电源: 230 V AC。支管间距: 50 mm。
|
|||
