668...S1型

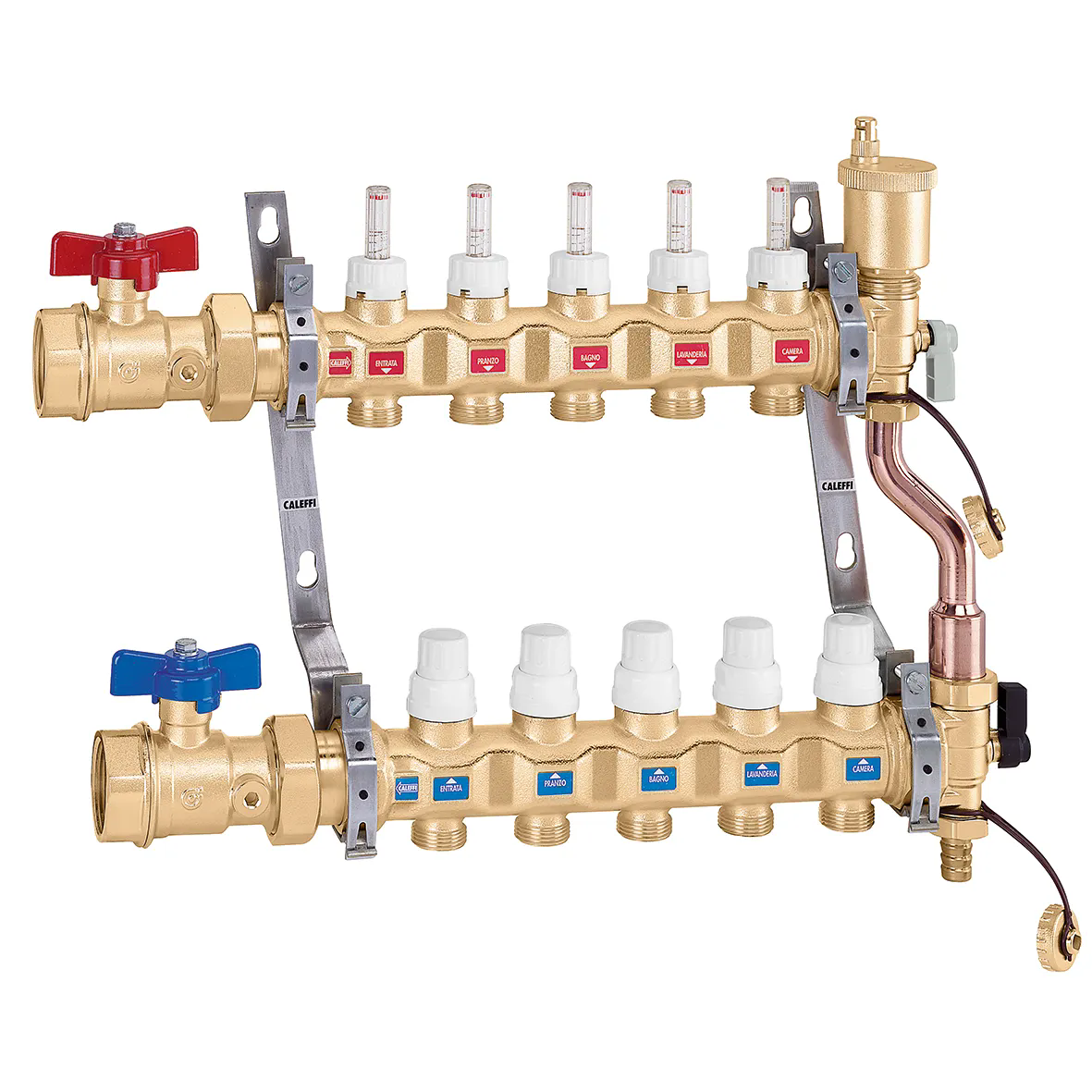

黄铜热压流量计型分水器

Go to

下载图片

产品描述

黄铜热压流量计型分水器。
包含：
- 供水主管，支管带流量计一体式调节阀；
- 回水主管，支管带可配备热电执行器自动控温的温控阀；
- 一体式末端堵头组件，带自动排气阀、多位注水/泄水阀；
- 控制系统压差的供回水压差旁通管；
- 主管截止球阀；
- 支架一对，用于将分水器固定在箱体内或墙上。

技术数据

耐压: 10 bar

耐温: 0–80 °C

下载

图纸和规范

编号	主管口径	支管口径
6686C5S1	G 1" (ISO 228-1) F	G 3/4" A (ISO 228-1) M 3 支管

3D models bim 产品概述卡莱菲，6686C5S1。包含：- 供水主管，支管带流量计一体式调节阀；- 回水主管，支管带可配备热电执行器自动控温的温控阀；- 一体式末端堵头组件，带自动排气阀、多位注水/泄水阀；- 控制系统压差的供回水压差旁通管；- 主管截止球阀；- 支架一对，用于将分水器固定在箱体内或墙上。主管口径: G 1" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，3 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 0–80 °C。
6686D5S1	G 1" (ISO 228-1) F	G 3/4" A (ISO 228-1) M 4 支管

3D models bim 产品概述卡莱菲，6686D5S1。包含：- 供水主管，支管带流量计一体式调节阀；- 回水主管，支管带可配备热电执行器自动控温的温控阀；- 一体式末端堵头组件，带自动排气阀、多位注水/泄水阀；- 控制系统压差的供回水压差旁通管；- 主管截止球阀；- 支架一对，用于将分水器固定在箱体内或墙上。主管口径: G 1" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，4 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 0–80 °C。
6686E5S1	G 1" (ISO 228-1) F	G 3/4" A (ISO 228-1) M 5 支管

3D models bim 产品概述卡莱菲，6686E5S1。包含：- 供水主管，支管带流量计一体式调节阀；- 回水主管，支管带可配备热电执行器自动控温的温控阀；- 一体式末端堵头组件，带自动排气阀、多位注水/泄水阀；- 控制系统压差的供回水压差旁通管；- 主管截止球阀；- 支架一对，用于将分水器固定在箱体内或墙上。主管口径: G 1" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，5 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 0–80 °C。
6686F5S1	G 1" (ISO 228-1) F	G 3/4" A (ISO 228-1) M 6 支管

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250908/6686F5S1(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250908/6686F5S1(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250908/6686F5S1(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250908/6686F5S1(stp).stp bim 产品概述卡莱菲，6686F5S1。包含：- 供水主管，支管带流量计一体式调节阀；- 回水主管，支管带可配备热电执行器自动控温的温控阀；- 一体式末端堵头组件，带自动排气阀、多位注水/泄水阀；- 控制系统压差的供回水压差旁通管；- 主管截止球阀；- 支架一对，用于将分水器固定在箱体内或墙上。主管口径: G 1" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，6 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 0–80 °C。
6686G5S1	G 1" (ISO 228-1) F	G 3/4" A (ISO 228-1) M 7 支管

3D models bim 产品概述卡莱菲，6686G5S1。包含：- 供水主管，支管带流量计一体式调节阀；- 回水主管，支管带可配备热电执行器自动控温的温控阀；- 一体式末端堵头组件，带自动排气阀、多位注水/泄水阀；- 控制系统压差的供回水压差旁通管；- 主管截止球阀；- 支架一对，用于将分水器固定在箱体内或墙上。主管口径: G 1" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，7 支管，卡莱菲专用接头连接方式。耐压: 10 bar。可调温度范围: 0–80 °C。
6686H5S1	G 1" (ISO 228-1) F	G 3/4" A (ISO 228-1) M 8 支管

3D models bim 产品概述卡莱菲， 6686H5S1。包含：- 供水主管，支管带流量计一体式调节阀；- 回水主管，支管带可配备热电执行器自动控温的温控阀；- 一体式末端堵头组件，带自动排气阀、多位注水/泄水阀；- 控制系统压差的供回水压差旁通管；- 主管截止球阀；- 支架一对，用于将分水器固定在箱体内或墙上。主管口径: G 1" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，8 支管，卡莱菲专用接头连接方式。耐压: 10 bar。可调温度范围: 0–80 °C。
6686I5S1	G 1" (ISO 228-1) F	G 3/4" A (ISO 228-1) M 9 支管

3D models bim 产品概述卡莱菲， 6686I5S1。包含：- 供水主管，支管带流量计一体式调节阀；- 回水主管，支管带可配备热电执行器自动控温的温控阀；- 一体式末端堵头组件，带自动排气阀、多位注水/泄水阀；- 控制系统压差的供回水压差旁通管；- 主管截止球阀；- 支架一对，用于将分水器固定在箱体内或墙上。主管口径: G 1" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，9 支管，卡莱菲专用接头连接方式。耐压: 10 bar。可调温度范围: 0–80 °C。
6686L5S1	G 1" (ISO 228-1) F	G 3/4" A (ISO 228-1) M 10 支管

3D models bim 产品概述卡莱菲， 6686L5S1。包含：- 供水主管，支管带流量计一体式调节阀；- 回水主管，支管带可配备热电执行器自动控温的温控阀；- 一体式末端堵头组件，带自动排气阀、多位注水/泄水阀；- 控制系统压差的供回水压差旁通管；- 主管截止球阀；- 支架一对，用于将分水器固定在箱体内或墙上。主管口径: G 1" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，10 支管，卡莱菲专用接头连接方式。耐压: 10 bar。可调温度范围: 0–80 °C。
6686M5S1	G 1" (ISO 228-1) F	G 3/4" A (ISO 228-1) M 11 支管

3D models bim 产品概述卡莱菲， 6686M5S1。包含：- 供水主管，支管带流量计一体式调节阀；- 回水主管，支管带可配备热电执行器自动控温的温控阀；- 一体式末端堵头组件，带自动排气阀、多位注水/泄水阀；- 控制系统压差的供回水压差旁通管；- 主管截止球阀；- 支架一对，用于将分水器固定在箱体内或墙上。主管口径: G 1" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，11 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 0–80 °C。
6686N5S1	G 1" (ISO 228-1) F	G 3/4" A (ISO 228-1) M 12 支管

3D models bim 产品概述卡莱菲， 6686N5S1。包含：- 供水主管，支管带流量计一体式调节阀；- 回水主管，支管带可配备热电执行器自动控温的温控阀；- 一体式末端堵头组件，带自动排气阀、多位注水/泄水阀；- 控制系统压差的供回水压差旁通管；- 主管截止球阀；- 支架一对，用于将分水器固定在箱体内或墙上。主管口径: G 1" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，12 支管，卡莱菲专用接头连接方式。耐压: 10 bar。可调温度范围: 0–80 °C。
6686O5S1	G 1" (ISO 228-1) F	G 3/4" A (ISO 228-1) M 13 支管

3D models bim 产品概述卡莱菲， 6686O5S1。包含：- 供水主管，支管带流量计一体式调节阀；- 回水主管，支管带可配备热电执行器自动控温的温控阀；- 一体式末端堵头组件，带自动排气阀、多位注水/泄水阀；- 控制系统压差的供回水压差旁通管；- 主管截止球阀；- 支架一对，用于将分水器固定在箱体内或墙上。主管口径: G 1" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，13 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 0–80 °C。
6686P5S1	G 1" (ISO 228-1) F	G 3/4" A (ISO 228-1) M 14 支管

3D models bim 产品概述卡莱菲， 6686P5S1。包含：- 供水主管，支管带流量计一体式调节阀；- 回水主管，支管带可配备热电执行器自动控温的温控阀；- 一体式末端堵头组件，带自动排气阀、多位注水/泄水阀；- 控制系统压差的供回水压差旁通管；- 主管截止球阀；- 支架一对，用于将分水器固定在箱体内或墙上。主管口径: G 1" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，14 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 0–80 °C。
6687C5S1	G 1 1/4" (ISO 228-1) F	G 3/4" A (ISO 228-1) M 3 支管

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250908/6687C5S1(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250908/6687C5S1(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250908/6687C5S1(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250908/6687C5S1(stp).stp bim 产品概述卡莱菲， 6687C5S1。包含：- 供水主管，支管带流量计一体式调节阀；- 回水主管，支管带可配备热电执行器自动控温的温控阀；- 一体式末端堵头组件，带自动排气阀、多位注水/泄水阀；- 控制系统压差的供回水压差旁通管；- 主管截止球阀；- 支架一对，用于将分水器固定在箱体内或墙上。主管口径: G 1 1/4" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，3 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 0–80 °C。
6687D5S1	G 1 1/4" (ISO 228-1) F	G 3/4" A (ISO 228-1) M 4 支管

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250908/6687D5S1(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250908/6687D5S1(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250908/6687D5S1(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250908/6687D5S1(stp).stp bim 产品概述卡莱菲， 6687D5S1。包含：- 供水主管，支管带流量计一体式调节阀；- 回水主管，支管带可配备热电执行器自动控温的温控阀；- 一体式末端堵头组件，带自动排气阀、多位注水/泄水阀；- 控制系统压差的供回水压差旁通管；- 主管截止球阀；- 支架一对，用于将分水器固定在箱体内或墙上。主管口径: G 1 1/4" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，4 支管，卡莱菲专用接头连接方式。耐压: 10 bar。可调温度范围: 0–80 °C。
6687E5S1	G 1 1/4" (ISO 228-1) F	G 3/4" A (ISO 228-1) M 5 支管

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250908/6687E5S1(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250908/6687E5S1(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250908/6687E5S1(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250908/6687E5S1(stp).stp bim 产品概述卡莱菲， 6687E5S1。包含：- 供水主管，支管带流量计一体式调节阀；- 回水主管，支管带可配备热电执行器自动控温的温控阀；- 一体式末端堵头组件，带自动排气阀、多位注水/泄水阀；- 控制系统压差的供回水压差旁通管；- 主管截止球阀；- 支架一对，用于将分水器固定在箱体内或墙上。主管口径: G 1 1/4" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，5 支管，卡莱菲专用接头连接方式。耐压: 10 bar。可调温度范围: 0–80 °C。
6687F5S1	G 1 1/4" (ISO 228-1) F	G 3/4" A (ISO 228-1) M 6 支管

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250908/6687F5S1(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250908/6687F5S1(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250908/6687F5S1(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250908/6687F5S1(stp).stp bim 产品概述卡莱菲， 6687F5S1。包含：- 供水主管，支管带流量计一体式调节阀；- 回水主管，支管带可配备热电执行器自动控温的温控阀；- 一体式末端堵头组件，带自动排气阀、多位注水/泄水阀；- 控制系统压差的供回水压差旁通管；- 主管截止球阀；- 支架一对，用于将分水器固定在箱体内或墙上。主管口径: G 1 1/4" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，6 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 0–80 °C。
6687G5S1	G 1 1/4" (ISO 228-1) F	G 3/4" A (ISO 228-1) M 7 支管

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687G5S1(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687G5S1(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687G5S1(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687G5S1(stp).stp bim 产品概述卡莱菲， 6687G5S1。包含：- 供水主管，支管带流量计一体式调节阀；- 回水主管，支管带可配备热电执行器自动控温的温控阀；- 一体式末端堵头组件，带自动排气阀、多位注水/泄水阀；- 控制系统压差的供回水压差旁通管；- 主管截止球阀；- 支架一对，用于将分水器固定在箱体内或墙上。主管口径: G 1 1/4" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，7 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 0–80 °C。
6687H5S1	G 1 1/4" (ISO 228-1) F	G 3/4" A (ISO 228-1) M 8 支管

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687H5S1(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687H5S1(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687H5S1(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687H5S1(stp).stp bim 产品概述卡莱菲， 6687H5S1。包含：- 供水主管，支管带流量计一体式调节阀；- 回水主管，支管带可配备热电执行器自动控温的温控阀；- 一体式末端堵头组件，带自动排气阀、多位注水/泄水阀；- 控制系统压差的供回水压差旁通管；- 主管截止球阀；- 支架一对，用于将分水器固定在箱体内或墙上。主管口径: G 1 1/4" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，8 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 0–80 °C。
6687I5S1	G 1 1/4" (ISO 228-1) F	G 3/4" A (ISO 228-1) M 9 支管

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687I5S1(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687I5S1(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687I5S1(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687I5S1(stp).stp bim 产品概述卡莱菲， 6687I5S1。包含：- 供水主管，支管带流量计一体式调节阀；- 回水主管，支管带可配备热电执行器自动控温的温控阀；- 一体式末端堵头组件，带自动排气阀、多位注水/泄水阀；- 控制系统压差的供回水压差旁通管；- 主管截止球阀；- 支架一对，用于将分水器固定在箱体内或墙上。主管口径: G 1 1/4" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，9支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 0–80 °C。
6687L5S1	G 1 1/4" (ISO 228-1) F	G 3/4" A (ISO 228-1) M 10 支管

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687L5S1(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687L5S1(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687L5S1(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687L5S1(stp).stp bim 产品概述卡莱菲， 6687L5S1。包含：- 供水主管，支管带流量计一体式调节阀；- 回水主管，支管带可配备热电执行器自动控温的温控阀；- 一体式末端堵头组件，带自动排气阀、多位注水/泄水阀；- 控制系统压差的供回水压差旁通管；- 主管截止球阀；- 支架一对，用于将分水器固定在箱体内或墙上。主管口径: G 1 1/4" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，10支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 0–80 °C。
6687M5S1	G 1 1/4" (ISO 228-1) F	G 3/4" A (ISO 228-1) M 11 支管

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687M5S1(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687M5S1(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687M5S1(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687M5S1(stp).stp bim 产品概述卡莱菲，6687M5S1。包含：- 供水主管，支管带流量计一体式调节阀；- 回水主管，支管带可配备热电执行器自动控温的温控阀；- 一体式末端堵头组件，带自动排气阀、多位注水/泄水阀；- 控制系统压差的供回水压差旁通管；- 主管截止球阀；- 支架一对，用于将分水器固定在箱体内或墙上。主管口径: G 1 1/4" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，11支管，卡莱菲专用接头连接方式。耐压: 10 bar。可调温度范围: 0–80 °C。
6687N5S1	G 1 1/4" (ISO 228-1) F	G 3/4" A (ISO 228-1) M 12 支管

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687N5S1(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687N5S1(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687N5S1(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687N5S1(stp).stp bim 产品概述卡莱菲，6687N5S1。包含：- 供水主管，支管带流量计一体式调节阀；- 回水主管，支管带可配备热电执行器自动控温的温控阀；- 一体式末端堵头组件，带自动排气阀、多位注水/泄水阀；- 控制系统压差的供回水压差旁通管；- 主管截止球阀；- 支架一对，用于将分水器固定在箱体内或墙上。主管口径: G 1 1/4" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，12 支管，卡莱菲专用接头连接方式。耐压: 10 bar。可调温度范围: 0–80 °C。
6687O5S1	G 1 1/4" (ISO 228-1) F	G 3/4" A (ISO 228-1) M 13 支管

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687O5S1(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687O5S1(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687O5S1(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687O5S1(stp).stp bim 产品概述卡莱菲，6687O5S1。包含：- 供水主管，支管带流量计一体式调节阀；- 回水主管，支管带可配备热电执行器自动控温的温控阀；- 一体式末端堵头组件，带自动排气阀、多位注水/泄水阀；- 控制系统压差的供回水压差旁通管；- 主管截止球阀；- 支架一对，用于将分水器固定在箱体内或墙上。主管口径: G 1 1/4" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，13 支管，卡莱菲专用接头连接方式。耐压: 10 bar。可调温度范围: 0–80 °C。
6687P5S1	G 1 1/4" (ISO 228-1) F	G 3/4" A (ISO 228-1) M 14 支管

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687P5S1(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687P5S1(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687P5S1(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250909/6687P5S1(stp).stp bim 产品概述卡莱菲，6687P5S1。包含：- 供水主管，支管带流量计一体式调节阀；- 回水主管，支管带可配备热电执行器自动控温的温控阀；- 一体式末端堵头组件，带自动排气阀、多位注水/泄水阀；- 控制系统压差的供回水压差旁通管；- 主管截止球阀；- 支架一对，用于将分水器固定在箱体内或墙上。主管口径: G 1 1/4" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，14 支管，卡莱菲专用接头连接方式。耐压: 10 bar。可调温度范围: 0–80 °C。
