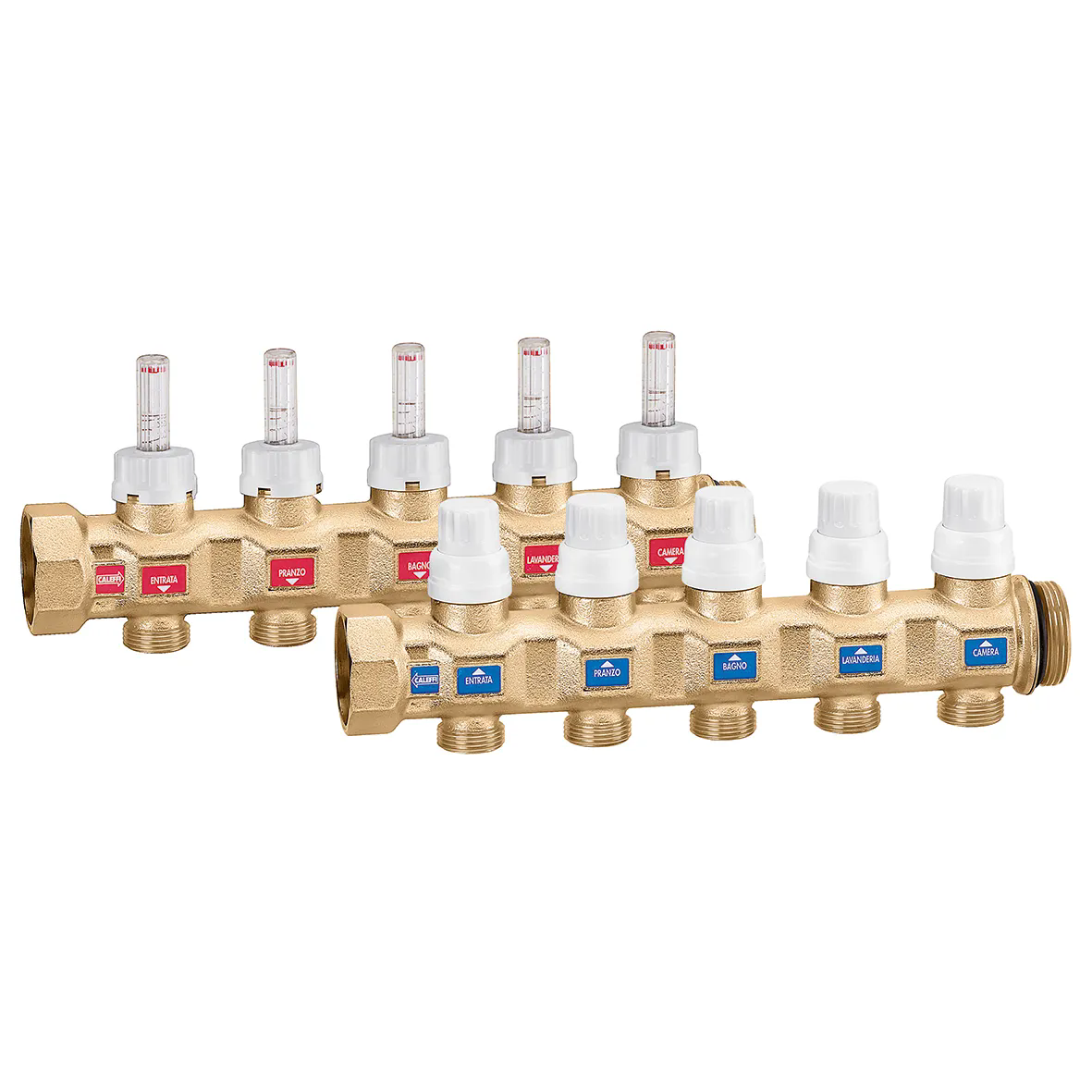

供回水主管一对。
产品描述
供回水主管。
供回水支路带流量计一体式调节阀。
回水支路带温控阀，可实现自动温控。
技术数据
耐压: 10 bar
耐温: 0–80 °C
支管间距: 50 mm
pdf
图纸和规范
| 编号 | 主管口径 | 支路口径 |
|---|---|---|
| 668735S1 | G 1 1/4" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 3 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，668735S1。供回水主管。供回水支路带流量计一体式调节阀。回水支路带温控阀，可实现自动温控。主管口径: G 1 1/4" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，3 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 0–80 °C。支管间距: 50 mm。
|
||
| 668745S1 | G 1 1/4" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 4 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，668745S1。供回水主管。供回水支路带流量计一体式调节阀。回水支路带温控阀，可实现自动温控。主管口径: G 1 1/4" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，4 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 0–80 °C。支管间距: 50 mm。
|
||
| 668755S1 | G 1 1/4" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 5 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，668755S1。供回水主管。供回水支路带流量计一体式调节阀。回水支路带温控阀，可实现自动温控。主管口径: G 1 1/4" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，5 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 0–80 °C。支管间距: 50 mm。
|
||
| 668765S1 | G 1 1/4" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 6 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，668765S1。供回水主管。供回水支路带流量计一体式调节阀。回水支路带温控阀，可实现自动温控。主管口径: G 1 1/4" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，6 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 0–80 °C。支管间距: 50 mm。
|
||
| 668775S1 | G 1 1/4" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 7 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，668775S1。供回水主管。供回水支路带流量计一体式调节阀。回水支路带温控阀，可实现自动温控。主管口径: G 1 1/4" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，7 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 0–80 °C。支管间距: 50 mm。
|
||
| 668785S1 | G 1 1/4" (ISO 228-1) F | G 3/4" A (ISO 228-1) M 8 支管 |
|
|
|
|
|
3D models
产品概述
卡莱菲，668785S1。供回水主管。供回水支路带流量计一体式调节阀。回水支路带温控阀，可实现自动温控。主管口径: G 1 1/4" (ISO 228-1) F。出水接口: G 3/4" A (ISO 228-1) M，8 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 0–80 °C。支管间距: 50 mm。
|
||
bim
