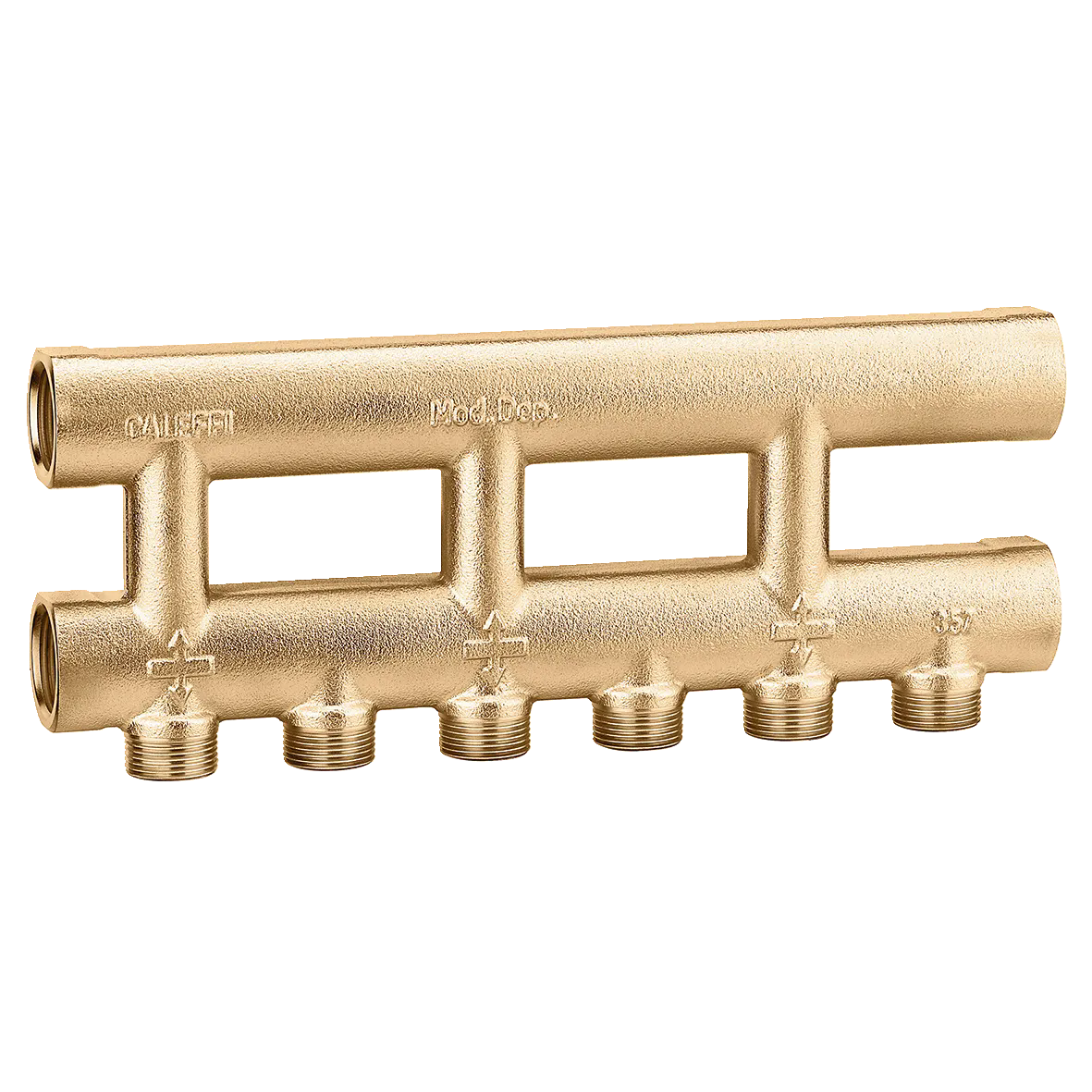

357型

单侧进出口一体式集分水器。

Go to

下载图片

产品描述

一体式集分水器。
适合于供暖系统。

技术数据

耐压: 10 bar

耐温: -10–110 °C

主管间距: 60 mm

支路间距: 40 mm

下载

图纸和规范

编号	口径	支管口径
357502	G 3/4" (ISO 228-1) F	23 p,1.5 M 2 支管

3D models bim 产品概述卡莱菲，357502。一体式集分水器。适合于供暖系统。口径: G 3/4" (ISO 228-1) F。支管口径: 23 p, 1.5 M，2 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: -10–110 °C。主管间距: 60 mm。支路间距: 40 mm。
357503	G 3/4" (ISO 228-1) F	23 p, 1.5 M 3支管

3D models bim 产品概述卡莱菲，357503。一体式集分水器。适合于供暖系统。口径: G 3/4" (ISO 228-1) F。支管口径: 23 p, 1.5 M，3支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: -10–110 °C。主管间距: 60 mm。支路间距: 40 mm。
357504	G 3/4" (ISO 228-1) F	23 p, 1.5 M 4 支管

3D models bim 产品概述卡莱菲，357504。一体式集分水器。适合于供暖系统。口径: G 3/4" (ISO 228-1) F。支管口径: 23 p, 1.5 M，4 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: -10–110 °C。主管间距: 60 mm。支路间距: 40 mm。
357505	G 3/4" (ISO 228-1) F	23 p, 1.5 M 5 支管

3D models bim 产品概述卡莱菲，357505。一体式集分水器。适合于供暖系统。口径: G 3/4" (ISO 228-1) F。支管口径: 23 p, 1.5 M，5 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: -10–110 °C。主管间距: 60 mm。支路间距: 40 mm。
357506	G 3/4" (ISO 228-1) F	23 p, 1.5 M 6 支管

3D models bim 产品概述卡莱菲，357506。一体式集分水器。适合于供暖系统。口径: G 3/4" (ISO 228-1) F。支管口径: 23 p, 1.5 M，6 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: -10–110 °C。主管间距: 60 mm。支路间距: 40 mm。
