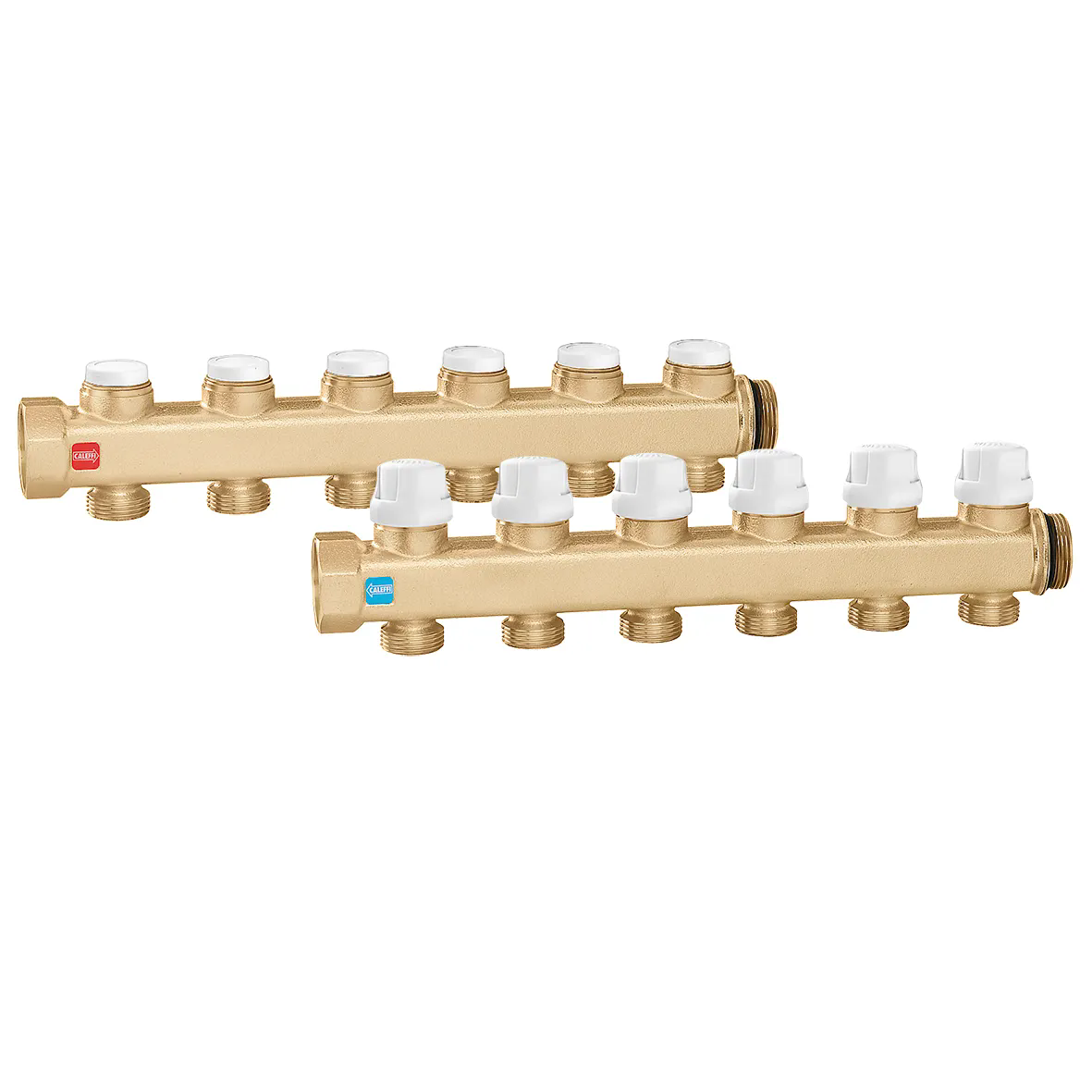

供回水主管一对。
产品描述
供回水主管一对。
供水支路带流量调节阀。
回水支路带温控阀，可实现自动控温。
技术数据
耐压: 10 bar
耐温: 5–100 °C
支管间距: 50 mm
pdf
图纸和规范
| 编号 | 口径 1 | 口径 2 | 支管口径 |
|---|---|---|---|
| 662625 | G 1" (ISO 228-1) F | G 1" A (ISO 228-1) M | G 3/4" A (ISO 228-1) M 2 支管 |
|
Use
6626B5
|
|
||
|
3D models
产品概述
卡莱菲，662625。供回水主管一对。供水支路带流量调节阀。回水支路带温控阀，可实现自动控温。口径 1: G 1" (ISO 228-1) F。口径2: G 1" A (ISO 228-1) M。支管口径: G 3/4" A (ISO 228-1) M，2 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–100 °C。支管间距: 50 mm。
|
|||
| 662635 | G 1" (ISO 228-1) F | G 1" A (ISO 228-1) M | G 3/4" A (ISO 228-1) M 3 支管 |
|
Use
6626C5, 6626G5, 6626O5
|
|
||
|
3D models
产品概述
卡莱菲，662635。供回水主管一对。供水支路带流量调节阀。回水支路带温控阀，可实现自动控温。口径 1: G 1" (ISO 228-1) F。口径2: G 1" A (ISO 228-1) M。支管口径: G 3/4" A (ISO 228-1) M，3 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–100 °C。支管间距: 50 mm。
|
|||
| 662645 | G 1" (ISO 228-1) F | G 1" A (ISO 228-1) M | G 3/4" A (ISO 228-1) M 4 支管 |
|
Use
6626D5, 6626G5, 6626H5, 6626I5
|
|
||
| 662655 | G 1" (ISO 228-1) F | G 1" A (ISO 228-1) M | G 3/4" A (ISO 228-1) M 5 支管 |
|
Use
6626E5, 6626I5, 6626L5, 6626M5, 6626O5
|
|
||
|
3D models
 igs
分享
下载
 stp
分享
下载
产品概述
卡莱菲，662655。供回水主管一对。供水支路带流量调节阀。回水支路带温控阀，可实现自动控温。口径 1: G 1" (ISO 228-1) F。口径2: G 1" A (ISO 228-1) M。支管口径: G 3/4" A (ISO 228-1) M，5 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–100 °C。支管间距: 50 mm。
|
|||
| 662665 | G 1" (ISO 228-1) F | G 1" A (ISO 228-1) M | G 3/4" A (ISO 228-1) M 6 支管 |
|
Use
6626F5, 6626M5, 6626N5
|
|
||
|
3D models
产品概述
卡莱菲，662665。供回水主管一对。供水支路带流量调节阀。回水支路带温控阀，可实现自动控温。口径 1: G 1" (ISO 228-1) F。口径2: G 1" A (ISO 228-1) M。支管口径: G 3/4" A (ISO 228-1) M，6 支管，卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–100 °C。支管间距: 50 mm。
|
|||
