680型

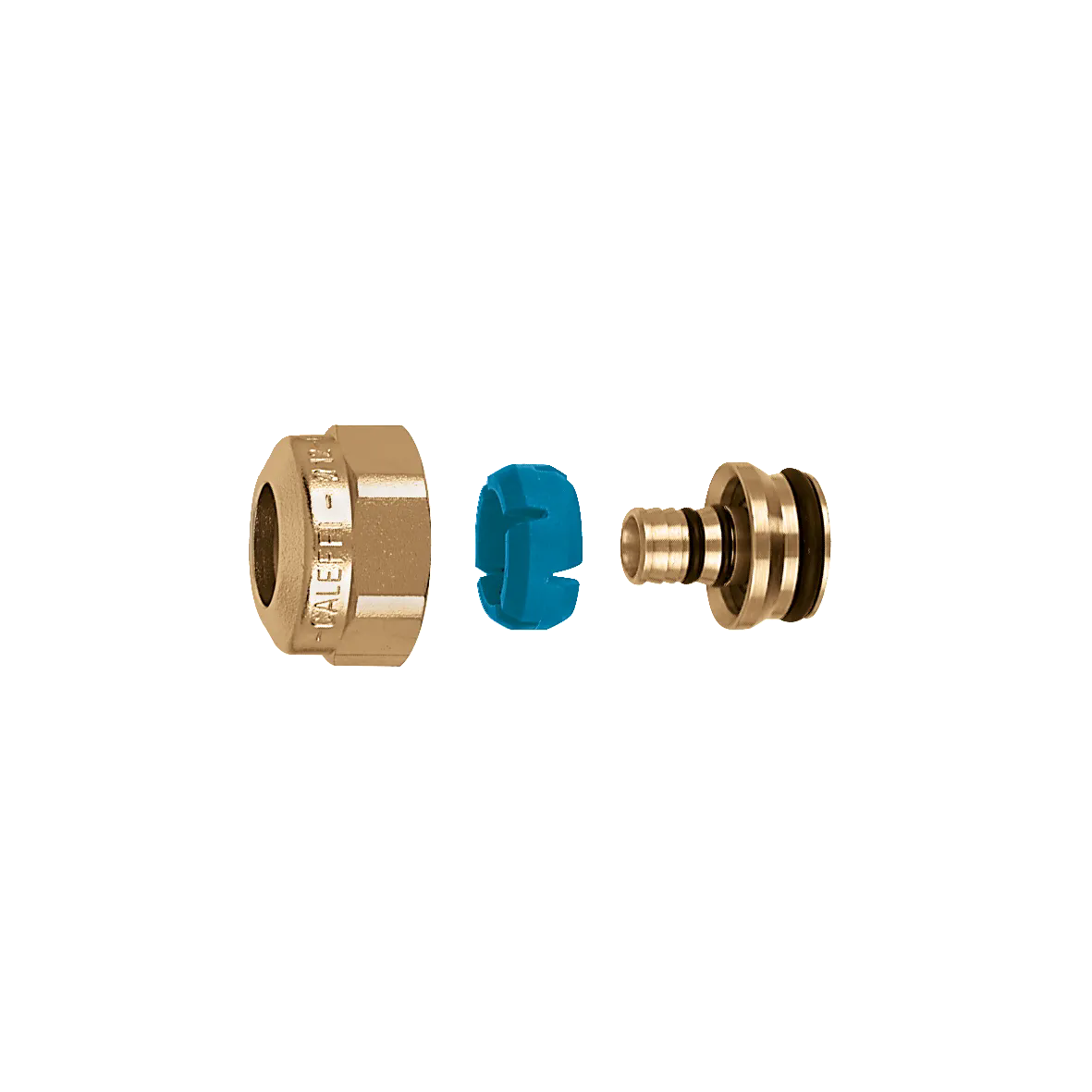

DARCAL，自适应型塑料管接头。

Go to

下载图片

产品描述

自适应型塑料管接头。
耐温：5–80°C(PE - X)；5–75°C（铝塑复合管标记95°C）。

技术数据

耐压: 10 bar

耐温: 5–75 °C

下载

图纸和规范

编号	口径	管道直径
680507	G 3/4" (ISO 228-1) F	Ø 管内径 7.5–8, Ø 管外径 10.5–12

3D models bim 产品概述卡莱菲，680507。自适应型塑料管接头。耐温：5–80°C(PE - X)；5–75°C（铝塑复合管标记95°C）。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 7.5–8， Ø 管外径 10.5–12。耐压: 10 bar。耐温: 5–75 °C。
680502	G 3/4" (ISO 228-1) F	Ø 管内径 7.5–8, Ø管外径 12–14

3D models bim 产品概述卡莱菲，680502。自适应型塑料管接头。耐温：5–80°C(PE - X)；5–75°C（铝塑复合管标记95°C）。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 7.5–8， Ø 管外径 12–14。耐压: 10 bar。耐温: 5–75 °C。
680503	G 3/4" (ISO 228-1) F	Ø 管内径 8.5–9, Ø管外径 12–14

3D models bim 产品概述卡莱菲，680503。自适应型塑料管接头。耐温：5–80°C(PE - X)；5–75°C（铝塑复合管标记95°C）。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 8.5–9， Ø 管外径 12–14。耐压: 10 bar。耐温: 5–75 °C。
680500	G 3/4" (ISO 228-1) F	Ø 管内径 9–9,5, Ø管外径 14–16

3D models bim 产品概述卡莱菲，680500。自适应型塑料管接头。耐温：5–80°C(PE - X)；5–75°C（铝塑复合管标记95°C）。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 9–9.5， Ø 管外径 14–16。耐压: 10 bar。耐温: 5–75 °C。
680501	G 3/4" (ISO 228-1) F	Ø 管内径 9.5–10, Ø管外径 12–14

3D models bim 产品概述卡莱菲，680501。自适应型塑料管接头。耐温：5–80°C(PE - X)；5–75°C（铝塑复合管标记95°C）。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 9.5–10， Ø 管外径 12–14。耐压: 10 bar。耐温: 5–75 °C。
680506	G 3/4" (ISO 228-1) F	Ø 管内径 9.5–10, Ø管外径 14–16

3D models bim 产品概述卡莱菲，680506。自适应型塑料管接头。耐温：5–80°C(PE - X)；5–75°C（铝塑复合管标记95°C）。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 9.5–10， Ø 管外径 14–16。耐压: 10 bar。耐温: 5–75 °C。
680515	G 3/4" (ISO 228-1) F	Ø 管内径 10.5–11, Ø管外径 14–16

3D models bim 产品概述卡莱菲，680515。自适应型塑料管接头。耐温：5–80°C(PE - X)；5–75°C（铝塑复合管标记95°C）。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 10.5–11， Ø 管外径 14–16。耐压: 10 bar。耐温: 5–75 °C。
680517	G 3/4" (ISO 228-1) F	Ø 管内径 10,5–11, Ø管外径 16–18

3D models bim 产品概述卡莱菲，680517。自适应型塑料管接头。耐温：5–80°C(PE - X)；5–75°C（铝塑复合管标记95°C）。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 10.5–11， Ø 管外径 16–18。耐压: 10 bar。耐温: 5–75 °C。
680524	G 3/4" (ISO 228-1) F	Ø 管内径 11.5–12, Ø管外径 14–16

3D models bim 产品概述卡莱菲，680524。自适应型塑料管接头。耐温：5–80°C(PE - X)；5–75°C（铝塑复合管标记95°C）。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 11.5–12， Ø 管外径 14–16。耐压: 10 bar。耐温: 5–75 °C。
680526	G 3/4" (ISO 228-1) F	Ø 管内径 11.5–12, Ø管外径 16–18

3D models bim 产品概述卡莱菲，680526。自适应型塑料管接头。耐温：5–80°C(PE - X)；5–75°C（铝塑复合管标记95°C）。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 11.5–12， Ø 管外径 16–18。耐压: 10 bar。耐温: 5–75 °C。
680535	G 3/4" (ISO 228-1) F	Ø 管内径 12,5–13, Ø管外径 16–18

3D models bim 产品概述卡莱菲，680535。自适应型塑料管接头。耐温：5–80°C(PE - X)；5–75°C（铝塑复合管标记95°C）。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 12.5–13， Ø 管外径 16–18。耐压: 10 bar。耐温: 5–75 °C。
680537	G 3/4" (ISO 228-1) F	Ø 管内径 12.5–13, Ø管外径 18–20

3D models bim 产品概述卡莱菲，680537。自适应型塑料管接头。耐温：5–80°C(PE - X)；5–75°C（铝塑复合管标记95°C）。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 12.5–13， Ø 管外径 18–20。耐压: 10 bar。耐温: 5–75 °C。
680544	G 3/4" (ISO 228-1) F	Ø 管内径 13.5–14, Ø管外径 16–18

3D models bim 产品概述卡莱菲，680544。自适应型塑料管接头。耐温：5–80°C(PE - X)；5–75°C（铝塑复合管标记95°C）。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 13.5–14， Ø 管外径 16–18。耐压: 10 bar。耐温: 5–75 °C。
680546	G 3/4" (ISO 228-1) F	Ø 管内径 13.5–14, Ø管外径 18–20

3D models bim 产品概述卡莱菲，680546。自适应型塑料管接头。耐温：5–80°C(PE - X)；5–75°C（铝塑复合管标记95°C）。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 13.5–14， Ø 管外径 18–20。耐压: 10 bar。耐温: 5–75 °C。
680555	G 3/4" (ISO 228-1) F	Ø 管内径 14.5–15, Ø管外径 18–20

3D models bim 产品概述卡莱菲，680555。自适应型塑料管接头。耐温：5–80°C(PE - X)；5–75°C（铝塑复合管标记95°C）。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 14.5–15， Ø 管外径 18–20。耐压: 10 bar。耐温: 5–75 °C。
680556	G 3/4" (ISO 228-1) F	Ø 管内径 15–15.5, Ø管外径 18–20

3D models bim 产品概述卡莱菲，680556。自适应型塑料管接头。耐温：5–80°C(PE - X)；5–75°C（铝塑复合管标记95°C）。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 15–15.5， Ø 管外径 18–20。耐压: 10 bar。耐温: 5–75 °C。
680564	G 3/4" (ISO 228-1) F	Ø 管内径 15.5–16, Ø管外径 18–20

3D models bim 产品概述卡莱菲，680564。自适应型塑料管接头。耐温：5–80°C(PE - X)；5–75°C（铝塑复合管标记95°C）。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 15.5–16， Ø 管外径 18–20。耐压: 10 bar。耐温: 5–75 °C。
680505	G 3/4" (ISO 228-1) F	Ø 管内径 17, Ø管外径 22

3D models bim 产品概述卡莱菲，680505。自适应型塑料管接头。耐温：5–80°C(PE - X)；5–75°C（铝塑复合管标记95°C）。口径: G 3/4" (ISO 228-1) F，卡莱菲专用接头连接方式。管道直径: Ø 管内径 17， Ø 管外径 22。耐压: 10 bar。耐温: 5–75 °C。
