直型自动温控阀，可安装恒温控制器或热电执行器。
产品描述

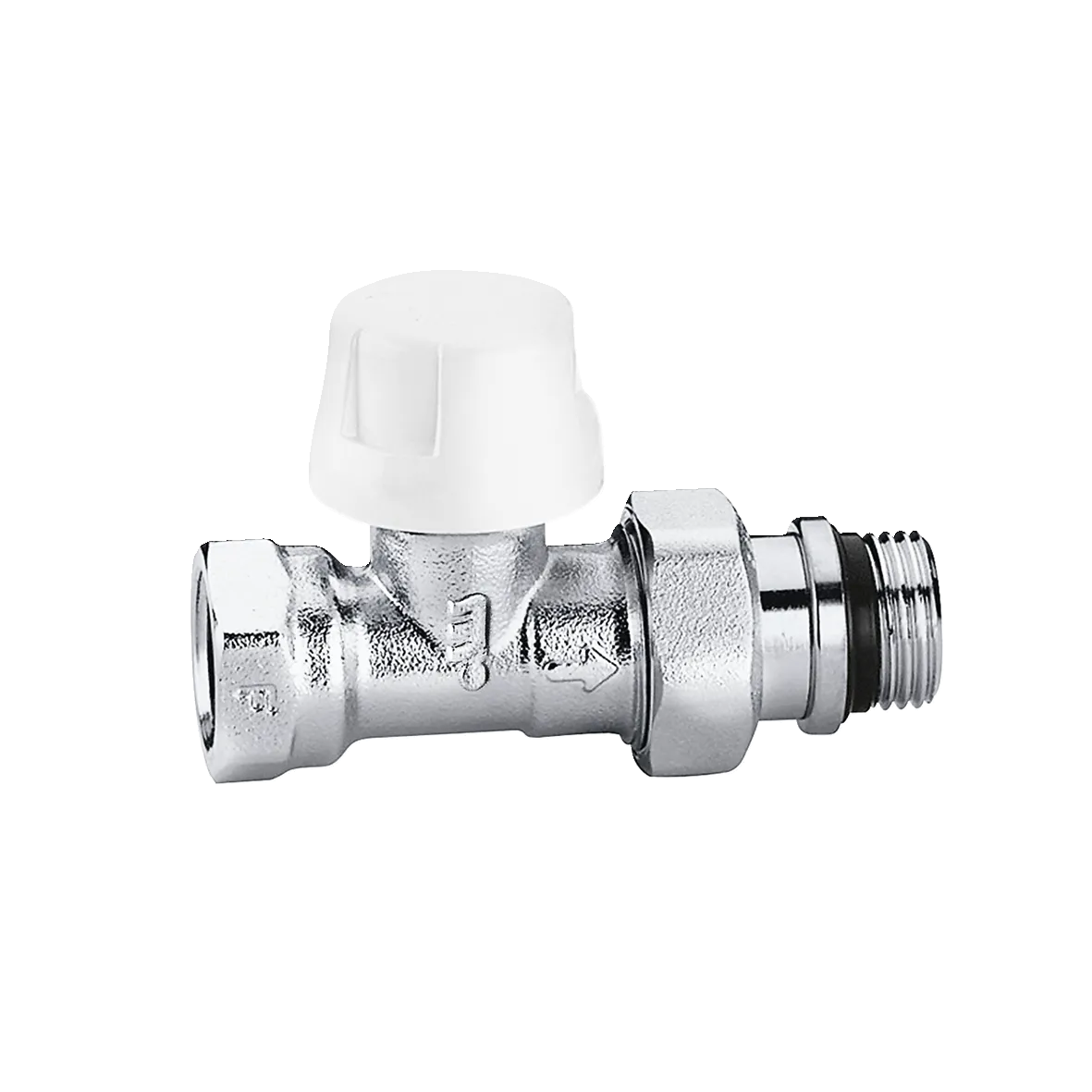

直型自动温控阀。
可配套机械式、电子式或热电执行器。
适合于钢管(铜管需使用441型接头）。
技术数据
耐压: 10 bar
耐温: 5–100 °C
表面: 镀铬
材质：黄铜
备注
EN 215认证涵盖编号200000/200001和201,204系列恒温控制头与220,221,222,223,224,225,226和227系列阀的组合。
认证
pdf
图纸和规范
| 编号 | 散热器接口 | 管道接口 | 备注 |
|---|---|---|---|
| 221302 | G 3/8" A (ISO 228-1) M 直型连接 | Rp 3/8" (EN 10226-1) F 直型连接 | - |
|
Kvs
1.09 m³/h
|
|
||
|
3D models
产品概述
卡莱菲，221302。直型自动温控阀。可配套机械式、电子式或热电执行器。适合于钢管(铜管需使用441型接头）。散热器接口: G 3/8" A (ISO 228-1) M，直型连接。管道接口: Rp 3/8" (EN 10226-1) F， 直型连接。耐压: 10 bar。耐温: 5–100 °C。表面: 镀铬。Kvs: 1.09 m³/h。材质：黄铜。
|
|||
| 221402 | G 1/2" A (ISO 228-1) M 进水口, 直型连接 | Rp 1/2" (EN 10226-1) F 出水口, 直型连接 | - |
|
Kvs
1.52 m³/h
|
|
||
| 221500 | R 3/4" (EN 10226-1) M 直型连接 | G 3/4" (ISO 228-1) F 直型连接 | 无橡胶密封 |
|
Kvs
2.20 m³/h
|
|
||
bim
dwg
dxf
igs
stp
