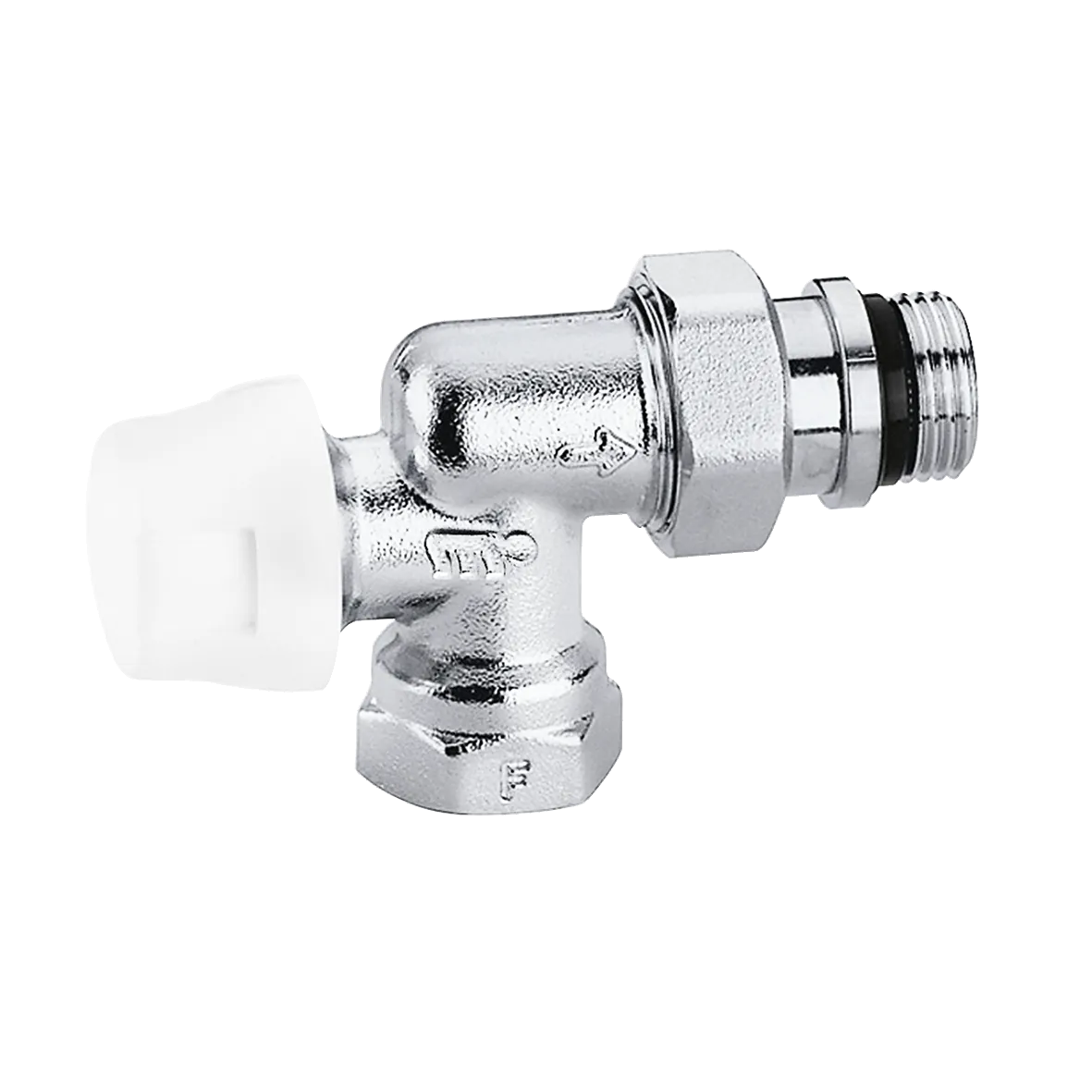

侧向型自动温控阀，可安装恒温控制器或热电执行器。
产品描述
侧向型自动温控阀。
可配套机械式、电子式或热电执行器。
适合于钢管(铜管需使用441型接头）。
技术数据
耐压: 10 bar
耐温: 5–100 °C
表面: 镀铬
材质：黄铜
备注
EN 215认证涵盖编号200000/200001和201,204系列恒温控制头与220,221,222,223,224,225,226和227系列阀的组合。
认证
pdf
图纸和规范
| 编号 | 散热器接口 | 管道接口 | Kvs |
|---|---|---|---|
| 224302 | G 3/8" A (ISO 228-1) M 入水口 | Rp 3/8" (EN 10226-1) F 出水口 | 0.93 m³/h |
|
|
|
||
|
3D models
产品概述
卡莱菲，224302。侧向型自动温控阀。可配套机械式、电子式或热电执行器。适合于钢管(铜管需使用441型接头）。散热器接口: G 3/8" A (ISO 228-1) M，入水口。管道接口: Rp 3/8" (EN 10226-1) F，出水口。耐压: 10 bar。耐温: 5–100 °C。 表面: 镀铬。Kvs: 0.93 m³/h。材质：黄铜。
|
|||
| 224402 | G 1/2" A (ISO 228-1) M 入水口 | Rp 1/2" (EN 10226-1) F 出水口 | 1.39 m³/h |
|
|
|
||
|
3D models
产品概述
卡莱菲，224402。侧向型自动温控阀。可配套机械式、电子式或热电执行器。适合于钢管(铜管需使用441型接头）。散热器接口: G 1/2" A (ISO 228-1) M，入水口。管道接口: Rp 1/2" (EN 10226-1) F，出水口。耐压: 10 bar。耐温: 5–100 °C。 表面: 镀铬。Kvs: 1.39 m³/h。材质：黄铜。
|
|||
bim
