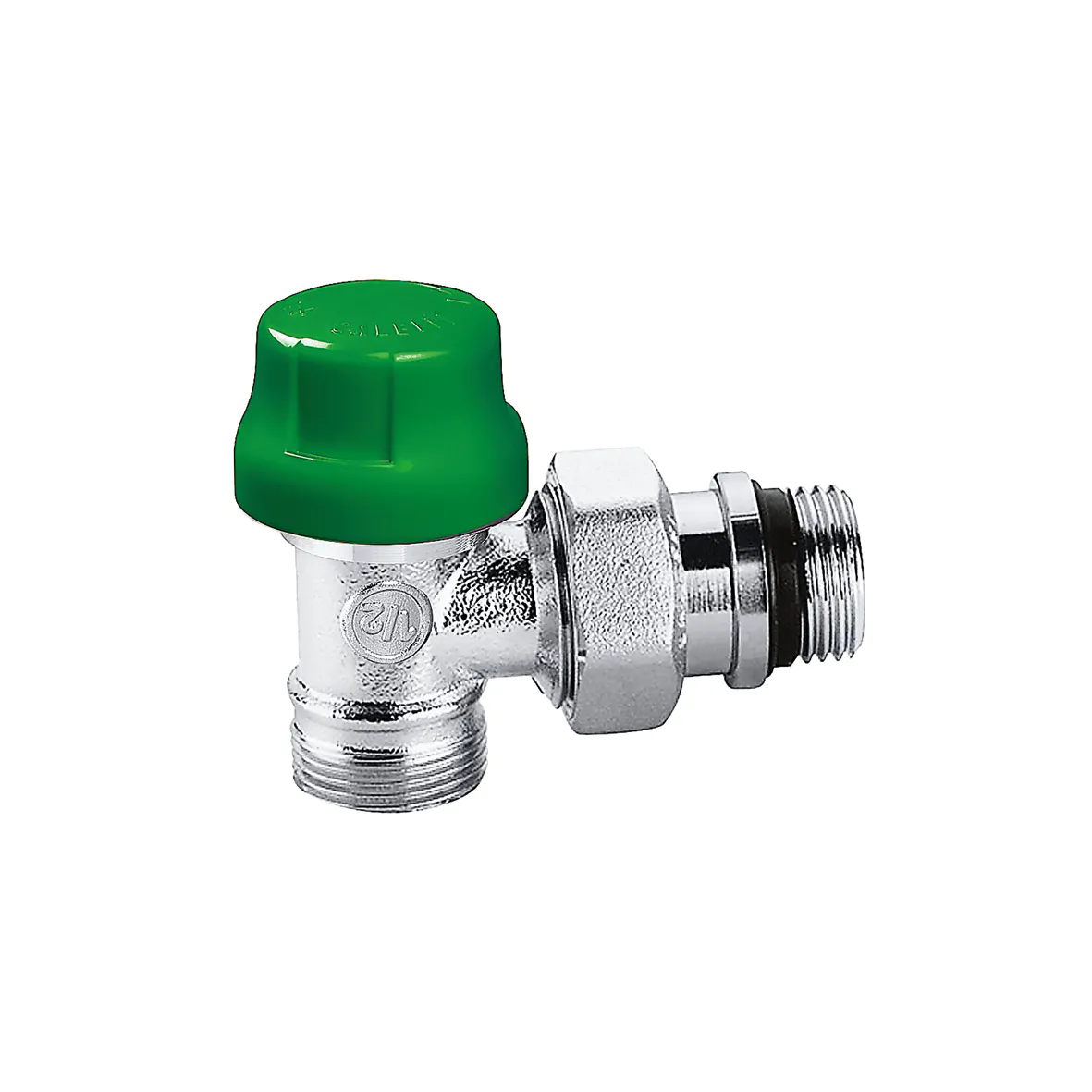

232型

DYNAMICAL®，角型动态平衡型温控阀，可安装恒温控制器或热电执行器。

Go to

下载图片

产品描述

角型动态平衡型温控阀。
可配套机械式、电子式或热电执行器。
铜管或塑料管式连接。
专利产品。

技术数据

耐压: 10 bar

耐温: 5–95 °C

表面: 镀铬

材质：黄铜

下载

图纸和规范

编号	散热器接口	管道接口	备注
232302	G 3/8" A (ISO 228-1) M 入水口，角型连接	23 p,1.5 出水口，角型连接	-
流量调节范围 20–120 l/h
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250825/232302-TST.dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250825/232302-TST.dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250825/232302(IGS).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250825/232302(STP).stp bim 产品概述卡莱菲，232302。DYNAMICAL。角型动态平衡型温控阀。可配套机械式、电子式或热电执行器。铜管或塑料管式连接。散热器接口: G 3/8" A (ISO 228-1) M，入水接口，角型连接。管道接口: 23 p,1.5，出水口，角型连接。卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–95 °C。表面: 镀铬。流量调节范围: 20–120 l/h。材质：黄铜。
232402	G 1/2" A (ISO 228-1) M 入水口，角型连接	23 p,1.5 出水口，角型连接	-
流量调节范围 20–120 l/h
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250825/232402(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250825/232402(dxf).dxf pdf 下载 3D models bim 产品概述卡莱菲，232402。DYNAMICAL。角型动态平衡型温控阀。可配套机械式、电子式或热电执行器。铜管或塑料管式连接。散热器接口: G 1/2" A (ISO 228-1) M，入水接口，角型连接。管道接口: 23 p,1.5，出水口，角型连接。卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–95 °C。表面: 镀铬。流量调节范围: 20–120 l/h。材质：黄铜。
232412	G 1/2" A (ISO 228-1) M 入水口	23 p,1.5 出水口	低流量型
流量调节范围 10–80 l/h
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250825/232412(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250825/232412(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250825/232412(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250825/232412(stp).stp bim 产品概述卡莱菲，232412。DYNAMICAL。角型动态平衡型温控阀。可配套机械式、电子式或热电执行器。铜管或塑料管式连接。散热器接口: G 1/2" A (ISO 228-1) M，入水接口。管道接口: 23 p,1.5，出水口。卡莱菲专用接头连接方式。耐压: 10 bar。耐温: 5–95 °C。表面: 镀铬。流量调节范围: 10–80 l/h。材质：黄铜。
