230型

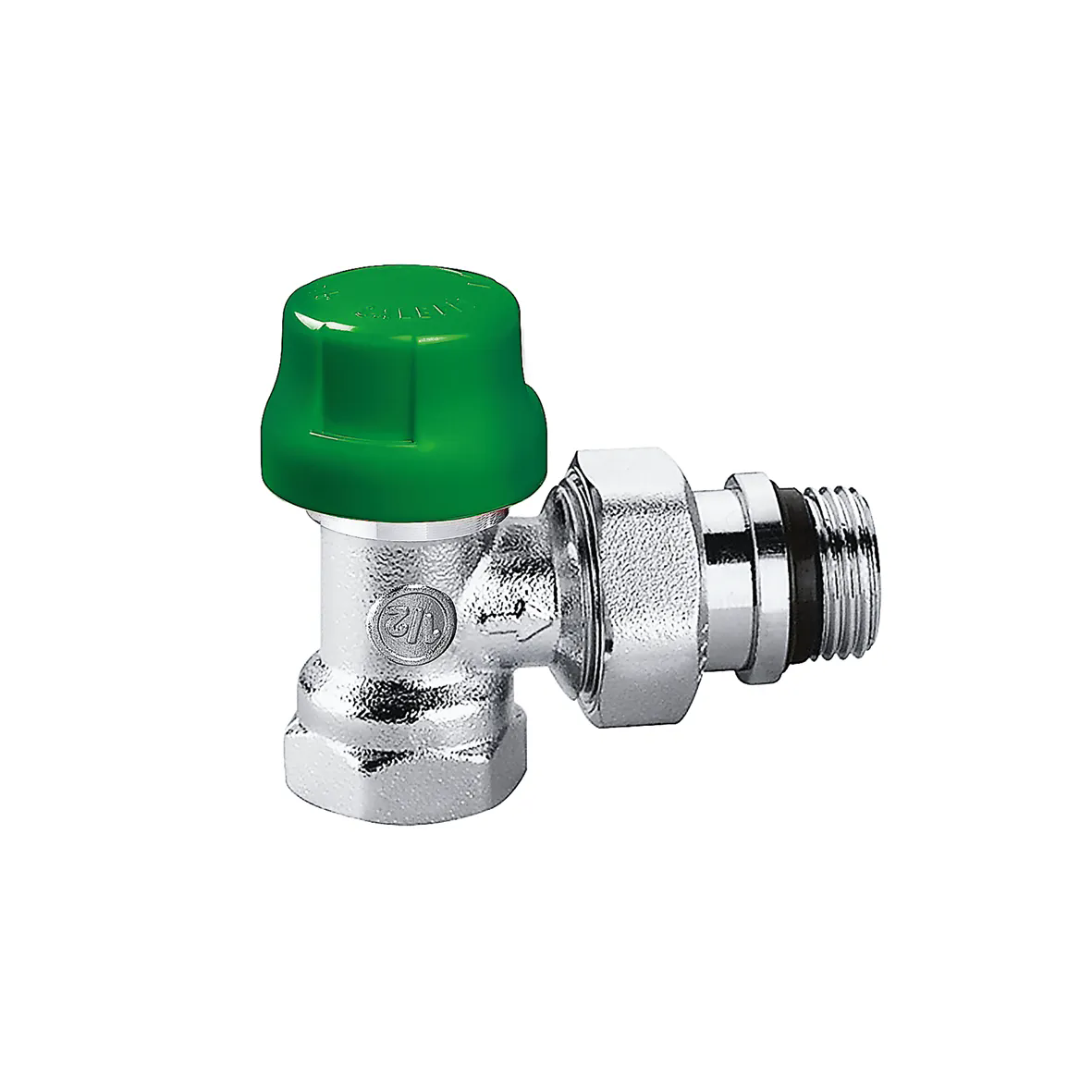

DYNAMICAL®，角型动态平衡型温控阀，可安装恒温控制器或热电执行器。

Go to

下载图片

产品描述

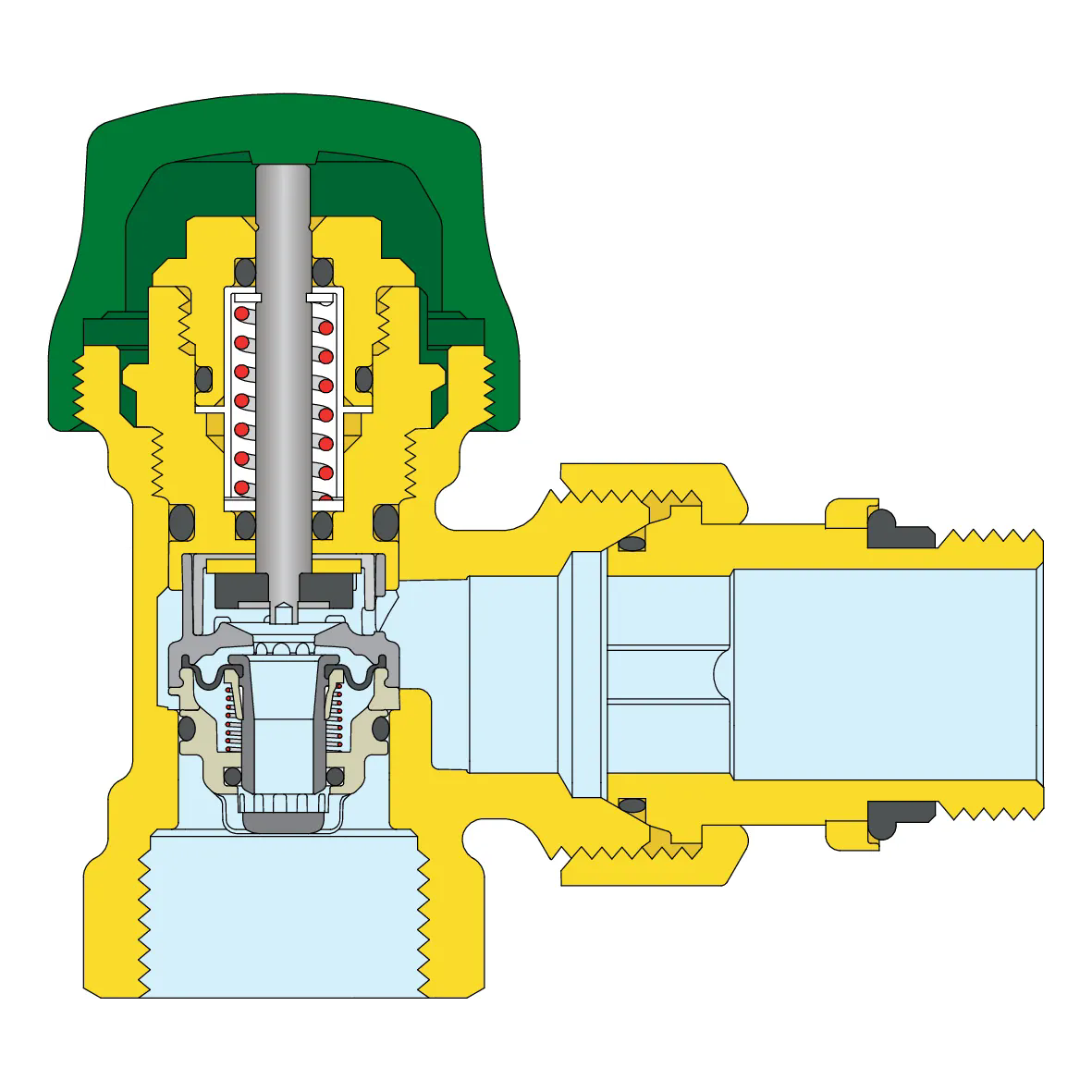

角型动态平衡型温控阀。
可配套机械式、电子式或热电执行器。
角形钢管式连接。
专利产品。

技术数据

耐压: 10 bar

耐温: 5–95 °C

表面: 镀铬

材质：黄铜

下载

图纸和规范

编号	散热器接口	管道接口	备注
230302	G 3/8" A (ISO 228-1) M 角型连接	G 3/8" (ISO 228-1) F 角型连接	-
流量调节范围 20–120 l/h
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250825/230302(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250825/230302(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250825/230302(IGS).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250825/230302(STP).stp bim 产品概述卡莱菲，230302，DYNAMICAL。角型动态平衡型温控阀。可配套机械式、电子式或热电执行器。角型钢管式连接。散热器接口: G 3/8" A (ISO 228-1) M，角型连接。管道接口: G 3/8" (ISO 228-1) F，角型连接。耐压: 10 bar。耐温: 5–95 °C。表面: 镀铬。流量调节范围: 20–120 l/h。材质：黄铜。
230312	G 3/8" A (ISO 228-1) M	G 3/8" (ISO 228-1) F	低流量型
流量调节范围 10–80 l/h
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250825/230312(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250825/230312(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250825/230312(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250825/230312(stp).stp bim 产品概述卡莱菲，230312，DYNAMICAL。角型动态平衡型温控阀。可配套机械式、电子式或热电执行器。角型钢管式连接。散热器接口: G 3/8" A (ISO 228-1) M。管道接口: G 3/8" (ISO 228-1) F。耐压: 10 bar。耐温: 5–95 °C。表面: 镀铬。流量调节范围: 10–80 l/h。材质：黄铜。
230402	G 1/2" A (ISO 228-1) M 角型连接	G 1/2" (ISO 228-1) F 角型连接	-
流量调节范围 20–120 l/h
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250825/230402(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250825/230402(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250825/230402(IGS).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250825/230402(STP).stp bim 产品概述卡莱菲，230402，DYNAMICAL。角型动态平衡型温控阀。可配套机械式、电子式或热电执行器。角型钢管式连接。散热器接口: G 1/2" A (ISO 228-1) M，角型连接。管道接口: G 1/2" (ISO 228-1) F，角型连接。耐压: 10 bar。耐温: 5–95 °C。表面: 镀铬。流量调节范围: 20–120 l/h。材质：黄铜。
230412	G 1" A (ISO 228-1) M	G 1/2" (ISO 228-1) F	低流量型
流量调节范围 10–80 l/h
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250825/230412(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250825/230412(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250825/230412(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250825/230412(stp).stp bim 产品概述卡莱菲，230412，DYNAMICAL。角型动态平衡型温控阀。可配套机械式、电子式或热电执行器。角型钢管式连接。散热器接口: G 1" A (ISO 228-1) M。管道接口: G 1/2" (ISO 228-1) F。耐压: 10 bar。耐温: 5–95 °C。表面: 镀铬。流量调节范围: 10–80 l/h。材质：黄铜。
230500	G 3/4" A (ISO 228-1) M 角型连接	G 3/4" (ISO 228-1) F 角型连接	无橡胶密封
流量调节范围 20–120 l/h
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250826/230500(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250826/230500(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250826/230500(IGS).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250826/230500(STP).stp bim 产品概述卡莱菲，230500，DYNAMICAL。角型动态平衡型温控阀。可配套机械式、电子式或热电执行器。角型钢管式连接。散热器接口: G 1" A (ISO 228-1) M，角型连接。管道接口: G 1/2" (ISO 228-1) F，角型连接。耐压: 10 bar。耐温: 5–95 °C。表面: 镀铬。流量调节范围: 10–80l/h。材质：黄铜。
