234型

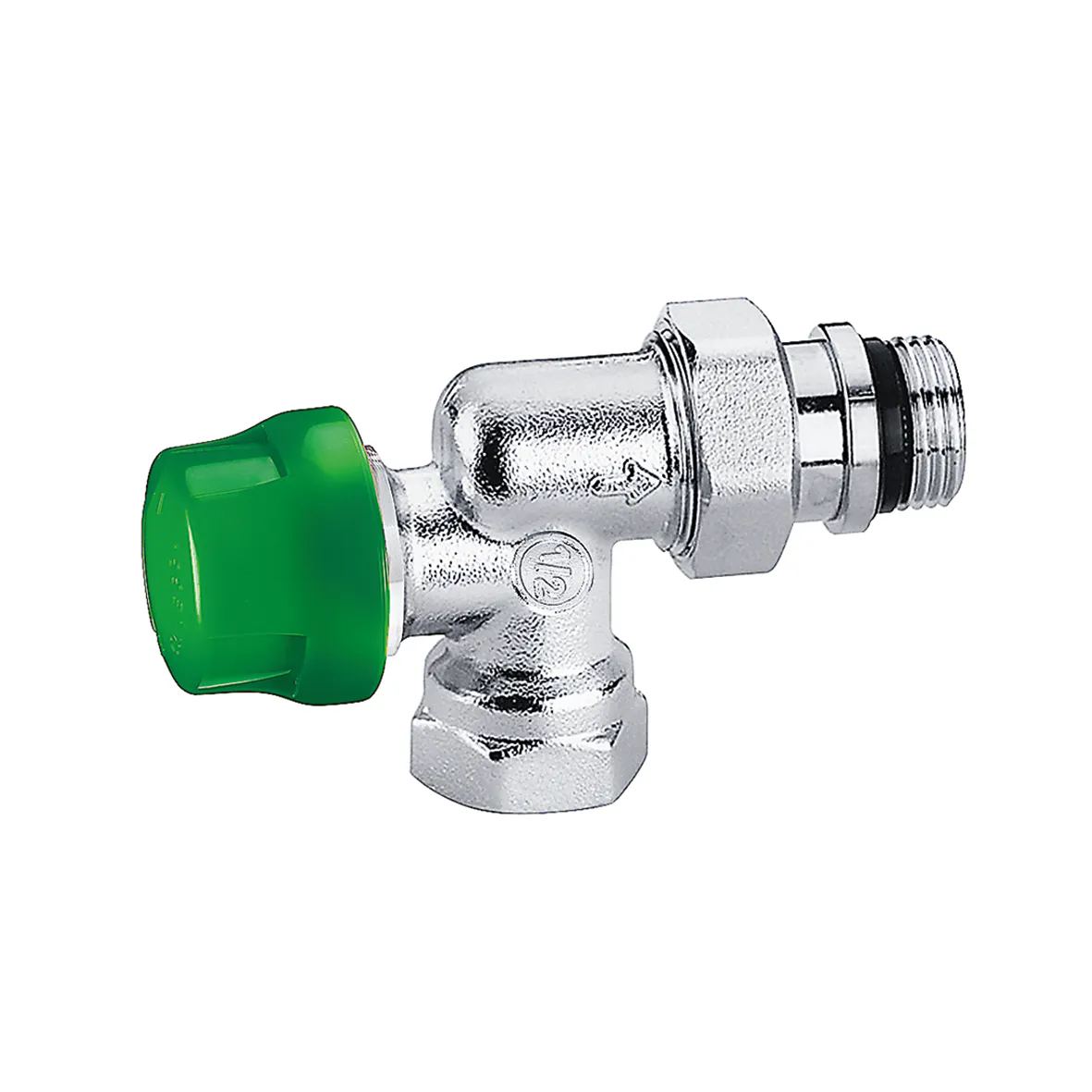

DYNAMICAL®，侧向型动态平衡型温控阀，可安装恒温控制器或热电执行器。

Go to

下载图片

产品描述

侧向型动态平衡型温控阀。
可配套机械式、电子式或热电执行器。
角型钢管式连接。
专利产品。

技术数据

耐压: 10 bar

可调温度范围: 5–95 °C

表面: 镀铬

材质：黄铜

下载

图纸和规范

编号	散热器接口	管道接口	流量调节范围
234302	G 3/8" A (ISO 228-1) M 入水口	G 3/8" (ISO 228-1) F 出水口	20–120 l/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250826/234302-TST.dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250826/234302-TST.dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250826/234302(IGS).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250826/234302(STP).stp bim 产品概述卡莱菲，234302，DYNAMICAL。侧向型动态平衡型温控阀。可配套机械式、电子式或热电执行器。角型钢管式连接。散热器接口: G 3/8" A (ISO 228-1) M，入水口。管道接口: G 3/8" (ISO 228-1) F，出水接口。耐压: 10 bar。耐温: 5–95 °C。表面: 镀铬。流量调节范围: 20–120 l/h。材质：黄铜。
234402	G 1/2" A (ISO 228-1) M	G 1/2" (ISO 228-1) F	20–120 l/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250826/234402-TST.dwg 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250826/234402(IGS).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250826/234402(STP).stp bim 产品概述卡莱菲，234402，DYNAMICAL。侧向型动态平衡型温控阀。可配套机械式、电子式或热电执行器。角型钢管式连接。散热器接口: G 1/2" A (ISO 228-1) M。管道接口: G 1/2" (ISO 228-1) F。耐压: 10 bar。耐温: 5–95 °C。表面: 镀铬。流量调节范围: 20–120 l/h。材质：黄铜。
