431型

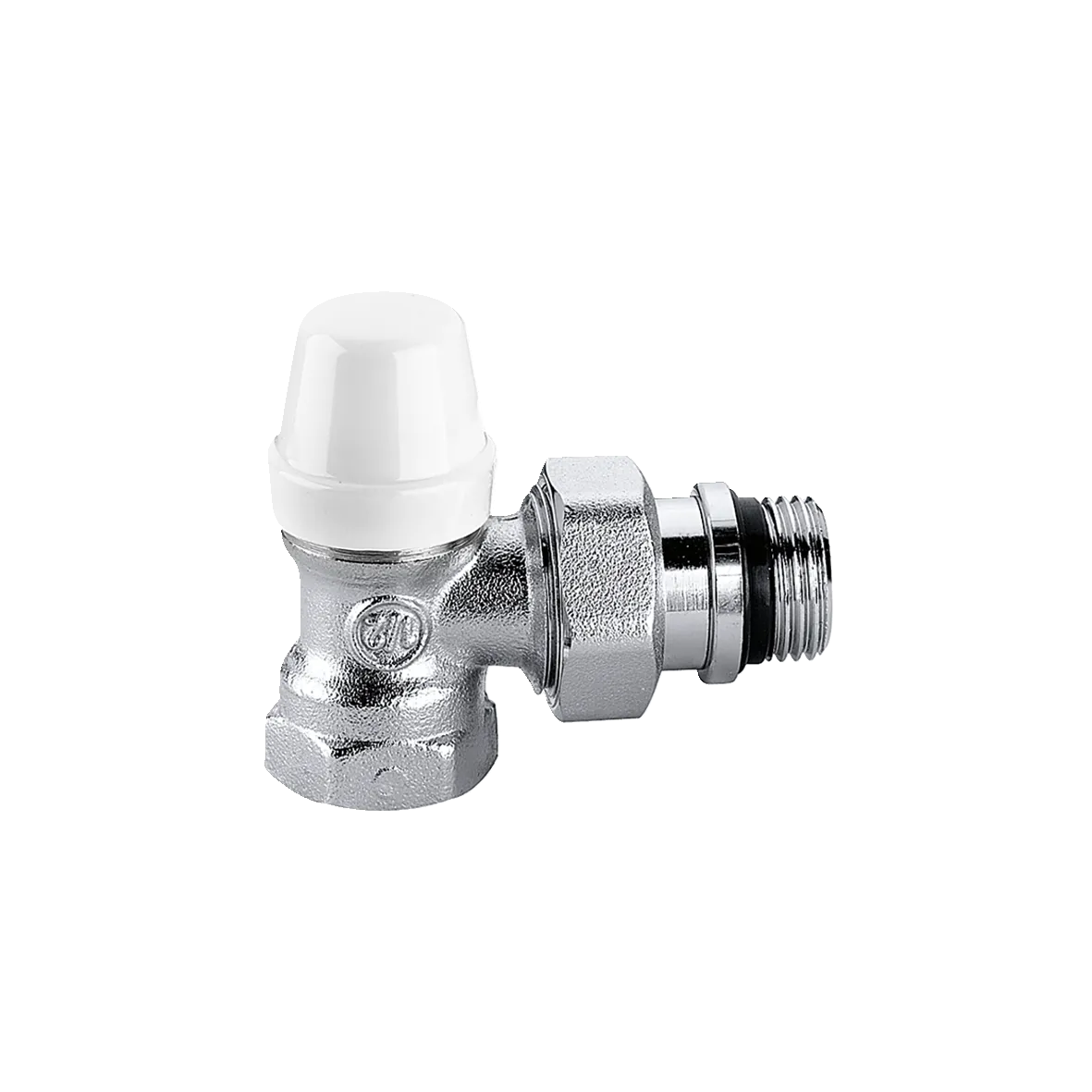

角型回水阀。

Go to

下载图片

产品描述

角型回水阀。
适合于钢管。

技术数据

耐压: 10 bar

耐温: 5–100 °C

表面：镀铬

材质：黄铜

下载

图纸和规范

编号	散热器接口	管道接口	备注
431302	G 3/8" A (ISO 228-1) M 出水口，角型连接	G 3/8" (ISO 228-1) F 进水口，角型连接	-
Kvs 2.42 m³/h
3D models bim 产品概述卡莱菲，431302。角型回水阀。适合于钢管。散热器接口: G 3/8" A (ISO 228-1) M，出水口，角型连接。管道接口: G 3/8" (ISO 228-1) F，进水口，角型连接。耐压: 10 bar。耐温: 5–100 °C。表面: 镀铬。Kvs: 2.42 m³/h。材质：黄铜。
431402	G 1/2" A (ISO 228-1) M 出水口，角型连接	G 1/2" (ISO 228-1) F 进水口，角型连接	-
Kvs 3.99 m³/h
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250827/431402(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250827/431402(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250827/431402(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250827/431402(stp).stp bim 产品概述卡莱菲，431402。角型回水阀。适合于钢管。散热器接口: G 1/2" A (ISO 228-1) M,出水口，角型连接。管道接口: G 1/2" (ISO 228-1) F，进水口，角型连接。耐压: 10 bar。耐温: 5–100 °C。表面: 镀铬。Kvs: 3.99m³/h。材质：黄铜。
431503	G 3/4" A (ISO 228-1) M 出水口，角型连接	G 3/4" (ISO 228-1) F 进水口，角型连接	无橡胶密封圈
Kvs 4.52 m³/h
3D models bim 产品概述卡莱菲，431503。角型回水阀。适合于钢管。散热器接口: G 3/4" A (ISO 228-1) M,出水口，角型连接。管道接口: G 3/4" (ISO 228-1) F，进水口，角型连接。耐压: 10 bar。耐温: 5–100 °C。表面: 镀铬。Kvs: 4.52m³/h。材质：黄铜。
431603	G 1" A (ISO 228-1) M 出水口，角型连接	G 1" (ISO 228-1) F 进水口，角型连接	无橡胶密封圈
Kvs 5.64 m³/h
3D models bim 产品概述卡莱菲，431603。角型回水阀。适合于钢管。散热器接口: G 1" A (ISO 228-1) M,出水口，角型连接。管道接口: G 1" (ISO 228-1) F，进水口，角型连接。耐压: 10 bar。耐温: 5–100 °C。表面: 镀铬。Kvs: 5.64m³/h。材质：黄铜。
