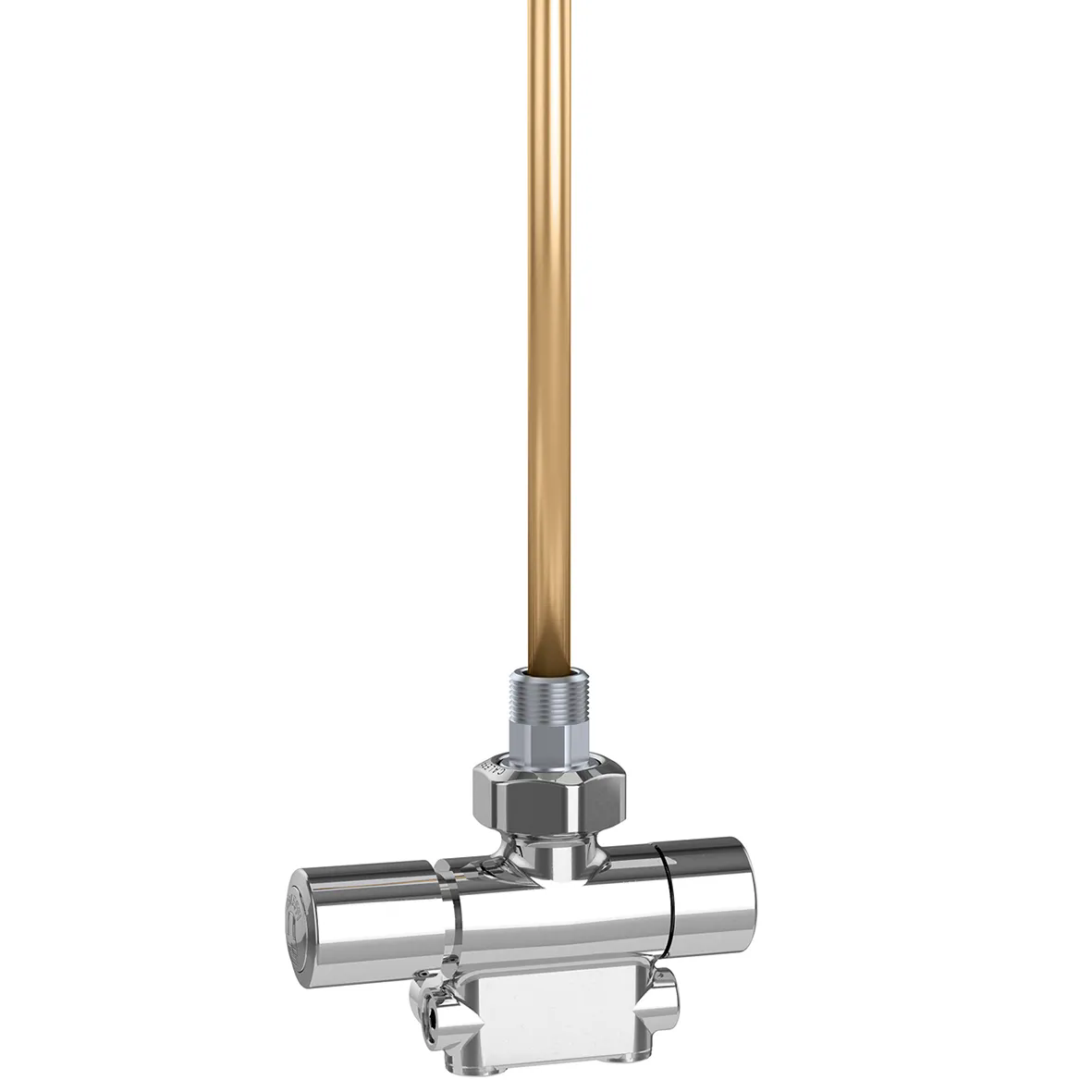

供回水一体式单接口温控阀，可安装恒温控制器或热电执行器。左侧型。
产品描述
供回水一体式单接口温控阀。
适合于单管系统，也可转换为双管系统。
左侧温控。
适合于铜管、塑料管以及铝塑管。
散热器流量：
- 带手动阀：45%；
-带恒温控制器比例带2K：30%。
技术数据
耐压: 10 bar
耐温: 5–100 °C
间距: 40 mm
饰面：镀铬
注流管: 40 cm
材质：黄铜
pdf
图纸和规范
| 编号 | 散热器接口 | 管道接口 | Kv 单管 |
|---|---|---|---|
| 400520 | G 1/2" A (ISO 228-1) M 进水口 | 23 p,1.5 出水口 | 1.6 m³/h |
|
Kv 双管
0.96 m³/h
|
|
||
|
产品概述
卡莱菲，400520。供回水一体式单接口温控阀。适合于单管系统，也可转换为双管系统。左侧温控。适合于铜管、塑料管以及铝塑管。散热器流量：- 带手动阀：45%；-带恒温控制器比例带2K：30%。散热器接口:G 1/2" A (ISO 228-1) M，进水口。管道接口: 23 p, 1.5，出水口，卡莱菲专用接头连接方式。耐压：10 bar。耐温: 5–100 °C。间距: 40 mm。饰面: 镀铬。注流管: 40 cm。Kv 单管: 1.6 m³/h。 Kv 双管: 0.96 m³/h。材质：黄铜。
|
|||
