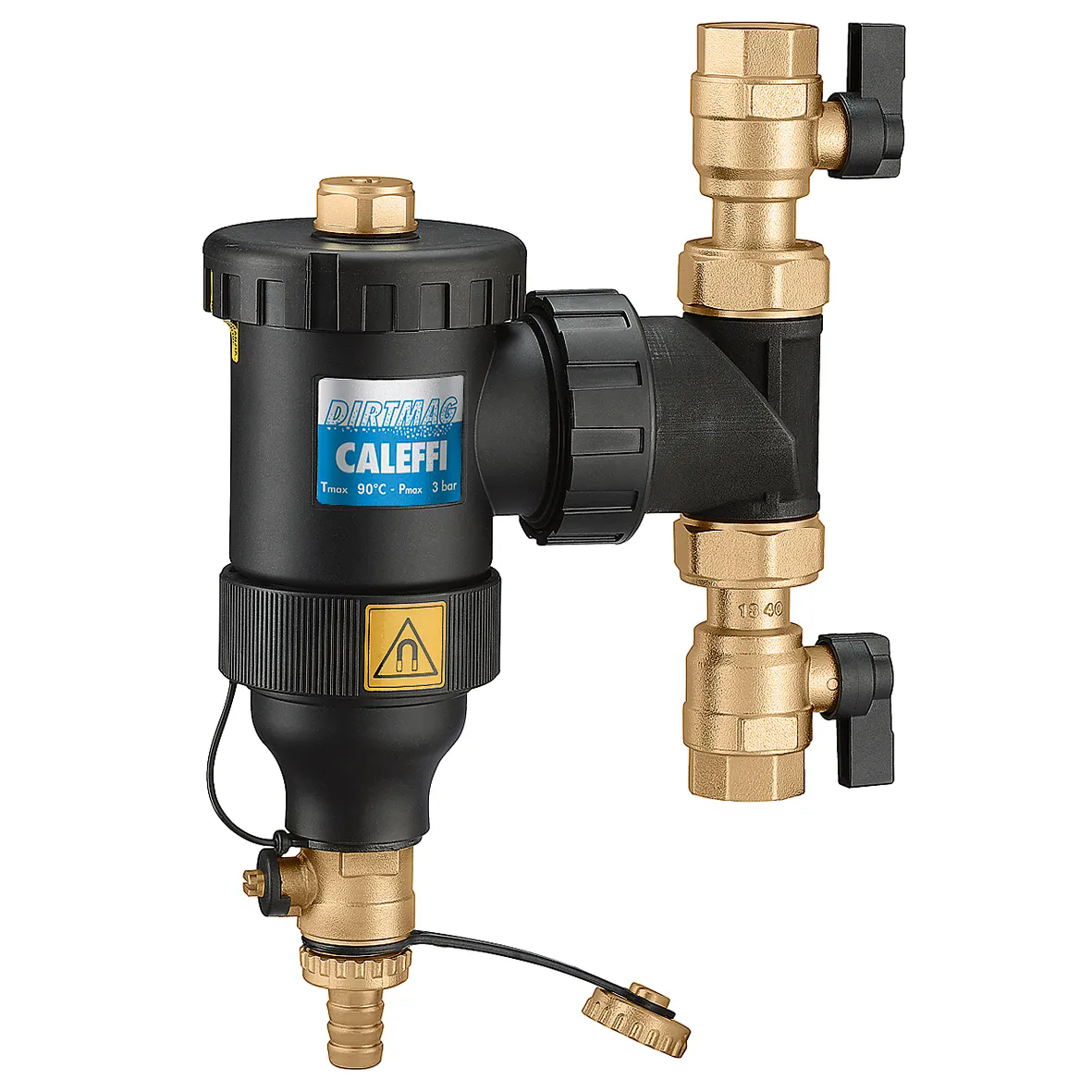

DIRTMAG®，带截止阀的磁性除污器。
产品描述
磁性除污器，带截止球阀。
可水平或垂直管道安装。
泄水软管接口。
国际申请待定。
技术数据
耐压: 3 bar
可调温度范围: 0–90 °C
材质：增强尼龙
pdf
图纸和规范
| 编号 | 口径 | 最大建议流量 |
|---|---|---|
| 545345 | G 3/4" (ISO 228-1) F | 1.3 m³/h |
|
|
|
|
|
2D drawings
 dwg
分享
下载
 dxf
分享
下载
3D models
产品概述
卡莱菲，545345，磁性除污器，带截止球阀。可水平或垂直管道安装。泄水软管接口。口径: G 3/4" (ISO 228-1) F。耐压: 3 bar。可调温度范围: 0–90 °C。最大建议流量: 1.3 m³/h。材质：增强尼龙。
|
||
| 545346 | G 1" (ISO 228-1) F | 1.3 m³/h |
|
|
|
|
| 545347 | G 1 1/4" (ISO 228-1) F | 2.1 m³/h |
|
|
|
|
igs
stp
bim
