577型

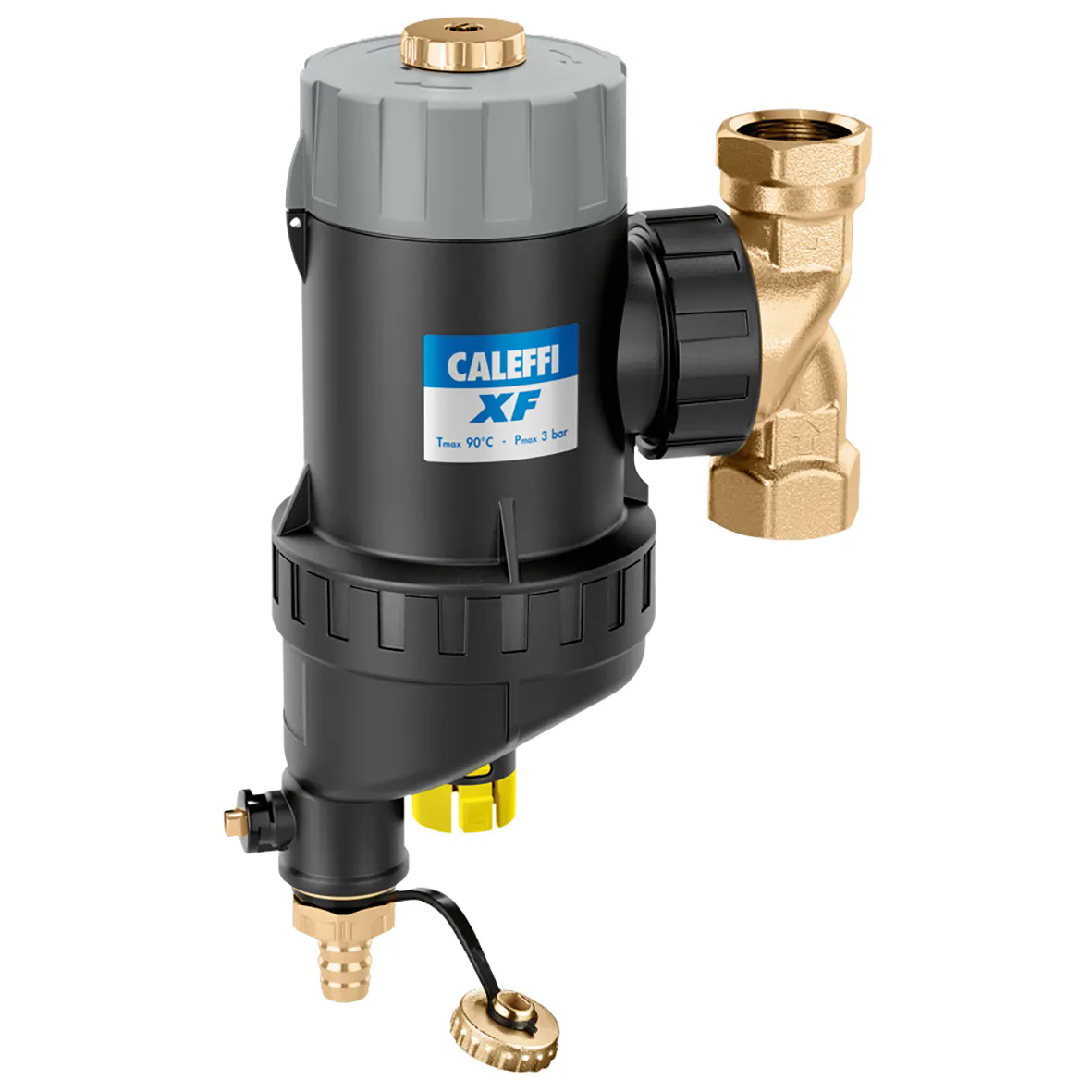

CALEFFI XF，半自动自清洁式磁性除污过滤器。

Go to

下载图片

产品描述

半自动清洗式磁性除污过滤器。
内螺接口。
万向活接，适合水平/垂直管道。
泄水球阀。
专利申请中。

技术数据

耐压: 3 bar

可调温度范围: 0–90 °C

过滤网眼 ⌀: 0.16 mm

材质: 增强尼龙主体

下载

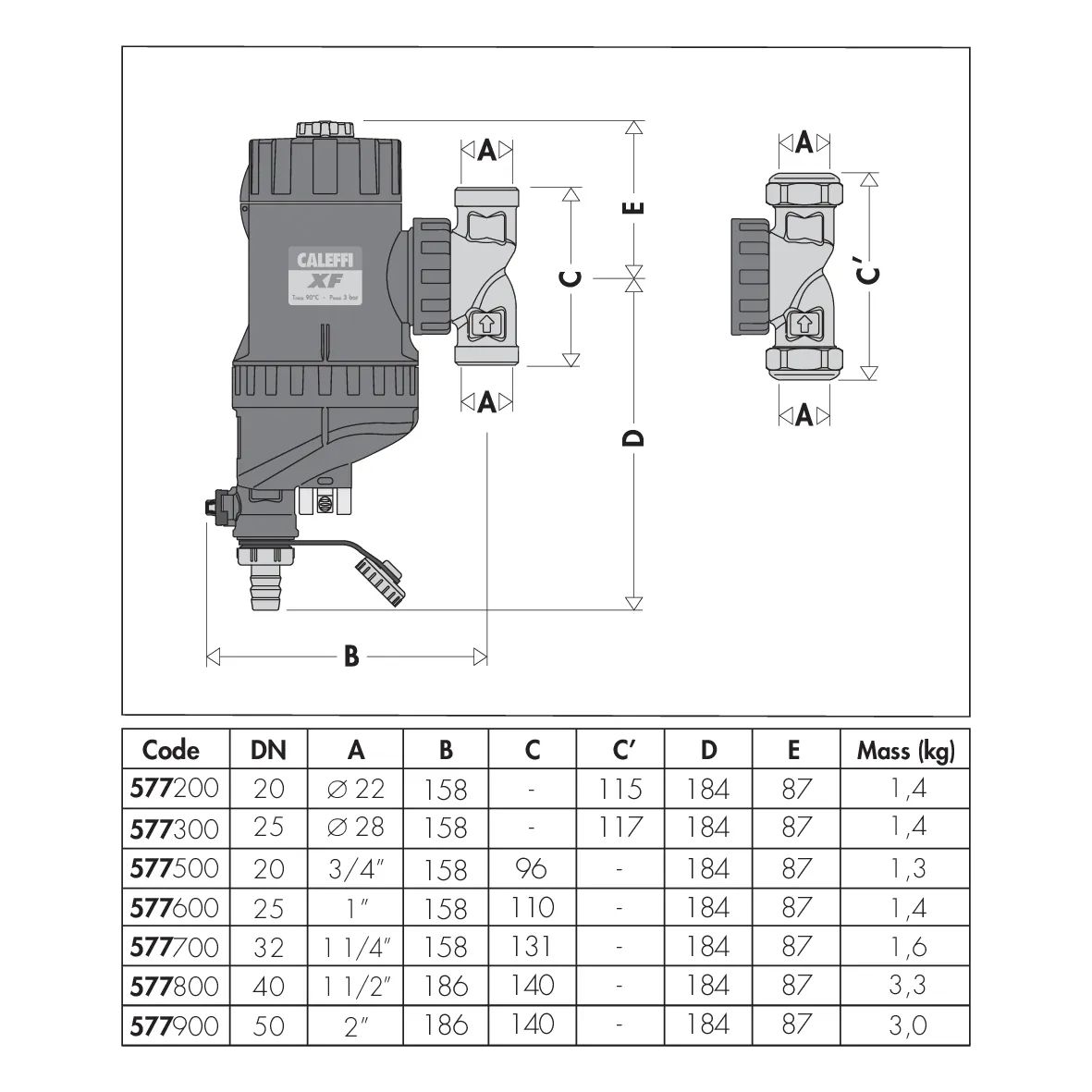

图纸和规范

编号	口径
577500	G 3/4" (ISO 228-1) F

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250812/577500(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250812/577500(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250812/577500(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250812/577500(stp).stp bim 产品概述卡莱菲，577500，CALEFFI XF。半自动清洗式磁性除污过滤器。内螺接口。万向活接，适合水平/垂直管道。泄水球阀。口径: G 3/4" (ISO 228-1) F。耐压: 3 bar。可调温度范围: 0–90 °C。过滤网眼 ⌀: 0.16 mm。材质: 增强尼龙主体。
577600	G 1" (ISO 228-1) F

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250812/577600(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250812/577600(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250812/577600(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250812/577600(stp).stp bim 产品概述卡莱菲，577600，CALEFFI XF。半自动清洗式磁性除污过滤器。内螺接口。万向活接，适合水平/垂直管道。泄水球阀。口径: G 1" (ISO 228-1) F。耐压: 3 bar。可调温度范围: 0–90 °C。过滤网眼 ⌀: 0.16 mm。材质: 增强尼龙主体。
577700	G 1 1/4" (ISO 228-1) F

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250812/577700(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250812/577700(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250812/577700(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250812/577700(stp).stp bim 产品概述卡莱菲，577700，CALEFFI XF。半自动清洗式磁性除污过滤器。内螺接口。万向活接，适合水平/垂直管道。泄水球阀。口径: G 1 1/4" (ISO 228-1) F。耐压: 3 bar。可调温度范围: 0–90 °C。过滤网眼 ⌀: 0.16 mm。材质: 增强尼龙主体。
577200	Ø 22

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250812/577200(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250812/577200(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250812/577200(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250812/577200(stp).stp bim 产品概述卡莱菲，577200，CALEFFI XF。半自动清洗式磁性除污过滤器。内螺接口。万向活接，适合水平/垂直管道。泄水球阀。口径: Ø 22。耐压: 3 bar。可调温度范围: 0–90 °C。过滤网眼 ⌀: 0.16 mm。材质: 增强尼龙主体。
577300	Ø 28

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250812/577300(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250812/577300(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250812/577300(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250812/577300(stp).stp bim 产品概述卡莱菲，577300，CALEFFI XF。半自动清洗式磁性除污过滤器。内螺接口。万向活接，适合水平/垂直管道。泄水球阀。口径:Ø 28。耐压: 3 bar。可调温度范围: 0–90 °C。过滤网眼 ⌀: 0.16 mm。材质: 增强尼龙主体。
