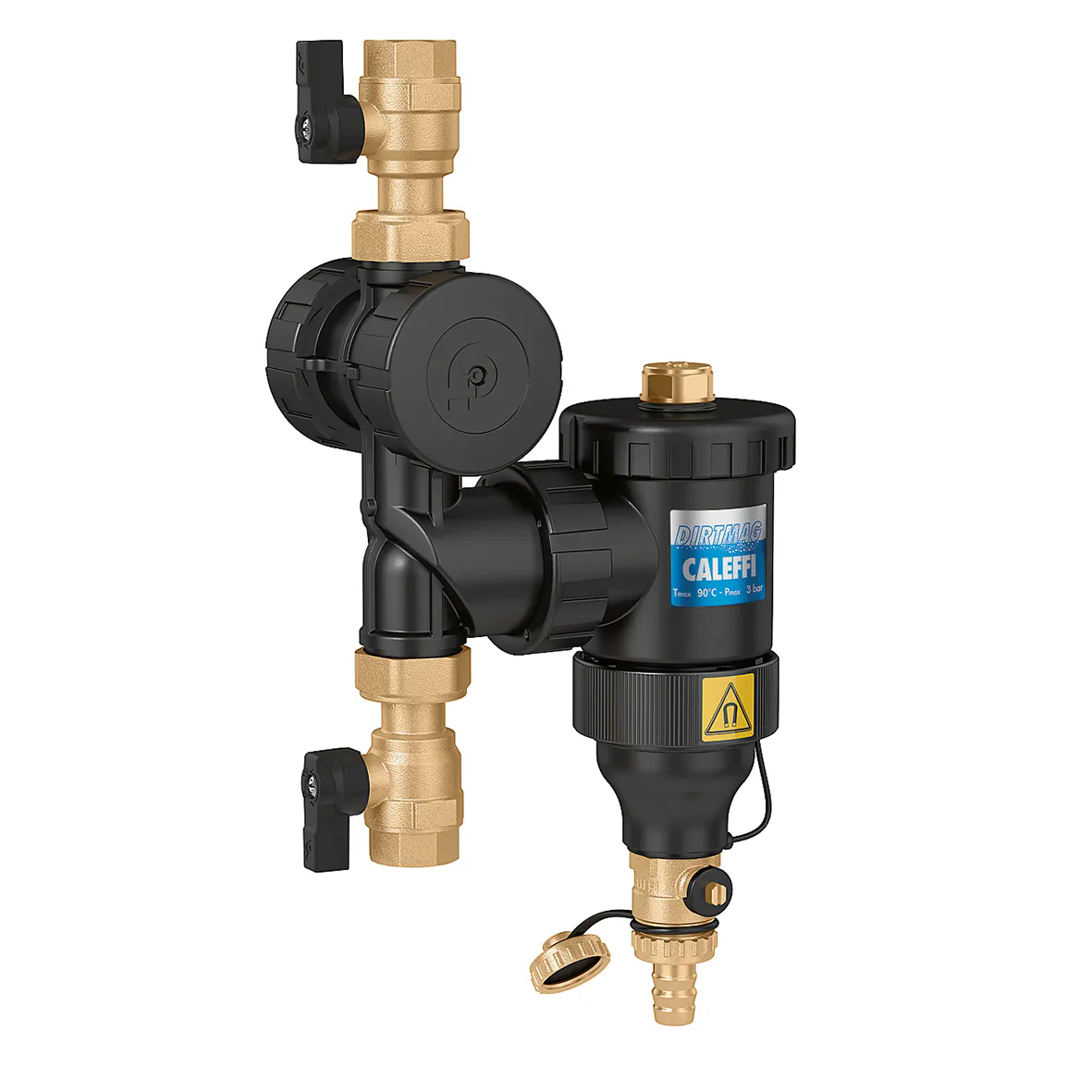

DIRTMAGLUS®，多功能增强尼龙过滤和磁性除污器。
产品描述
多功能过滤和磁性除污器。
彻底去除循环系统中所有杂质。
两个可检测的金属过滤网：
1个标配冲洗过滤网（蓝色），已安装；
1个正常运行过滤网（灰色），包装内带截止球阀。
万向安装方式。
泄水软管接口。
技术数据
耐压: 3 bar
可调温度范围: 0–90 °C
材质: 增强尼龙主体
pdf
图纸和规范
| 编号 | 口径 |
|---|---|
| 545375 | G 3/4" (ISO 228-1) F |
|
|
|
|
产品概述
卡莱菲， 545375，DIRTMAGPLUS®。多功能过滤和磁性除污器。彻底去除循环系统中所有杂质。两个可检测的金属过滤网：1个标配冲洗过滤网（蓝色），已安装；1个正常运行过滤网（灰色），包装内带截止球阀。泄水软管接口。Adjustable for horizontal, vertical or 45 ° installation. 口径: G 3/4" (ISO 228-1) F。耐压: 3 bar。可调温度范围: 0–90 °C。材质: 增强尼龙主体。
|
|
| 545376 | G 1" (ISO 228-1) F |
|
|
|
|
2D drawings
 dwg
分享
下载
 dxf
分享
下载
3D models
产品概述
卡莱菲，545376，DIRTMAGPLUS®。多功能过滤和磁性除污器。彻底去除循环系统中所有杂质。两个可检测的金属过滤网：1个标配冲洗过滤网（蓝色），已安装；1个正常运行过滤网（灰色），包装内带截止球阀。泄水软管接口。可水平、垂直或45°安装。口径: G 1" (ISO 228-1) F。耐压: 3 bar。可调温度范围: 0–90 °C。材质: 增强尼龙主体。
|
|
| 545377 | G 1 1/4" (ISO 228-1) F |
|
|
|
| 545372 | Ø 22 |
|
|
|
|
2D drawings
dwg
分享
下载
dxf
分享
下载
3D models
产品概述
卡莱菲，545372，DIRTMAGPLUS®。多功能过滤和磁性除污器。彻底去除循环系统中所有杂质。两个可检测的金属过滤网：1个标配冲洗过滤网（蓝色），已安装；1个正常运行过滤网（灰色），包装内带截止球阀。泄水软管接口。可水平、垂直或45°安装。口径:Ø 22。耐压: 3 bar。可调温度范围: 0–90 °C。材质: 增强尼龙主体。
|
|
| 545373 | Ø 28 |
|
|
|
|
2D drawings
dwg
分享
下载
dxf
分享
下载
3D models
产品概述
卡莱菲，545373，DIRTMAGPLUS®。多功能过滤和磁性除污器。彻底去除循环系统中所有杂质。两个可检测的金属过滤网：1个标配冲洗过滤网（蓝色），已安装；1个正常运行过滤网（灰色），包装内带截止球阀。泄水软管接口。可水平、垂直或45°安装。 口径: Ø 28。耐压: 3 bar。可调温度范围: 0–90 °C。材质: 增强尼龙主体。
|
|
