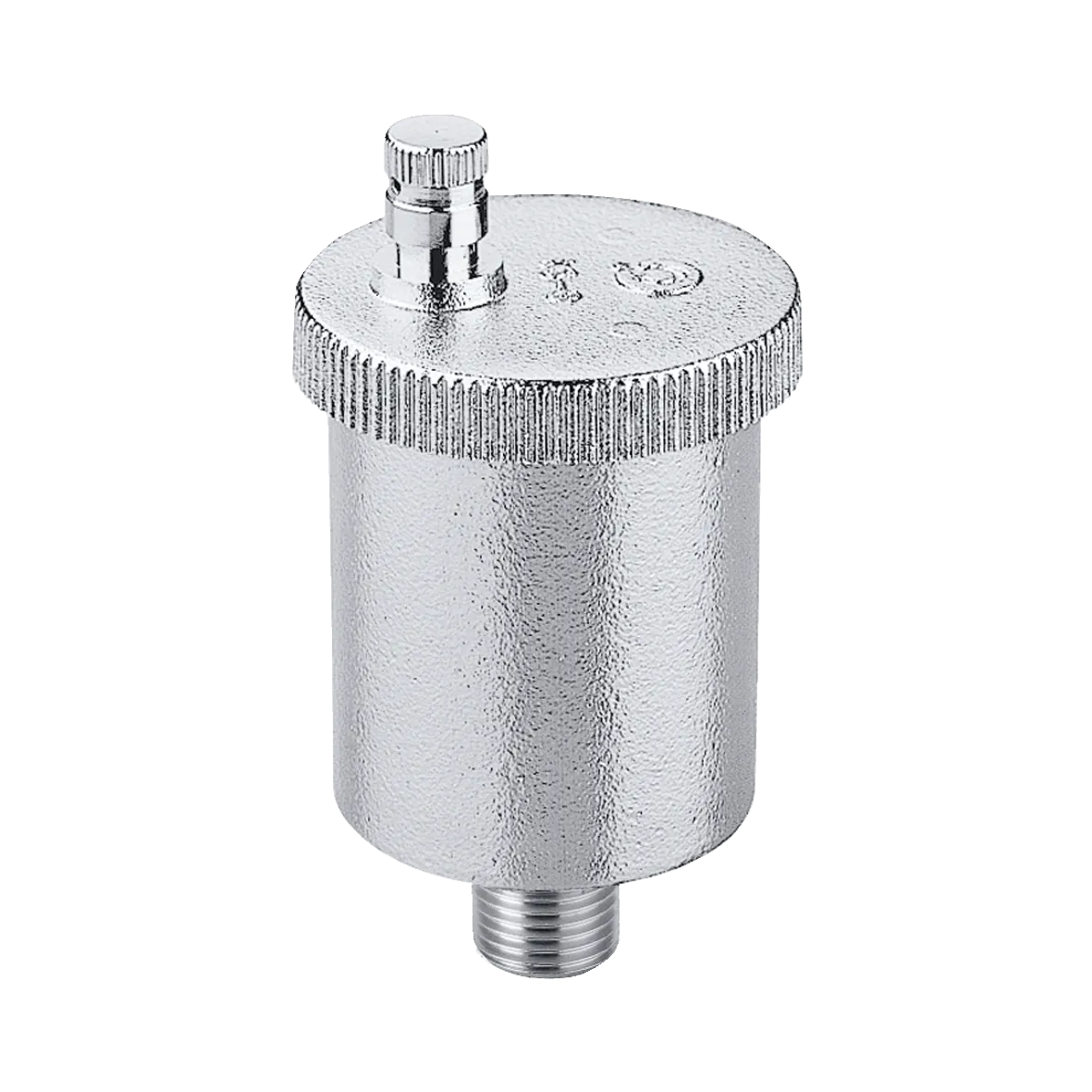

5022型

VALCAL，自动排气阀。

Go to

下载图片

产品描述

自动排气阀。

技术数据

耐压: 10 bar

最大排气压力: 4 bar

可调温度范围: 0–120 °C

表面: 镀铬

材质：黄铜

下载

图纸和规范

编号	口径
502221	G 1/4" A (ISO 228-1) M

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250814/502221(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250814/502221(dxf).dxf pdf 下载 3D models stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250814/502221(STP).stp bim 产品概述卡莱菲，502221，VALCAL。自动排气阀。口径: G 1/4" A (ISO 228-1) M。耐压: 10 bar。最大排气压力: 4 bar。可调温度范围: 0–120 °C。表面: 镀铬。材质：黄铜。
502231	G 3/8" A (ISO 228-1) M

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250814/502231(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250814/502231(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250814/502231(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250814/502231(stp).stp bim 产品概述卡莱菲，502231，VALCAL。自动排气阀。口径: G 3/8" A (ISO 228-1) M。耐压: 10 bar。最大排气压力: : 4 bar。可调温度范围: 0–120 °C。表面: 镀铬。材质：黄铜。
502241	G 1/2" A (ISO 228-1) M

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250814/502241(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250814/502241(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250814/502241(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250814/502241(stp).stp bim 产品概述卡莱菲，502241，VALCAL。自动排气阀。口径: G 1/2" A (ISO 228-1) M。耐压: 10 bar。最大排气压力: : 4 bar。可调温度范围: 0–120 °C。表面: 镀铬。材质：黄铜。
