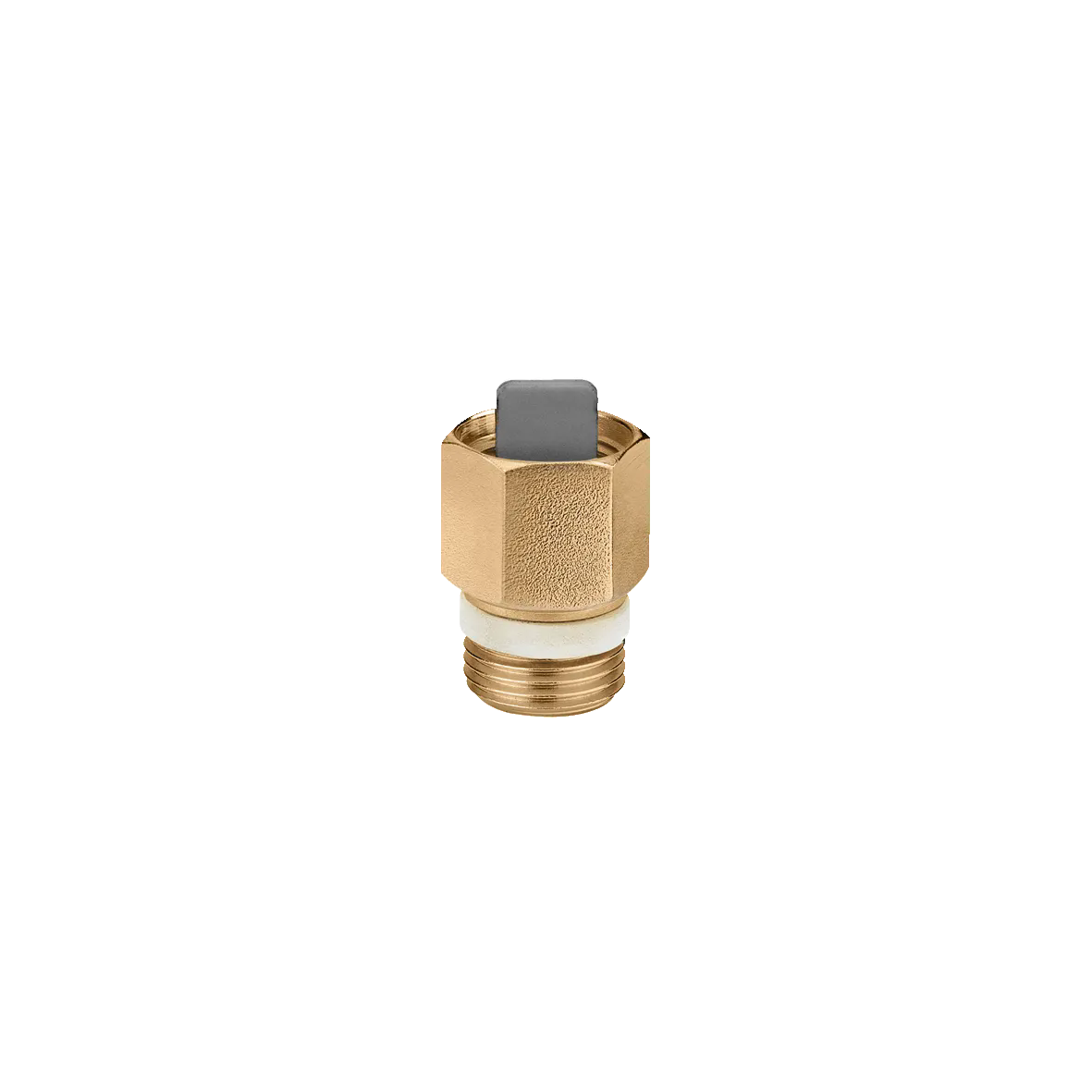

自闭阀。
产品描述
自闭阀。
适用于5020、5021、5024、5025、5026、5027系列自动排气阀。
PTFE密封。
技术数据
耐压: 10 bar
可调温度范围: 0–110 °C
材质：黄铜
pdf
图纸和规范
| 编号 | 入水接口 | 出水接口 | 备注 |
|---|---|---|---|
| 561230 | G 1/4" (ISO 228-1) F | G 3/8" A (ISO 228-1) M | Union washer |
|
|
|
||
|
3D models
产品概述
卡莱菲，561230。自闭阀。适用于5020、5021、5024、5025、5026、5027系列自动排气阀。PTFE密封。入水接口: G 1/4" (ISO 228-1) F。出水接口: G 3/8" A (ISO 228-1) M。耐压: 10 bar。可调温度范围: 0–110 °C。材质：黄铜。
|
|||
| 561300 | G 3/8" (ISO 228-1) F | G 3/8" A (ISO 228-1) M | - |
|
适用型号
502130, 502530, 502533, 502730
|
|
||
|
2D drawings
 dwg
分享
下载
 dxf
分享
下载
3D models
产品概述
卡莱菲，561300。自闭阀。适用于5020、5021、5024、5025、5026、5027系列自动排气阀。PTFE密封。入水接口: G 3/8" (ISO 228-1) F。出水接口: G 3/8" A (ISO 228-1) M。耐压: 10 bar。可调温度范围: 0–110 °C。材质：黄铜。
|
|||
| 561340 | G 3/8" (ISO 228-1) F | G 1/2" A (ISO 228-1) M | - |
|
适用型号
502140, 502543
|
|
||
| 561400 | G 1/2" (ISO 228-1) F | G 1/2" A (ISO 228-1) M | 无PTFE密封 |
|
|
|
||
bim
igs
stp
