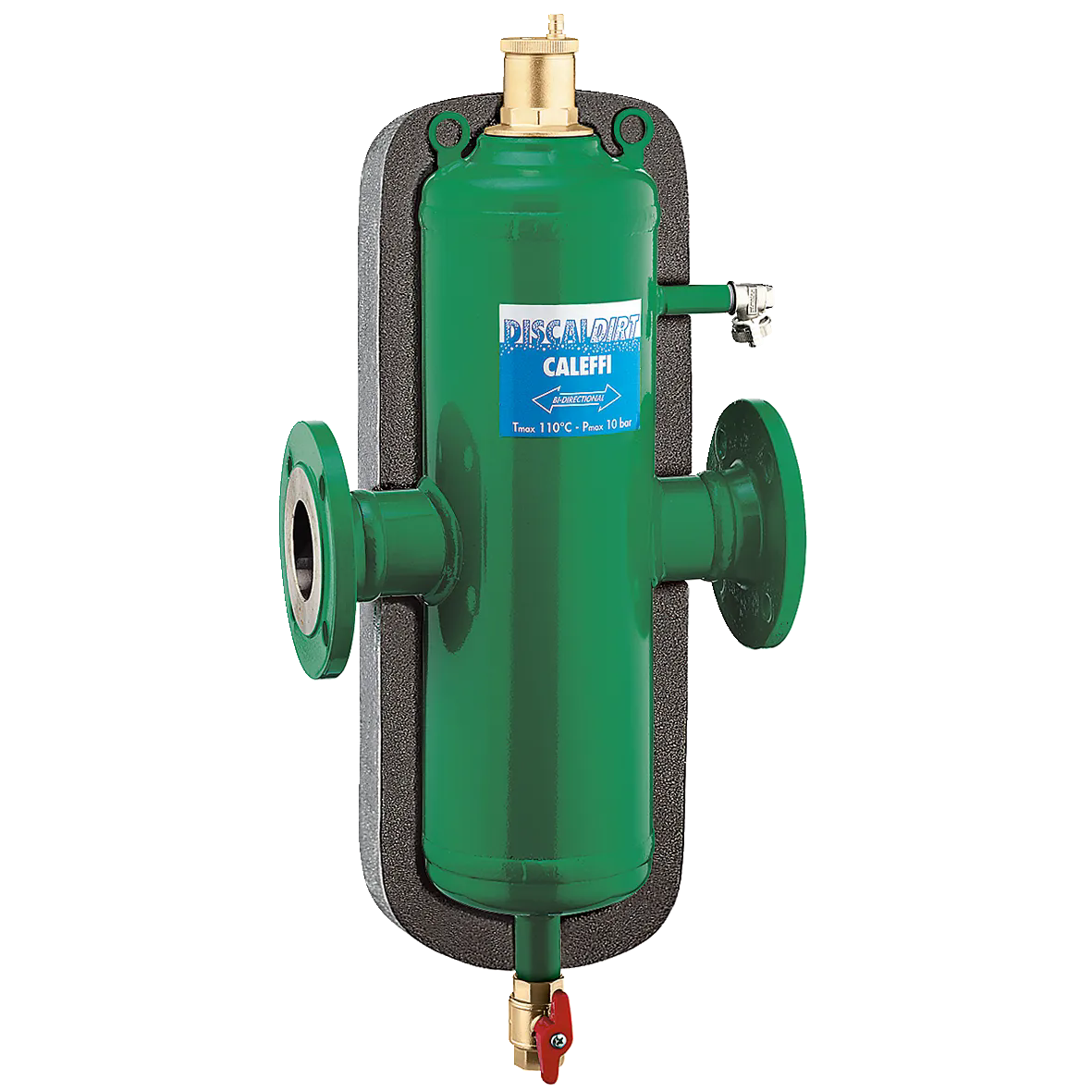

DISCALDIRT®，微泡排气及除污器。法兰连接式。
产品描述
法兰式微泡排气及除污器。
最小颗粒分离能力：5 μm。
对接法兰 EN 1092- 1。
带保温壳。
技术数据
耐压: 10 bar
最大排气压力: 10 bar
表面：涂层
材质：不锈钢
pdf

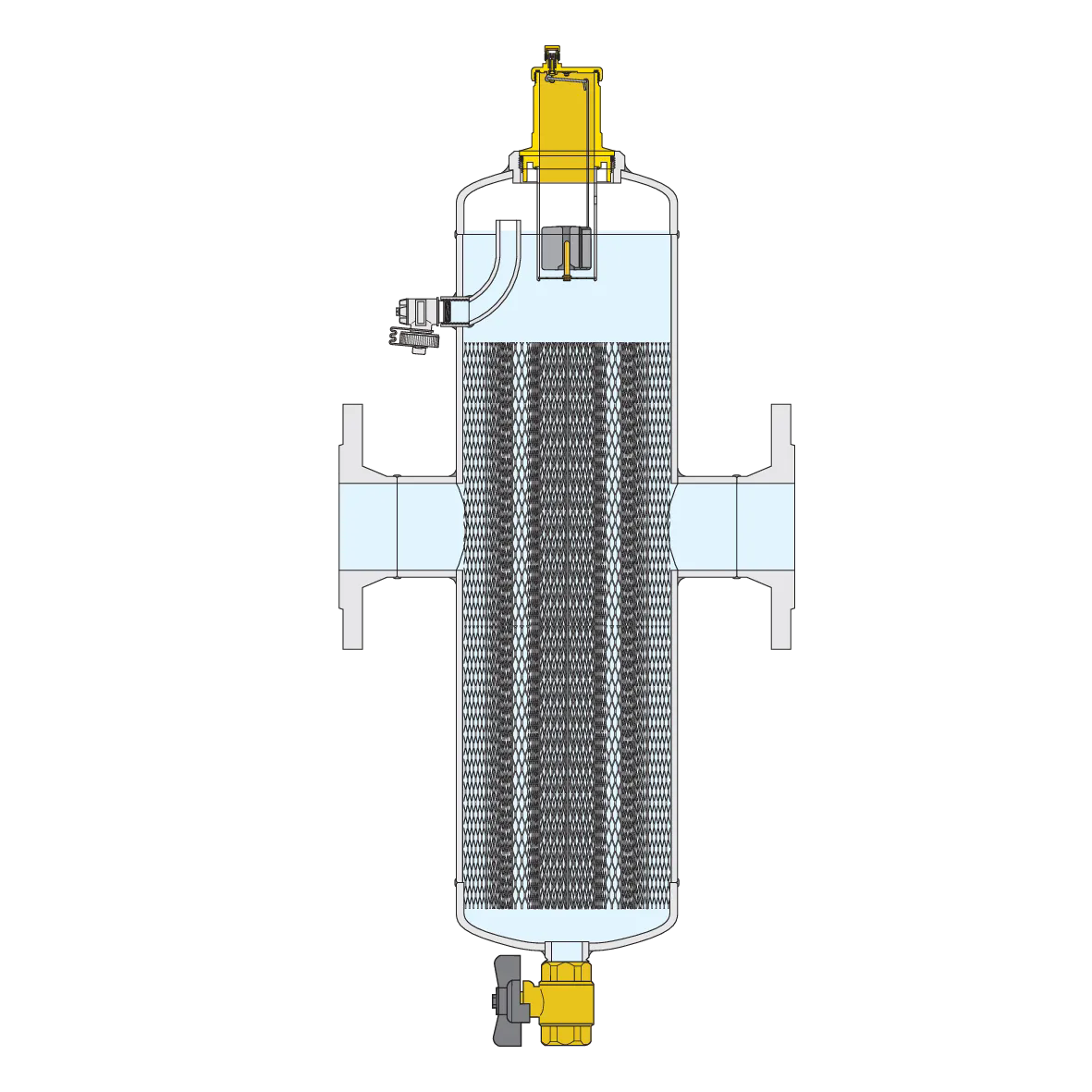

图纸和规范
| 编号 | 口径 | 压差范围 |
|---|---|---|
| 546052 | DN 50 (EN 1092-1) PN 16 | 0–105 °C |
|
|
|
|
| 546062 | DN 65 (EN 1092-1) PN 16 | 0–105 °C |
|
|
|
|
| 546082 | DN 80 (EN 1092-1) PN 16 | 0–105 °C |
|
|
|
|
| 546102 | DN 100 (EN 1092-1) PN 16 | 0–105 °C |
|
|
|
|
| 546122 | DN 125 (EN 1092-1) PN 16 | 0–100 °C |
|
|
|
|
| 546152 | DN 150 (EN 1092-1) PN 16 | 0–100 °C |
|
|
|
|
|
3D models
产品概述
卡莱菲，546152，DISCALDIRT。法兰式微泡排气及除污器。带保温壳。配备泄水阀。最小颗粒分离能力5 μm。与EN 1092-1平面法兰对接。口径: DN 150 (EN 1092-1) PN 16。耐压: 10 bar。最大排气压力: 10 bar。 可调温度范围: 0–100 °C。表面：涂层。材质：不锈钢。
|
||
